Микрокаторы

Схема прибора с пружинной передачей (головка ИГП) показана на рис. 19. Такие приборы называются микрокаторами.

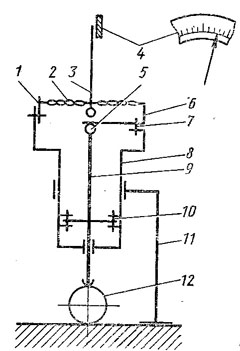

Рис. 19. Схема микрокатора

 Передаточный механизм состоит из скрученной бронзовой пружинной ленты 2, закрепленной левым концом на плоской пружине 1, а правым — на подвижном угольнике 6. Измерительный стержень 9, перемещаясь при проверке детали 12 вызывает поворот угольника 6, что приводит к растяжению и скручиванию ленты 2 и повороту относительно шкалы 4 прикрепленного к ее середине указателя 3. Указатель 3 сбалансирован при помощи противовеса 5. Измерительный стержень 9 подвешен в корпусе 8 прибора на мембране 10 и угольнике 6 с помощью пружины 7. Измерительная головка целиком может перемещаться относительно стойки прибора 11 с последующим фиксированием в требуемом положении по высоте. Основные метрологические показатели некоторых измерительных пружинных головок (микрокаторов) приведены в табл. 6.

Таблица б

Основные метрологические показатели некоторых измерительных пружинных головок

Для более точных измерений выпускают головки с ценой деления 0,1 и 0,2 мкм. Известны микрокаторы, которые обеспечивают еще большую точность измерения, имеют цену деления 0,01 мкм и могут заменять оптиметры, стоимость которых значительно выше, а точность измерения такая же.

Недостатками микрокаторов являются неудобство отсчета по слишком тонкой стрелке, ее вибрации и др. Этих недостатков лишена созданная на базе микрокатора пружинно-оптическая головка (оптикатор), у которой пружинный передаточный механизм совмещен с увеличивающей оптической передачей. Цена деления оптикаторов разных типов равна 0,1—1 мкм; пределы показаний ±0,0125—±0,03 мкм, а допускаемая погрешность на любом участке шкалы ±0,1—±0,8 мкм.


Индикаторы часового типа

К приборам с зубчатыми передачами относятся индикаторы часового типа, широко применяемые в практике технических измерений.

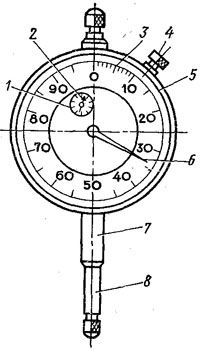

Рис. 20. Индикатор часового типа


Индикатор часового типа (рис. 20) представляет собой измерительную головку 5 с двумя шкалами — большой круговой шкалой 3, относительно которой перемещается большой указатель (стрелка) 6, и малой круговой шкалой 1. Относительно шкалы 1 перемещается малый указатель 2. Перемещения стрелок взаимосвязаны: одному полному обороту указателя по большой шкале соответствует перемещение указателя по малой шкале на одно деление шкалы. У этих индикаторов большая круговая шкала имеет 100 делений, а малая 10, цена деления индикатора 0,01 мм. Это означает, что одному полному обороту большого указателя, как и перемещению малой стрелки на одно деление, соответствует перемещение измерительного стержня 8 на 1 мм. Измерительный стержень связан с большой стрелкой зубчатой цилиндрической передачей, а с малой — реечной передачей. У индикаторов часового типа большая круговая шкала поворачивается вместе с ободком относительно корпуса прибора. Этот поворот шкалы используется при установке прибора в нулевое положение (нулевой штрих шкалы устанавливают против острия большой стрелки). В требуемом положении ободок фиксируется стопором 4. Стержень 7 служит для установки и закрепления индикатора в стойке прибора или гнезде контрольного приспособления. Допускаемая погрешность индикатора в пределах всей шкалы установлена равной 10—20 мкм.

Другие типы рычажно-зубчатых индикаторов обеспечивают измерения с большей точностью. Они имеют цену деления 0,001—0,002 мм, меньший диапазон показаний (1—2 мм) и

меньшие значения допускаемых погрешностей (4—10 мкм). Существуют индикаторы часового типа с цифровым (электронным) отсчетом показаний на специальном табло.

Оптико - механические, оптические и пневматические измерительные приборы, имеющие, как правило, более специальное применение, будут рассмотрены ниже.
