2. КОНЦЕВЫЕ И ШТРИХОВЫЕ МЕРЫ ДЛИНЫ. УГЛОВЫЕ МЕРЫ

Меры длины по конструктивным признакам разделяются на концевые и штриховые.

Плоскопараллельные концевые меры длины (концевые меры) (ГОСТ 9038—73) представляют собой плитки, имеющие форму прямоугольных -параллелепипедов (рис. 11, а) или стержней (рис. 11,6) с двумя плоскими параллельными измерительными поверхностями. Концевые меры изготовляют из инструментальной стали и закаливают до высокой твердости; измерительные поверхности 1 должны быть тщательно обработаны с шероховатостью Rz<=0,063 мкм на базовой длине 0,8 мм и с минимальными отклонениями от плоскостности и параллельности, Каждая концевая мера воспроизводит только один размер, например: 20; 3,5; 1,26 или 1,007 мм и т. д. За основной размер концевой меры принимают ее срединную длину lср, т. е. длину перпендикуляра АВ, опущенного из середины верхней свободной измерительной поверхности на плоскость, к которой мера притерта своей противоположной измерительной поверхностью (рис. 11,а).

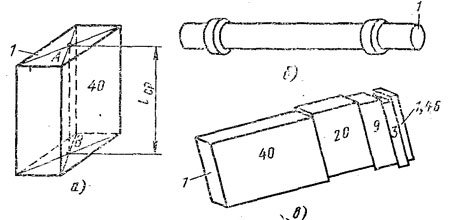

Рис. 11. Плоскопараллельные концевые меры длины

Тщательная обработка измерительных поверхностей концевых мер длины придает им свойство притираться друг к другу, благодаря чему плитки можно собирать в блоки различных размеров. Собранный блок плиток, между которыми

возникли силы сцепления, не рассыпается и представляет как бы монолитную меру длины (рис. 11, в) размером 73,46 мм. Большую универсальность в использовании концевых мер длины придает им то, что меры выпускают наборами с довольно узкими интервалами номинальных размеров. Так, наиболее распространенный набор концевых мер из 86 шт. имеет следующий состав: 1,005 мм — 1 шт.; 1,01 — 1,49 мм (через 0,01 мм) — 49 шт.; 1,6—1,9 мм (через 0,1 мм) —4 шт.; 0,5—9,5 мм (через 0,5 мм) — 19 шт.; 10—100 мм (через 10 мм) — 10 шт. и четыре защитных плитки с номинальными размерами 1 и 2 мм.

Этот набор позволяет составлять 'большое число блоков с размерами через 0,005 мм. Выпускают также наборы из 116, 42 шт. и др., в том числе набор из концевых мер длины через 0,001 мм, что .позволяет составлять блоки с размерами через 0,001 мм. В последнее время начали выпускать концевые меры длины с точностью размеров в долях микрометра, что позволяет использовать их для особо точных измерений. Для повышения износостойкости концевых мер длины промышленность выпускает их также из твердою сплава, что в 40—50 раз повышает износоустойчивость по сравнению со стальными мерами. Концевые меры длины по точности делятся на классы 0, 1, 2 и 3 (в порядке убывания точности). Концевые меры делят на пять разрядов (1—5), обозначаемых в порядке убывания точности. Тот или иной разряд присваивают наборам концевых мер в зависимости от предельной погрешности измерения их размеров при аттестации. Присвоение разрядов дает возможность повысить точность измерения размеров деталей концевыми мерами без повышения точности их изготовления.

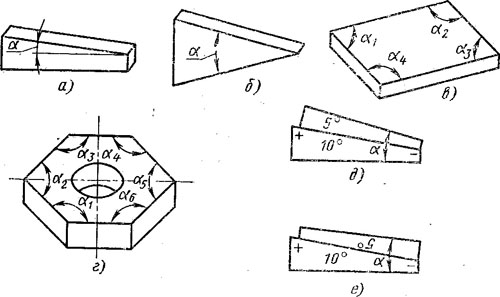

Рис. 12 Угловые меры

Штриховые меры длины представляют собой шкалы, используемые в различных средствах измерения.

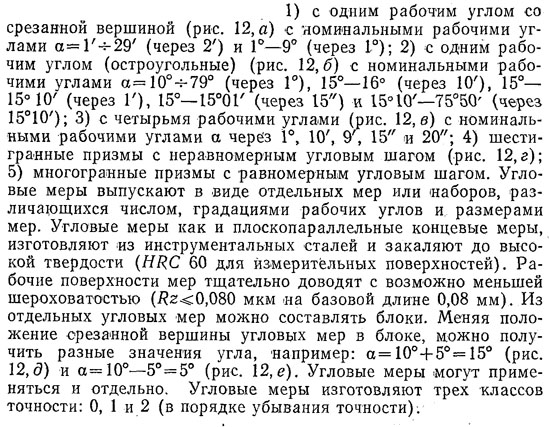

По аналогии с плоскопараллельными концевыми мерами длины созданы угловые меры. Установлены следующие типы

угловых мер (ГОСТ 2875—75):
