3. УНИВЕРСАЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ И ПРИБОРЫ

К измерительным инструментам относятся штангенинструменты (штангенциркули, штангенглубиномеры, штангенрейсмусы) и микрометрические инструменты (микрометры, микрометрические глубиномеры, микрометрические нутромеры, рычажные микрометры, рычажные скобы). К универсальным измерительным инструментам относятся также линейки, но с их помощью можно производить только грубые измерения (с точностью 1 или 0,5 мм).

Универсальные измерительные инструменты и приборы характеризуются наличием у них шкал с отметками в виде рисок или точек; шкала может быть круговой или линейной. Для этих средств измерения установлены следующие основные метрологические показатели (рис. 13).

Длина (интервал) деления шкалы 2 — расстояние между осями двух соседних отметок шкалы (1 или 0,5 мм).

Цена деления шкалы 3 — разность значений величины, соответствующих двум соседним отметкам шкалы. Например, значения измеряемой величины детали равны 45,001 мм и 44,999 мм. Тогда разность этих значений составит 45,001—44,999 = 0,002 мм. В случае, показанном на рис. 13, цена деления шкалы равна 0,002 мм, а длина деления шкалы прибора — 1 мм.

Итак, если указатель (стрелка) прибора при измерении детали с установленной разностью значений измеряемой величины в 0,002 мм будет перемещаться на одно деление шкалы, то у этого прибора цена деления будет равна 0,002 мм. Цену деления шкалы указывают на приборе или инструменте четкими цифрами, на видном месте.

Диапазон показаний 1 (измерений по шкале) — область шкалы, ограниченная ее начальным и конечным значениями.

Предел измерений — разность между наибольшим и наименьшим значениями величины, которые могут быть измерены прибором (учитывается диапазон возможного перемещения измерительной головки по стойке прибора).

Измерительная сила — сила воздействия измерительного наконечника на поверхность проверяемой детали в зоне контакта.

Погрешность измерения — разность между результатом измерения и истинным значением измеряемой величины. Так как истинное значение измеряемой величины остается неизвестным, то на практике вместо него используют точно определенное действительное значение величины, приближающееся к истинному.

Точность измерения — качество результатов измерений, отражающее их близость к истинному значению измеряемой величины.

Передаточное отношение прибора — отношение интервала деления шкалы к цене ее деления. Например: при интервале деления шкалы, равном 1 мм, и цене деления, равной 0,01 мм,

передаточное отношение составит 1/0,01 = 100, г. е. перемещение

указателя по шкале будет в 100 раз больше изменения измеряемой величины.

Следует различать два понятия: погрешность измерительного прибора и погрешность результата измерения. Погрешность прибора вызывается несовершенством конструкции, неточностью его изготовления, износом в процессе эксплуатации. Погрешность результата измерения равна сумме погрешности прибора и метода измерения, настройки прибора по установочной мере или эталону, базирования измеряемой детали, температурных колебаний, ошибок визуальной оценки результатов измерения и других погрешностей. В зависимости от пределов допускаемых погрешностей измерительным средствам присваиваются соответствующие классы точности.

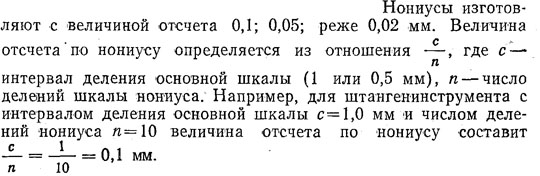

У штангенинструментов имеется специальное устройство в виде дополнительной шкалы (нониус), позволяющее отсчитывать дробные доли деления основной шкалы.

Рис. 14. Штангенциркуль

Выпускают штангенциркули нескольких типов: ШЦ-1 — с двусторонним расположением губок для наружных и внутренних измерений, с линейкой для измерения глубин (рис. 14). На рисунке показано, что раствор губок при измерении наружного диаметра детали Z) = 20,l мм будет соответствовать растворy губок .при измерении внутреннего диаметра d и вылету линейки глубиномера 4 при измерении глубины I выточки. Изменение раствора губок и выдвижение линейки глубиномера осуществляется при перемещении рамки- 2 по штанге 3 инструмента. Винт 1 служит для фиксации рамки в нужном положении (основная шкала 5, шкалы нониуса 6). Диапазон измерения штангенциркулей ШЦ-1 0—125 мм с отсчетом по нониусу 0,1 мм.

Штангенциркули ШЦ-П с двусторонним расположением губок для наружных и внутренних измерений и для разметки выпускают с диапазонами измерения 0—160 и 0—250 мм, с отсчетом по нониусу 0,05 и 0,1 мм. Острые губки инструмента служат для разметки листовых и других деталей.

Штангенциркули ШЦ-Ш — с односторонним расположением губок для наружных и внутренних измерений выпускают нескольких типоразмеров (диапазоны измерений 0—400; 250— 630; 320—1000; 500—1600; 800—2000 мм, отсчет по нониусу
0,1 мм).

Основные погрешности штангенциркулей на длине 250 мм не должны превышать: ±0,05 мм — при отсчете по нониусу


0,05 мм, ±0,1 мм — при отсчете по нониусу 0,1 мм; на длине 250—1000 мм: ±0,1 мм; на длине 1000—20 000 мм: ±0,2 мм.

Существуют штангенциркули с круговым нониусом, имеющие отсчет по нониусу 0,1 или 0,001 мм.
