ГЛАВА 3. БАЗИРОВАНИЕ ЗАГОТОВОК ПРИ МЕХАНИЧЕСКОЙ ОБРАБОТКЕ

3.1. ПОНЯТИЕ О БАЗАХ. КЛАССИФИКАЦИЯ

Каждая деталь должна занимать определенное положение относительно других деталей в машине. Равным образом определенное положение должна занимать заготовка деталей на станке при обработке. Определенность положения в том и другом случае достигается базированием.

Базирование — это придание заготовке или изделию требуемого положения относительно выбранной системы координат станка

(ГОСТ 21495—76). База — это поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию и используемая для базирования.

Закрепление — приложение сил или пары сил к заготовке или изделию для обеспечения постоянства их положения, достигнутого при базировании.

Схема расположения опорных точек на базах заготовки или изделия называется схемой базирования. Опорная точка символизирует одну из связей заготовки или изделия с избранной системой координат. Для обеспечения неподвижности заготовки необходимо наложить на нее шесть двусторонних геометрических связей в избранной системе координат (правило шести точек). Выбранная схема базирования графически указывается на операционных эскизах технологических карт условными обозначениями опор и зажимов (ГОСТ 3.1107-81).

По назначению базы разделяют на конструкторские, технологические и измерительные.

Конструкторская база — база, используемая для определения положения детали или сборочной единицы в изделии. Конструкторские базы бывают основные и вспомогательные. Первые используют для определения положения детали в изделии, а вторые — для определения положения присоединяемого изделия. Например, у шестерни комплектом основных баз являются: отверстие 2, торец 3 и торцы шпоночной канавки /, а комплектом вспомогательных баз вала являются 4, 5, 6 (рис. 3.1).

Технологическая база — база, используемая для определения положения заготовки или изделия в процессе их изготовления или ремонта. Ее классифицируют на установочную направляющую и опорную базы.

Установочная база лишает заготовку или изделие трех степеней свободы — перемещения вдоль одной координатной оси и поворотов вокруг двух других осей.

Направляющая база лишает заготовку или изделие двух степеней свободы — перемещения вдоль одной координатной оси и поворота вокруг другой оси.

Опорная база лишает заготовку или изделие одной степеней свободы — перемещения вдоль одной координатной оси или поворота вокруг оси.

На рис. 3.2 показана схема установки призматической заготовки в приспособлении с лишением ее всех шести степеней свободы.

Измерительная база предназначена для определения относительного положения измеряемой поверхности и отсчета размеров. Например, для проверки параллельности плоскости В по отношению к плоскости А с помощью индикатора за измерительную базу принята плоскость А (рис. 3.3). Измерительные базы непосредственно связывают инструмент с деталью. Они могут совпадать и не совпадать с технологическими базами.

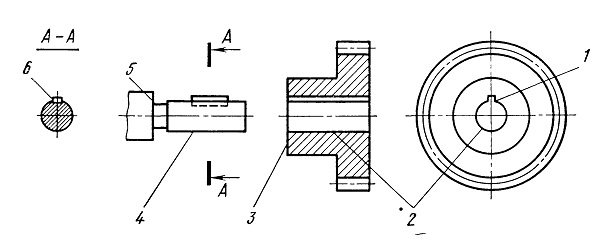

Рис. 3.1. Комплект конструкторских основных баз шестерни и вспомогательных баз вала со шпонкой

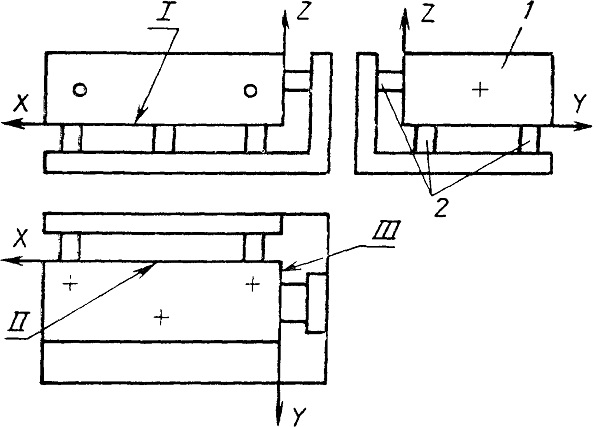

Рис. 3.2. Схема установки призматической заготовки:
I — установочная база, лишающая заготовку перемещения вдоль оси Z и поворотов вокруг осей X и У; II — направляющая база, лишающая заготовку перемещения вдоль оси Y и поворота вокруг оси 2; III — опорная база, лишающая заготовку перемещения вдоль оси X; 1 — заготовка; 2 — опоры приспособления

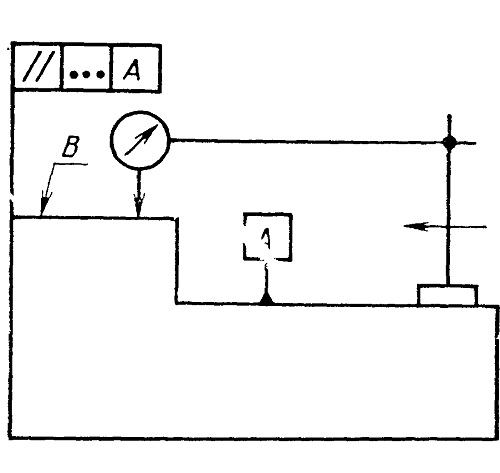

Рис. 3.3. Схема измерительной базы А детали
