Верхняя мужская сорочка - выкройка
(Размер 48, воротник 39, рис. 168)
Рис. 168. Верхняя мужская сорочка
Для построения чертежа выкройки верхней мужской сорочки (рис. 169) необходимо снять следующие мерки.
1. Длина сорочки 75—80 см
2. Длина плеча 16 см
3. Полуокружность шеи 19,5 см
4. Полуокружность груди 48 см
5. Длина рукава 60 см
Построение чертежа выкройки
Вычерчивают прямоугольник ABCD.
Ширина сорочки. Линии прямоугольника АВ и DC равны 60 см (полуокружность
груди по мерке плюс 12 см для всех размеров):
48+12=60.
Длина сорочки. Линии прямоугольника AD и ВС равны 75—80 см — длине
сорочки по мерке.
Глубина проймы. От точки А вниз откладывают 25 см и ставят точку Г (1/3
полуокружности груди по мерке плюс 9 см для всех размеров):
48:3+9=25.
От точки Г вправо проводят прямую линию до пересечения с линией ВС;
точку пересечения обозначают буквой Г1.
Для размера 52 и выше глубину проймы берут не более 26 см.
Рис. 169. Чертеж выкройки верхней мужской сорочки
Ширина спины. От точки Г вправо откладывают 23 см и
ставят точку Г2 (1/2 полуокружности груди по мерке плюс 7 см для всех
размеров):
48:3+7=23.
От точки Г2 вверх проводят прямую линию до пересечения с линией АВ и
ставят точку П.
Ширина проймы. От точки Г2 вправо откладывают 14 см и ставят точку Г3
(1/4 полуокружности груди по мерке плюс 2 см для всех размеров):
48:4+2=14.
От точки Г3 вверх проводят прямую линию до пересечения с линией АВ и
ставят точку
Линия бока. Ширину проймы Г2Г3 делят пополам, точку деления обозначают
буквой Г4. От точки Г4 опускают прямую; линию вниз до пересечения с
линией Точку пересечения обозначают буквой Н.
Разрез по боку. От точки П вверх откладывают 12 см.
Вспомогательные точки плеча и проймы. Линии ПГ2 и П1Г3 делят на три
равные части. Нижние точки деления обозначают буквами П2 и П3.
Построение спины
Вырез горловины. От точки А вправо откладывают 7 см (1/3 полуокружности
щей по мерке плюс 0,5 см для всех размеров):
19,5:3+0,5=7.
От точки 7 вверх откладывают 3 см.
Наклон плеча. От точки Я вниз откладывают 3 см.
Линия плеча. От точки 3 (горловина) через точку 3 (наклон плеча)
проводят линию плеча длиной 18 см (длина плеча по мерке плюс 2 см для
всех размеров):
16+2=18.
Линия проймы. Точки П2 и Г4 соединяют пунктирной линией, делят ее
пополам и от точки деления вниз под прямым углом к пунктирной линии П2Г4
откладывают 2 см. Линию проймы проводят через точки 18, П2, 2, Г4.
Кокетка спины. От точки А вниз откладывают 8 см. От точки 8 вправо
проводят прямую линию и точку пересечения ее с линией проймы обозначают
буквой К. Затем от точки К вниз откладывают 1 см и соединяют плавной
линией с линией кокетки.
Прибавка на складки или сборки. От точек 8 и D влево откладывают по 4 см
и соединяют их.
Построение переда
Вспомогательная линия выреза горловины и плеча. От точки Г1 вверх
откладывают 24 см и ставят точку Ш (1/2 полуокружности груди по мерке);
48:2=24.
От точки Ш влево проводят прямую линию произвольной длины.
Вырез горловины. От точки Ш влево откладывают 7 см (1/3 полуокружности
шеи по мерке плюс 0,5 см для всех размеров);
19,5:3+0,5=7.
Затем от точки Ш вниз откладывают также 7 см. Точки 7 соединяют
пунктирной линией, делят ее пополам и от точки Ш через точку деления
пунктирной линии откладывают 7 см. Точки 7, 7 и 7 соединяют вогнутой
линией.
Линия плеча. Точку 7 соединяют пунктирной линией с верх ней точкой
деления линии ПГ2. Затем от точки 7 влево по пунктирной линии
откладывают 18 см (длина плеча по мерке плюс 2 см для всех размеров):
16+2=18.
Линия проймы. Точки П3 и Г4 соединяют пунктирной линией, делят ее
пополам и от точки деления вниз под прямым углом к пунктирной линии
откладывают 2 см. Линию проймы проводят через точки 18, П3, 2, Г4.
Длина разреза. От точки 7 (нижней) вниз откладывают 28 см.
Нижняя планка. Равна 30 сантиметрам (длина разреза плюс 2 см запас):
28+2=30.
Верхняя планка. Равна 34 сантиметрам (длина разреза плюс 6 см на
оформление мысика и запас):
28+6=34.
Построение чертежа выкройки рукава к верхней
мужской сорочке (Рис. 170)
Вычерчивают прямоугольник ABCD.
Ширина рукава. Линии прямоугольника АВ и DC равны 48 сантиметрам
(полуокружность груди по мерке).
Длина рукава. Линии AD и ВС равны 56 сантиметрам (длина рукава по мерке
минус
4 см — половина ширины манжеты):
60 — 4=56.
Высота оката рукава. От точки А вниз откладывают 10 см и ставят точку и
(1/6 полуокружности груди по мерке плюс 2 см для всех размеров):
48:6+2=10.
От точки П вправо проводят прямую линию до пересечения с линией ВС,
точку пересечения обозначают буквой П1.
Рис. 170. Чертеж выкройки рукава к верхней мужской сорочке
Линия оката рукава. Линию АВ делят пополам и точку
деления обозначают буквой
О, от которой опускают прямую линию вниз до пересечения с линией DC и
обозначают буквой Н. Точки и Н О соединяют пунктирной линией, делят ее
пополам и от точки деления вверх под прямым углом к пунктирной линии
откладывают 1,5 см. Затем точки О и П1 соединяют пунктирной линией,
делят ее на три равные части. От верхней точки деления откладывают вверх
1 см, а от нижней вниз — 0,5 см. Линию проймы проводят через точки П,
1,5, О, 1, среднюю точку деления линии ОП1, точки 0,5, П1.
Боковые линии рукава. От точки D вправо, а от точки. С влево откладывают
по 6 см (1/8 полуокружности груди по мерке):
48 : 8=6.
Точки и Н 6 и П1 и 6 соединяют.
Разрез для застежки рукава. Расстояние от точки 6 (слева) до точки П
делят пополам и от точки деления влево откладывают 2 см и затем вверх
10—12 см.
Нижняя планка для оформления застежки рукава. Длина планки равна 11
сантиметрам (длина разреза для застежки рукава плюс 1 см запас):
10+1=11.
Ширина планки равна 2 сантиметрам.
Верхняя планка для оформления застежки рукава. Длина планки равна 14
сантиметрам (длина разреза для застежки рукава плюс 4 см на оформление
мысика):
10 +4=14.
Ширина планки равна 5 сантиметрам.

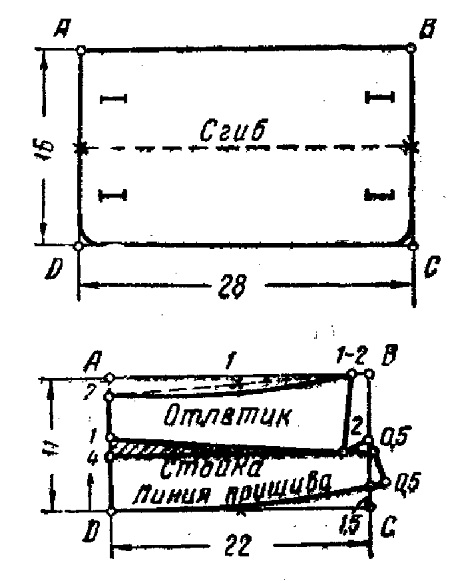

Рис. 171. Чертеж выкройки манжеты
Рис. 172. Чертеж выкройки воротника со стойкой
Построение манжеты к рукаву верхней мужской
сорочки (Рис. 171)
Вычерчивают прямоугольник ABCD.
Ширина манжеты. Линии прямоугольника AD и ВС равны 16 сантиметрам.
Длина манжеты. Линии прямоугольника АВ и DC равны 28 сантиметрам. Нижние
углы закругляют.
Линия сгиба. Линии AD и ВС делят пополам и точки деления соединяют пунктирной линией.
Построение чертежа выкройки воротника со стойкой
к верхней мужской сорочке (Рис.172)
Вычерчивают прямоугольник АВСD.
Ширина воротника. Линии прямоугольника AD и ВС равны 11 сантиметрам.
Длина воротника. Линии прямоугольника АВ и DС равны 22 сантиметрам
(полуокружность шеи по мерке плюс 2,5 см для всех размеров):
19,5+2,5-22.
Стойка воротника. От точки D вверх откладывают 4 см и затем вправо
проводят прямую линию до пересечения с линией ВС и от точки пересечения
влево откладывают 2 см, а вверх — 0,5 см и соединяют их. От точки С
вверх откладывают 1,5 см, затем линию DС делят пополам и от точки
деления проводят линию через точку 1,5 и далее за линию ВС на 0,5 см.
Точки 0,5 и 0,5 соединяют.
Отлетик. От точки 4 вверх откладывают 1 см д соединяют с точкой 2. От
точки А вниз откладывают 2 см. Затем от точки В влево откладывают 1—2
см. Точки 2 и 1—2 соединяют пунктирной линией, делят ее пополам и от
точки деления вниз откладывают 1 см. Линию проводят через точки 2, 1,
1—2. Точки 1—2 и 2 соединяют.
