Мужской полукомбинезон

Мужской полукомбинезон - выкройка

(Размер 48, рис. 177)

Рис. 177. Мужской полукомбинезон

Для построения чертежа выкройки мужского полукомбинезона необходимо, снять следующие мерки.
1. Длина брюк по боку 102 см
2. Длина шага. 76 см
3. Длина от талии до колена 58—60 см
4. Полуокружность талии 42 см
5. Полуокружность бедер 50 см

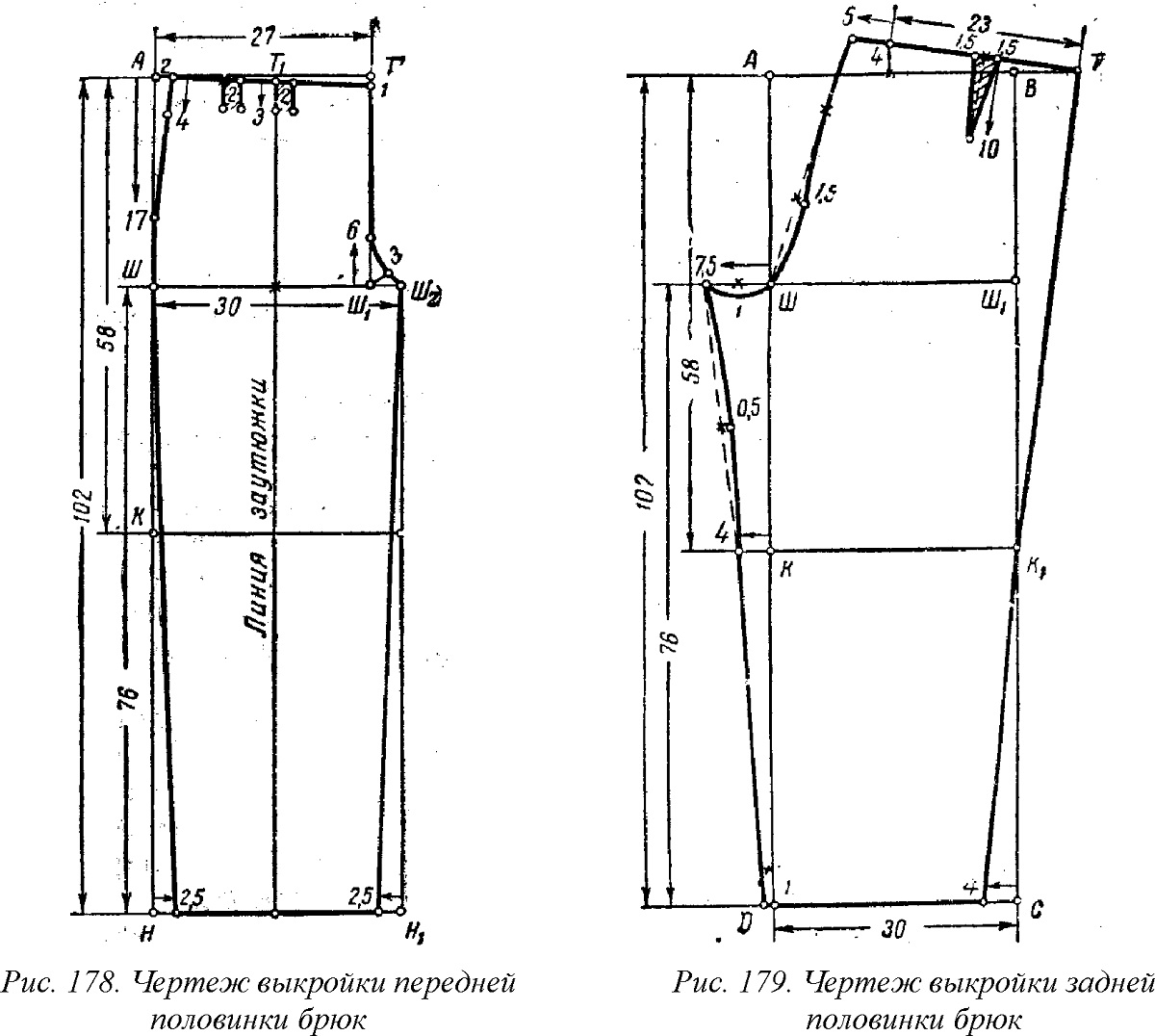

Построение передней половинки брюк (Рис. 178)

Вычерчивают прямой угол с вершиной в точке А.

Длина брюк. От точки А вниз откладывают 102 см (длина брюк по мерке) и ставят точку Н, от которой вправо проводят прямую линию произвольной длины.

Длина шага. От точки П вверх откладывают 76 см (длина шага по мерке) и ставят точку Ш. От точки Ш вправо проводят прямую линию произвольной длины.

Длина до колена. От точки А вниз откладывают 58 см (длина от талии до колена по мерке) и ставят точку К, от которой вправо проводят прямую линию произвольной длины.

Линия талии. От точки А вправо откладывают 27 см и ставят точку Т (1/2 полуокружности талии по мерке плюс 6 см для всех размеров):

42:2+6 =27.

От точки Т опускают вниз прямую линию до пересечения с линией от точки Ш. Точку пересечения обозначают буквой Ш1. От точки А вправо откладывают 2 см. От точки Т вниз откладывают 1 см. Точки 2 и 1 соединяют.

Ширина шага. От точки П вправо откладывают 30 см и ставят точку Ш2 (1/2 полуокружности бедер по мерке плюс 5 см для всех размеров):

50:2+5=30.

От точки Ш2 опускают вниз прямую линию до пересечения с линией от точки Я и точку пересечения обозначают буквой Н1.

Линия, заутюжки. Линию ШШ2 делят пополам и через точку деления проводят прямую линию вверх до пересечения с линией AT (точку пересечения обозначают буквой Т1), и вниз до пересечения с линией НН1.

Линия банта. От точки Ш1 вверх откладывают 6 см. От точки разделяя угол пополам, откладывают 3 см, Линию банта проводят через точки 1, 6, 3, Ш2.

Линия шагового шва. От точки Н1 влево откладывают 2,5 см. Точки Ш2 и 2,5 соединяют.

Линия бокового шва. От точки А вниз откладывают 17 см, от точки П вправо — 2,5 см. Линию бокового шва проводят через точки 2, 17, Ш, 2,5. От точки 2 (линия талии) вниз откладывают 4 см. Это расстояние до кармана застрачивают.

Вытачки на линии талии. От точки Т1 вправо откладывают 2 см (глубина вытачки). Затем расстояние 2 и Т1 делят пополам и от точки деления вправо откладывают 2 см (глубина вытачки). От намеченных точек проводят вниз линии складок длиной 3 см.

Линия низа проходит через точки 2,5 и 2,5, Ширину брюк понизу делают по желанию.

Построение задней половинки брюк (Рис. 179)

Вычерчивают прямоугольник ABCD.

Ширина брюк. Линии прямоугольника АВ и DC равны 30 сантиметрам (1/2 полуокружности бедер по мерке плюс 5 см для всех размеров):

50:2+5=30.

Длина до колена. От точки А вниз откладывают 58 см (длина от талии до колена по мерке) и ставят точку К, от которой вправо проводят прямую линию произвольной длины.

Линия талии. От точки А вправо откладывают 27 см и ставят точку Т (1/2 полуокружности талии по мерке плюс 6 см для всех размеров):

42:2+6=27.

От точки Т опускают вниз прямую линию до пересечения с линией от точки Ш. Точку пересечения обозначают буквой Ш1. От точки А вправо откладывают 2 см. От точки Т вниз откладывают 1 см. Точки 2 и 1 соединяют.

Ширина шага. От точки П вправо откладывают 30 см и ставят точку (1/2 полуокружности бедер по мерке плюс 5 см для всех размеров):

50:2+5=30.

От точки Ш2 опускают вниз прямую линию до пересечения с линией от точки П и точку пересечения обозначают буквой Н1.

Линия заутюжки. Линию ШШ2 делят пополам и через точку деления проводят прямую линию вверх до пересечения с линией AT (точку пересечения обозначают буквой Т1), и вниз до пересечения с линией НН1.

Линия банта. От точки Ш1, вверх откладывают 6 см. От точки Ш1, разделяя угол пополам, откладывают 3 см. Линию банта проводят через точки 1, 6, 3, Ш2.

Линия шагового шва. От точки Н1 влево откладывают 2,5 см. Точки Ш2 и 2,5 соединяют.

Линия бокового шва. От точки А вниз откладывают 17 см, от точки П вправо — 2,5 см. Линию бокового шва проводят через точки 2, 17, Ш, 2,5. От точки 2 (линия талии) вниз откладывают 4 см. Это расстояние до кармана застрачивают.

Вытачки на линии талии. От точки Т1 вправо откладывают 2 см (глубина вытачки). Затем расстояние 2 и Т1 делят пополам и от точки деления вправо откладывают 2 см (глубина вытачки). От намеченных точек проводят вниз линии складок длиной 3 см.

Линия низа проходит через точки 2,5 и 2,5, Ширину брюк понизу делают по желанию.

Построение задней половинки брюк (Рис. 179)

Вычерчивают прямоугольник ABCD.

Ширина брюк. Линии прямоугольника АВ и DC равны 30 сантиметрам (1/2 полуокружности бедер по мерке плюс 5 см для всех размеров):

50:2+5=30.

Длина брюк. Линии прямоугольника AD и ВС равны 102 сантиметрам (длина брюк по мерке).

Длина шага. От точки D вверх откладывают 76 см (длина шага по мерке) и ставят точку Ш.

Ширина шага. Через точку III проводят прямую линию вправо до пересечения с линией ВС (точку пересечения обозначают буквой Ш1), а влево на 7,5 см (1/4 расстояния ШШ1).

30:4=7,5.

Длина до колена. От точки А вниз откладывают 58 см (длина от талии до колена) и ставят точку К, от которой вправо проводят прямую линию до пересечения с линией ВС,. Точку пересечения обозначают буквой К1.

Линия талии. Линию АВ делят пополам, от точки деления вверх откладывают 4 см. От Точки В линию АВ удлиняют вправо произвольно. Затем от точки 4 до пересечения с продолжением линии АВ проводят линию длиной 23 см и ставят точку Т (1/2 полуокружности талий по мерке плюс 2 см для всех размеров):

42:2+2=23.

Линию талии от точки 4 удлиняют влево на 5 см.

Линия слонки (сидения). Расстояние 7,5 Ш делят пополам и от точки деления вниз откладывают 1 см. Точки 5 и Ш соединяют пунктирной линией, делят ее на три

равные части, от нижней точки деления вправо под прямым углом к пунктирной линии откладывают 1,5 см. Линию слонки (сидения) проводят через точку 5, верхнюю точку деления пунктирной линии и точки 7,5, Ш, 1, 7,5.

Линия шагового шва. От точки К влево откладывают 4 см. От точки D влево откладывают 1 см. Затем точки 7,5 и 4 соединяют пунктирной линией, делят ее пополам и от точки деления вправо откладывают 0,5 см. Линию шагового шва проводят через точки 7,5, 0,5, 4, 1.

Линия бокового шва. От точки С влево откладывают 4 см. Точки Т и 4 соединяют.

Вытачка на линии талии. Линию талии от точки 4 до точки Т делят пополам, от точки деления вниз опускают пунктирную линию (под прямым углом к линии талии) длиной 10 см, а вправо и влево откладывают по 1,5 см, которые соединяют с точкой
10.
Линия низа. Проходит через точки 1 и 4. Ширину брюк понизу делают по желанию.

Верхняя часть к мужскому полукомбинезону (Рис. 180)
Вычерчивают прямоугольник ABCD.

Ширина грудки. Линии прямоугольника А В и DC равны 14 сантиметрам.

Длина грудки. Линии прямоугольника AD и BC равны 24 сантиметрам.

Линия талии. От точки С линию ВС удлиняют вниз на 1 см. Точки 1 и D соединяют.

Рис. 180. Чертеж выкройки верхней части мужского полукомбинезона

Линия пришива бретели. От точки А вниз откладывают 3 см, а вправо — 5 см. Точки 3 и 5 соединяют.

Бретели. Ширина бретелей 5 см, а длина их равна длине от линии талии спины через плечо до линии пришива бретели к верхней части полукомбинезона.
