Кальсоны - выкройка

Кальсоны - выкройка

(Размер 48)

Для построения чертежа выкройки кальсон (рис. 166) Необходимо снять следующие мерки:

1. Длина кальсон 100 см

2. Длина до колена 58—60 см

3. Полуокружность талии 42 см

4. Полуокружность бедер 50 см

5. Полуокружность ноги понизу (для манжеты) 12 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСD.

Длина кальсон. Линии прямоугольника АВ и ВС равны 100 см (длине кальсон по мерке).

Ширина кальсон. Линии прямоугольника АВ и ВС равны 28см (полуокружности бедер по мерке плюс 3 см для всех размеров):

50:2+3-28.

Длина до колена. От точки А вниз откладывают 60 см (длина до колена по мерке) и ставят точку К.

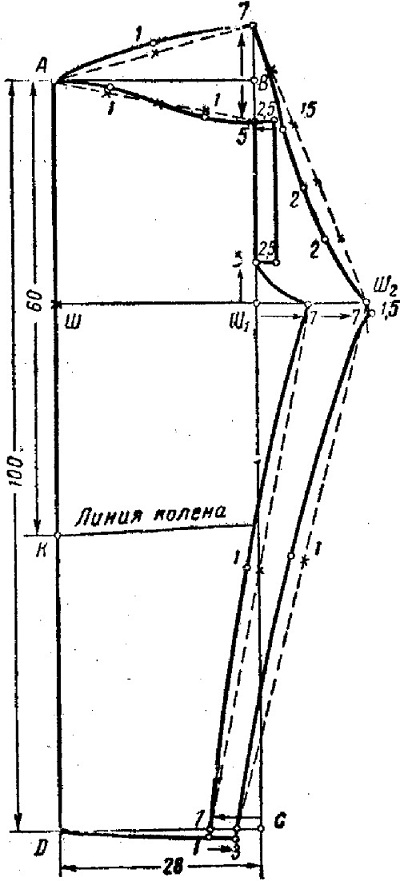

Рис. 166. Чертеж выкройки кальсон

Построение передней половинки кальсон

Длина и ширина шага. Расстояние АК делят пополам и ставят точку Ш. Из точки Ш вправо проводят прямую линию до пересечения с линией ВС. Точку пересечения обозначают буквой Ш1 и удлиняют линию вправо на 7 см (1/4 линии DQ:

28:4=7.

Линия талии. От точки В вниз откладывают 5 см. Точки А и 5 соединяют пунктирной линией, делят ее на четыре равные части. От точки деления слева вверх откладывают 1 см и от точки деления справа вниз — 1 см. Линию талии проводят через точки А, 1, середину пунктирной линии, через точки 1 и 5.

Линия банта. От точки Ш1 вверх откладывают 5 см, линию банта проводят через точки 5, 5 и 7 вогнутой линией.

Прибавка для обработки банта. От точек 5 и 5 вправо откладывают по 2,5 см и соединяют их прямой линией.

Линии низа и шаговый шов кальсон. От точки С влево откладывают 7 см и затем вниз — 1 см. Точки 7 (верхнюю) и 1 соединяют пунктирной линией, делят ее пополам и от точки деления влево откладывают 1 см. Линию шагового шва проводят через точки 7, 1, 1.

Построение задней половинки кальсон

Линия талии. От точки В откладывают вверх 7 см.

Точки А и 7 соединяют пунктирной линией, делят ее пополам и от точки деления вверх откладывают 1 см. Линию талии проводят через точки А, 1, 7.

Ширина шага. От точки 7 (ширина шага) вправо откладывают 7 см и ставят точку Ш2 (1/4 линии DC):

28:4=7.

Линия слонки (сидения). Точки 7 (талия) и Ш2 соединяют пунктирной линией, делят ее на пять равных частей. От средних точек деления влево откладывают 1,5 и 2 см и от нижней — 2 см.

Линию сидения проводят через точки 7, верхнюю точку деления пунктирной линии,

1,5, 2, 2, и далее вниз на 1,5 см. Расстояние от точки 7 (талия) до верхней точки деления пунктирной линии оставляют незастроченным.

Оформление шаговой линии и низа кальсон. От точки 1 (нижней) вправо откладывают 3 см. Точки 3 и 1,5 соединяют пунктирной линией, делят ее пополам и от точки деления влево откладывают 1 см. Линию проводят от точки 1,5 через точки

1 и 3. Точки 3 и D соединяют.

Построение пояса к кальсонам (Рис. 167)

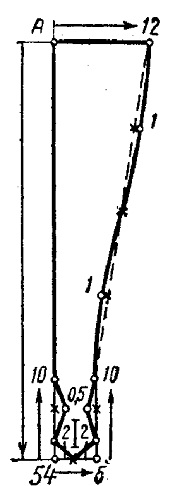

Рис. 167. Чертеж выкройки пояса к кальсонам

Вычерчивают прямой угол с вершиной в точке А.

Ширина пояса. От точки А вправо откладывают 12 см.

Длина пояса. От точки А вниз откладывают 54 см (полуокружность талии по мерке, плюс 10 см хлястик, плюс 2 см на застежку):

42+10+2=54.

Хлястик. От точки 54 вправо откладывают 5 см.

От точек 54 и 5 вверх откладывают по 10 см, а затем от точек 54 и 5 вверх по 2 см.

Расстояния от точек 2 до точек 10 делят пополам и от них вправо и влево откладывают по 0,5 см. Расстояние от точки 54 до точки 5 делят пополам. Линию хлястика проводят через точки 10, 0,5, 2, середину линии (54 и 5), 2, 0,5, 10.

Нижняя линия пояса. Точки 10 (справа) и 12 соединяют пунктирной линией, делят ее на четыре равные части; от верхней точки деления вправо, а от нижней влево откладывают по 1 см. Линию проводят через точки 12, 1, середину пунктирной линии,
1, 10.
