Мужской рабочий костюм. Мужская тужурка

Мужской рабочий костюм. Мужская тужурка - выкройка

(Размер 48, рис. 173)

Для построения чертежа выкройки мужской тужурки (рис. 174) необходимо снять следующие мерки.
1. Длина тужурки 76 см
2. Длина спины до талии 42 см
3. Длина плеча 16 см
4. Полуокружность шеи 19 5 см
5. Полуокружность груди 48 см
6. Длина рукава 60 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСD.

Ширина тужурки. Линии прямоугольника АВ и DC равны 56 сантиметрам (полуокружность груди по мерке плюс 8 см для всех размеров).

48+8-56.

Длина тужурки. Линии прямоугольника AD и ВС равны 76 сантиметрам (длина по мерке).

Глубина проймы. От точки А вниз откладывают 24 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 8 см для всех размеров);

48 : 3 + 8=24.

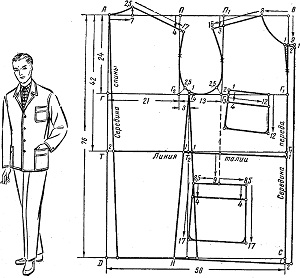

Рис. 173. Мужской рабочий костюм. Мужская тужурка

Рис. 174. Чертеж выкройки мужской тужурки

От точки Г вправо проводят прямую линию до пересечения с линией ВС и точку пересечения обозначают буквой Г1.

Для размера 54 и выше глубина проймы не должна превышать 26 см.

Линия талии. От точки А вниз откладывают 42 см (длина спины до талии по мерке) и ставят точку Т. От точки Т вправо проводят прямую линию до пересечения с линией ВС и точку пересечения обозначают буквой Т1.

Ширина спины. От точки Г вправо откладывают 21 см и ставят точку Г2 (1/3 полуокружности груди но мерке плюс 5 см для всех размеров):

48 : 3 + 6—21.

От точки Г2 вверх проводят прямую линию до пересечения с линией АВ и точку пересечения обозначают буквой П

Ширина проймы. От точки Г2 вправо откладывают 13 см и ставят точку Г3 (1/4 полуокружности груди по мерке плюс 1 см для всех размеров):

48:4 +1=13.

От точки Г3 вверх проводят прямую линию до пересечения с линией АВ и точку пересечения обозначают буквой П1.

Линии бока. От точки вправо откладывают 3 см и ставят точку Г4, От точки опускают вниз прямую линию до пересечения а линией DC и точку пересечение с линией ТТ1 обозначают буквой T1.

Построение спины

Вырез горловины. От точки А вправо откладывают 7 см (1/3 полуокружности шеи по мерке плюс 0,5 см Для всех размеров):

19,5:3+0,5=7.

От точки 7 вверх откладывают 2,5 см.

Наклон плеча. От точки П вниз откладывают 4 см.

Линия плеча. От точки 2,5 (горловина) через точку 4 (наклон плеча) проводят линию плеча длиной 17 см (длина плеча по мерке плюс 1 см для всех размеров):

16+1=17.

Линия проймы. Линию ПГ2 делят пополам. От точки Г2, разделяя угол пополам, откладывают 2,5 см. От точки Г4 линию бока удлиняют вверх на 1 см. Линию проймы проводят через точку 17, середину линии ПГ2, 2,5 к точке 1.

Боковой шов. От точки Т2 вправо откладывают 1 см. Линию бокового шва проводят через точки 2, Г4, 1 до пересечения с линией DC.

Скос середины спины. От точки Т вправо откладывают 2 см. Линию середины спины проводят через точки А и 2 до пересечения с линией DC.

Построение переда

Вырез горловины. От точки В влево откладывают 8 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

19,5:3+1,5=8.

От точки В вниз откладывают 9 см (1/3 полуокружности шеи по мерке плюс 2,5 см для всех размеров):

19,5:3+2,5=9.

Точки 8 и 9 соединяют вогнутой линией.

Вытачка на линии выреза горловины. Расстояние 9Г1 делят пополам. По вырезу горловины от точки 9 влево откладывают 1 см и соединяют с точкой деления расстояния 9Г1.

Наклон плеча. От точки П1 вниз откладывают 3 см.

Линия плеча. От точки 8 через точку 3 (наклон плеча) проводят линию плеча длиной

16 см (длина плеча по мерке).

Линия проймы. Линию П1Г3 делят пополам. От точки разделяя угол пополам, откладывают 2,5 см. Линию проймы проводят через точки 16, середину линии П1Г3, 2,5, касаясь линии ГГ1, к точке 1.

Боковой шов. От точки T2 влево откладывают 1 см. Линию бокового шва проводят через точки 1, 1 до пересечения с линией DC. Точку пересечения обозначают буквой Н.

Линия низа. От точки С линию ВС удлиняют вниз на 1 см и соединяют с точкой Н.

Линия талии. От точки Т1 вниз откладывают 1 см и соединяют с точкой 1 (боковой шов).

Прибавка на застежку. От точек 9 и 1 (линия низа) вправо откладывают по 2 см. Точки 2 соединяют. Затем от точки 2 (горловина) вниз откладывают 1 см и соединяют с точкой 9.

Накладной нагрудный карман. От точки Г3 вправо откладывают 2 см и затем вверх — 1 см. От точки 2 вправо откладывают 12 см. Точки 1 и 12 соединяют.

От точек 1 и 12 на одинаковом расстоянии от середины переда откладывают по 12 см. Точки 12 соединяют.

Нижние углы кармана закругляют.

Клапан кармана намечают от точек 1 и 12 (верх кармана) вниз на 4 см. Точки 4 соединяют.

Накладной боковой карман. От точки Г3 опускают вниз пунктирную линию произвольной длины и от пересечения с линией талии вниз откладывают 9 см (1/2 расстояния от точки Г3 до пересечения с линией талии):

18:2=9.

Через точку 9 вправо и влево на одинаковом расстоянии от линии талии откладывают по 8,5 см. Из точек 8,5 под прямым углом к верхней линии кармана откладывают вниз по 17 см. Точки 17 соединяют. Нижние углы кармана закругляют. Клапан намечают от точек 8,5 вниз на 4 см. Точки 4 соединяют.

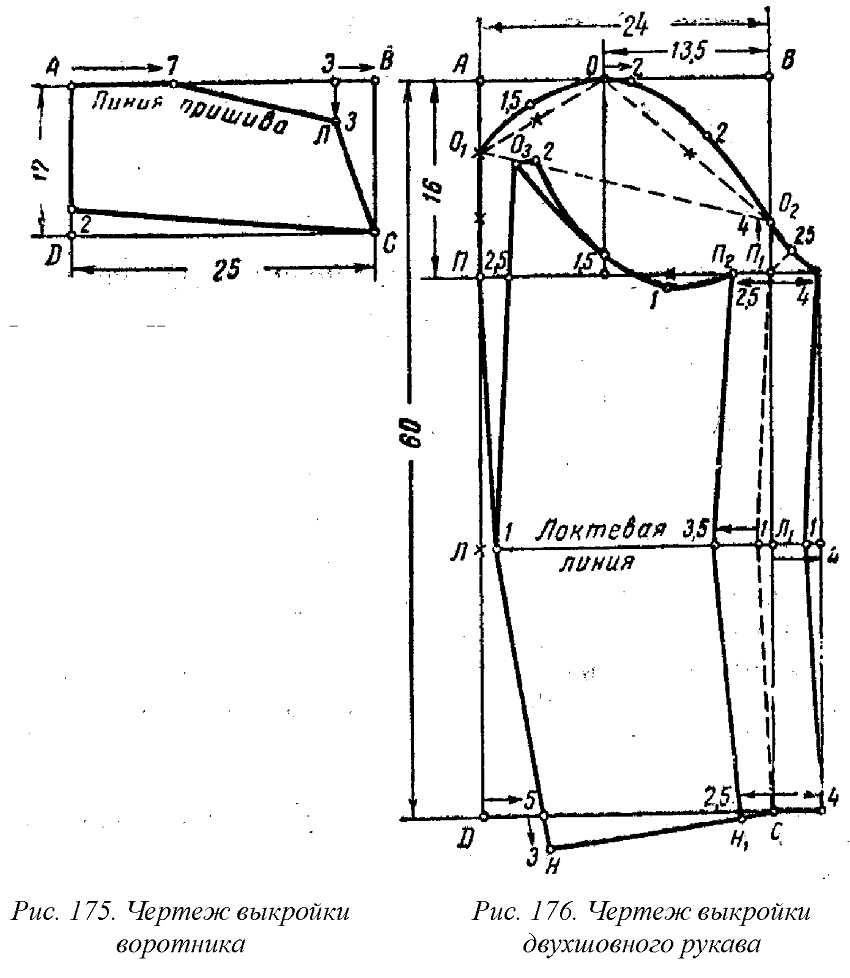

Построение чертежа выкройки воротника к мужской тужурке (Рис. 175)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 25 сантиметрам (полуокружность шеи по мерке плюс 5,5 см для всех размеров):

19,5+5,5=25.

Ширина воротника. Линии прямоугольника AD и ВС равны 12 сантиметрам.

Линия пришива. От точки А вправо откладывают 7 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

19,5:3+0,5=7.

От точки В влево откладывают 3 см, затем вниз 3 см и ставят точку Л. Линию пришива проводят через точки А, 7, Л.

Нижняя линия воротника. От точки D вверх откладывают 2 см. Точки 2 и С соединяют.

Линия мысика. Точки Л и С соединяют.

Построение чертежа выкройки двухтонного рукава к мужской тужурке (Рис.176)

Вычерчивают прямоугольник ABCD.

Ширина рукава. Линии прямоугольника АВ и DC равны 24 сантиметрам (1/3 полуокружности груди по мерке плюс 8 см для всех размеров):

48:3+8=24.

Длина рукава. Линии прямоугольника AD и ВС равны 60 сантиметрам (длина по мерке).

Высота оката рукава. От точки А вниз откладывают 16 см и ставят точку и (1/3 полуокружности груди по мерке):

48:3=16.

От точки П вправо проводят прямую линию до пересечения с линией ВС и ставят точку П1.

Линия локтя. Расстояние ПD делят пополам и точку деления обозначают буквой Л, От точки Л вправо проводят прямую линию и точку пересечения с линией ВС обозначают буквой Л1. От точки Л1 линию ЛЛ1 удлиняют вправо на 4 см.

Построение верхней половинки рукава

Передний шов. От точек Л1 и С вправо откладывают по 4 см. Точки 4 соединяют. От точки 4 (локтевая линия) влево откладывают 1 см. Линию переднего шва проводят через точки 4, 1, 4.

Линия оката рукава. От точки В влево откладывают 13,5 см и ставят точку О (1/4 полуокружности груди по мерке плюс 1,5 см для всех размеров):

48:4+1,5=13,5.

Расстояние АП делят на три равные части, верхнюю точку деления обозначают буквой О1. Точки О1 и О соединяют пунктирной линией, делят ее пополам и от точки деления под прямым углом к этой линии вверх откладывают 1,5 см. От точки П1 вверх откладывают 4 см и ставят точку О2. Точки О и О2 соединяют пунктирной линией, делят ее пополам и от точки деления под прямым углом к этой линии вверх откладывают 2 см. От точки О вправо откладывают 2 см.

От точки П1, разделяя угол пополам, откладывают 2,5 см. Линию оката рукава проводят через точки 01,1,5, О, 2, 2, О2, 2,5, 4.

Локтевой шов. От точки Л вправо откладывают 1 см. От точки D вправо откладывают 5 см. Линию локтевого шва проводят через точки О1, П, 1, 5 и далее вниз на 3 см и ставят точку Н.

Линия низа. Точки Н, С и 4 соединяют. Линия сгиба передней части рукава. От точки Л1 влево откладывают 1 см. Линию сгиба рукава проводят через точки С, 1, П1 и далее до линии оката рукава.

Построение нижней половинки рукава

Вспомогательная линия. Точки О1 и О2 соединяют пунктирной линией.

Передний шов. От точек П1 и С влево откладывают по 2,5 см и ставят точки П2 и Н1, а от точки 1 (локтевая линия) влево — 3,5 см. Линию переднего шва проводят через точки П2, 3,5, Н1.

Локтевой шов. От точки П вправо откладывают 2,5 см. Линию локтевого шва проводят через точки Н, 5, 1, 2,5 и далее до пересечения с пунктирной линией О1О2. Точку пересечения обозначают буквой О3. ;

Линия выемки. От точки О вниз опускают линию до пересечения с линией ПП1 и от точки пересечения вверх откладывают 1,5 см. Расстояние от точки пересечения

линии ПП1 до точки П2 делят пополам и от точки деления вниз откладывают 1 см. Линию выемки проводят через точки О3, 1,5, 1, П2. От точки О3 вправо откладывают

2 см (на случай сужения рукава) и соединяют с линией выемки.

Линия низа. Линия низа проходит через точки Н, Н1.

Данный чертеж дается с учетом прибавки на швы.
