Верхняя рубашка для мальчика - выкройка

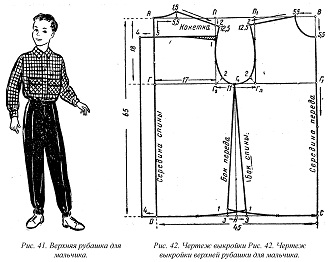

(Размер 36, рис. 41)

Для построения чертежа выкройки верхней рубашки для мальчика (рис. 42) необходимо снять следующие мерки.

Построение чертежа выкройки

Вычерчивают прямоугольник ABCD.

Длина рубашки. Линии прямоугольника AD и ВС равны 65 см (длине рубашки по мерке).

Ширина рубашки. Линии прямоугольника АВ и DC равны 45 см (полуокружность груди по мерке плюс 9 см для всех размеров):

36+9=45.

Глубина проймы. От точки А вниз откладывают 18 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 6 см для всех размеров):

36:3+6 =18.

От точки Г вправо проводят прямую линию до пересечения с линией ВС и ставят точку Г1.

Ширина спины. От точки Г вправо откладывают 17 см и ставят точку Г2 (1/3 полуокружности груди но мерке плюс 5 см для всех размеров):

36:3 + 5=17.

От точки Г2 проводят вверх линию до пересечения с линией АВ; точку пересечения ее ставят точку П.

Ширина проймы. От точки Г2 вправо откладывают 11 см и ставят точку Г3 (1/4 полуокружности груди по мерке плюс 2 см для всех размеров):

36:4+2 =11.

От точки А вверх проводят прямую линию до пересечения с линией АВ и точку пересечения ставят точку П1.

Вспомогательные линии проймы ПГ2 и П1Г2 делят на три равные части.

Линия бока. Расстояние Г2Г3 делят пополам и ставят точку Г4. От точки Г4 опускают вниз прямую линию до пересечения с линией DC и точку пересечения ставят точку Н.

Построение спины

Вырез горловины. От точки А вправо откладывают 5,5 см (1/3 полуокружности шеи по мерке):

16.5 : 3=5,5.

От точки 5,5 вверх откладывают 1,5 см и соединяют с точкой А вогнутой линией. Наклон плеча. От точки П вниз откладывают 2 см.

Линия плеча. От точки 1,5 (горловина) через точку 2 (наклон плеча) проводят линию плеча длиной 12,5 см (длина плеча по мерке плюс 1,5 см для всех размеров):

11 + 1,5=12,5.

Линия проймы. От точки Г2, разделяя угол пополам, откладывают 2 см. Линию проймы проводят от точки 12,5 через верхнее и нижнее деления линии ПГ2, через точку 2 к точке Г4.

Линия бокового шва. От точки П вправо откладывают 3 см и соединяют ее с точкой Г4.

Низ рубашки. От точки 3 по линии бокового шва вверх откладывают 1 см и соединяют с серединой линии DH.

Кокетка спины. От точки А вниз откладывают 5 см. От точки 5 вправо проводят прямую линию до пересечения с линией проймы. Затем от точки пересечения вниз по линии проймы откладывают 1 см и соединяют плавной линией с линией кокетки.

Увеличение ширины спины на сборку под кокетку. От точки 5 и точки D влево откладывают по 4 см и соединяют их прямой линией.



Построение переда

Вырез горловины. От точки В влево и вниз откладывают по 5,5 см (1/3 полуокружности шеи по мерке):

16.5 : 3=5,5.

Точки 5,5 и 5,5 соединяют вогнутой линией.

Наклон плеча. От точки П1 вниз откладывают 2 см.


Линия плеча. От точки 5,5 (горловина) через точку 2 (наклон плеча) проводят линию плеча длиной 12,5 см (длина плеча по мерке плюс 1,5 см для всех размеров):

11+1,5=12,5.

Линия проймы. От точки Г3, разделяя угол пополам, откладывают 2 см. Линию проймы проводят от точки 12,5 через нижнее деление линии П1Г2, через точку 2 к точке Г4.

Линия бокового шва. От точки П влево откладывают 3 см. Точку 3 соединяют с точкой Г4.

Низ рубашки. От точки 3 вверх откладывают 1 см и соединяют с серединой линии НС.

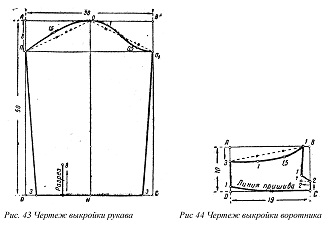

Построение чертежа выкройки рукава (Рис. 43)

Вычерчивают прямоугольник ABCD.

Длина рукава. Линии прямоугольника AD и ВС равны 50 см — длине рукава по мерке.

Ширина рукава. Линии прямоугольника АВ и DC равны 36 см (полуокружность груди по мерке).

Линия спуска оката рукава. От точки А вниз откладывают 8 см и ставят точку и (1/8 полуокружности груди по мерке плюс 2 см):

36:6+2=8.

От точки П вправо проводят прямую линию до пересечения с линией ВС и точку пересечения ставят точку П1.

Вспомогательные линии рукава. Линию АВ делят пополам и ставят точку О. От точки О опускают вниз линию до пересечения с линией DC и точку пересечения ставят точку Н.

Линия оката рукава. Точку О соединяют пунктирными линиями с точками и Н П1. Затем линию ПО делят пополам и от точки деления вверх под прямым углом к пунктирной линии откладывают 1,5 см. Пунктирную линию ОП1 делят на четыре равные части и от верхнего деления откладывают вверх 1 см, а от нижнего деления вниз 0,5 см.

Линию оката рукава проводят через точки П 1,5, О, 1, середину линии ОП1, точку 0,5 к точке П1.

Боковые и нижняя линии рукава. От точки D вправо откладывают 3 см и соединяют ее с точкой П. Затем от точки С влево откладывают 3 см и соединяют с точкой П1.

Разрез для застежки. Расстояние от точки П до точки 3 слева делят пополам и от точки деления вверх проводят линию длиной 8 см.


Построение чертежа выкройки воротника (Рис. 44)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 19 см (полуокружность шеи по мерке плюс 2,5 см для всех размеров):

16,5+2,5=19.

Ширина воротника. Линии прямоугольника AD и ВС равны 10 см.

Линия пришива воротника. Линию DC делят пополам. Затем от точки D вверх откладывают 1 см. Линию пришива проводят отточки 1 через точку деления линии DC к точке С.

Нижняя линия воротника. От точки А вниз откладывают 3 см, от точки В влево откладывают 1 см. Точку 3 соединяют пунктирной линией с точкой 1. Пунктирную линию делят на три равные части. От точки деления (слева) откладывают вниз 1 см, а от точки деления (справа) — 1,5 см. Нижнюю линию воротника проводят от точки 3 через точки 1 и 1,5 к точке 2.

Мысик. От точки С вверх откладывают 2 см. От точки 2 влево откладывают также 2 см и от намеченной точки вверх — 1 см. Точку 1 соединяют с точкой 2 на линии ВС и с точкой 1 на линии АВ.
