Построение чертежей выкроек женской одежды



Бюстгальтер с большой вытачкой - выкройка



(Размер 48, рис, 45)

Для построения чертежа выкройки бюстгальтера с большой вы тачкой необходимо снять следующие мерки.

1. Полуокружность груди 48 см

2. Полуокружность под грудью 40 см

Построение чертежа выкройки верхней части бюстгальтера

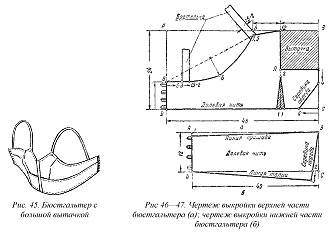

 (Рис. 46)

Вычерчивают прямоугольник ABCD.

Длина бюстгальтера. Линии прямоугольника АВ и DС равны 48 см (полуокружность груди по мерке).

Ширина бюстгальтера. Линии Прямоугольника AD и ВС равны 24 см (1/2 полуокружности груди по мерке):

48:2=24.

Большая вытачка. От точки В влево откладывают 12 см (1/4 полуокружности груди по мерке):


48:4=12

От точки 12 вниз проводят прямую линию произвольной длины. Затем линию ВС делят пополам, от точки деления влево проводят прямую линию до пересечения с вертикальной линией. Точку пересечения ставят точку Л.

Середина переда. От точки деления линии ВС вниз откладывают 4 см. Затем от точки С влево откладывают 6 см. Точки 4 и 6 соединяют.

Расстояние от большой вытачки до бретельки. От точки 12 на линии АВ влево откладывают 8 см. От точки 8 вниз откладывают 1,5 см. Точки 1,5 и 12 соединяют.

Ширина бюстгальтера но линии середины спины и верхняя выемка. От точки D вверх откладывают 8 см. Точки 8 и 2,5 соединяют пунктирной линией, делят ее пополам, и от точки деления вниз под прямым углом к пунктирной линии откладывают 6 см. Линию выемки проводят через точки 1,5, 6, 8.

Бретелька. От точки 8 вправо откладывают 6—8 см и затем еще 1,5—2 см для бретельки.

Нижняя вытачка. От точки Л вниз откладывают 2 см, затем вниз от точки 2 проводят пунктирную линию до пересечения с линией DC. От точки пересечения с линией DC вправо и влево откладывают по 1 см и соединяют с точкой 2.

Петли. От точки D до точки 8 намечены петли. Длина и количество петель, а также расстояние между ними произвольны.

Построение чертежа выкройки нижней части бюстгальтера (Рис. 47)

Вычерчивают прямоугольник ABCD.

Длина нижней части бюстгальтера. Линии прямоугольника АВ и DC равны 40 см (полуокружность под грудью по мерке).

Ширина нижней части бюстгальтера. Линии прямоугольника AD и ВС равны 12 см.

Линия пришива. От точки А вниз откладывают 1 см. Точки В и 1 соединяют.

Середина переда и линии низа. От точки С влево откладывают

2 см. Точки В и 2 соединяют, удлиняя линию вниз на 3 см. Точки 3 и D соединяют.

Петли. От точки D до точки 1 намечают петли. Длина и количество петель, а также расстояние между ними произвольны.
