Костюм для мальчика школьного возраста - выкройка

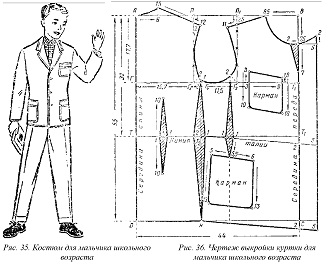

(Размер 38, рис. 35)

Для построения чертежа выкройки тужурки для мальчика (рис. 36) необходимо снять следующие мерки.

1. Длина тужурки 55 см

2. Длина спины до талии 32 см

3. Длина плеча 11 см

4. Полуокружность шеи 16,5 см


5. Полуокружность груди 38 см

6. Длина рукава 52 см

7. Полуокружность талии 34 см

8. Полуокружность бедер 38 см


Построение чертежа выкройки тужурки

Вычерчивают прямоугольник ABCD.













Длина тужурки. Линии прямоугольника AD и ВС равны 55 см (длине тужурки по мерке).

Ширина тужурки. Линии прямоугольника АВ и DC равны 44 см (полуокружность груди по мерке плюс 6 см для всех размеров):

38+6=44.

Глубина проймы. От точки А вниз откладывают 17,7 см и ставят точку Г (1/3полуокружности груди по мерке плюс 5 см для всех размеров):

38:3+5=17,7.

От точки Г проводят вправо прямую линию до пересечения с линией ВС и ставят точку Г1.






Линия талии. От точки А вниз откладывают 32 см (длина спины до талии по мерке) и ставят точку Т. От точки Т про водят вправо прямую линию до пересечения с линией ВС, точку пересечения ставят точку Т1.

Ширина спины. От точки Г вправо откладывают 15,7 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 3 см для всех размеров):

38:3+3=15,7.

От точки Г2 вверх проводят прямую линию и точку пересечения ее с линией АВ ставят точку П.

Ширина проймы. От точки Г2 вправо откладывают 11,5 см и ставят точку Г3 (3/4 полуокружности груди по мерке плюс 2 см для всех размеров):

38:4+2=11,5.

От точки Г3 вверх проводят прямую линию и точку пересечения ее с линией АВ ставят точку П1.

Линия бока. От точки Г2 вправо откладывают 2 см, ставят точку Г4. От намеченной точки опускают вниз прямую линию до пересечения с линией DC и точку пересечения ставят точку Н; пересечение с линией ТТ1 обозначают бук вой Т2.

Вспомогательные линии проймы ПГ2 делят на четыре равные части.





Построение спины

Вырез горловины. От точки А вправо откладывают 6 см (1/3 полуокружности шеи но мерке плюс 0,5 см для всех размеров):

16,5:3+0,5 =6.

От точки 6 вверх откладывают 1,5 см и соединяют с точкой А слегка вогнутой линией.

Наклон плеча. От точки П вниз откладывают 2 см.

Линия плеча. От точки 1,5 через точку 2 проводят линию плеча длиной 12 см (длина плеча по мерке плюс 1 см для всех размеров):

11 + 1 =12.

Линия проймы. От точки Г2, разделяя угол пополам, откладывают 2 см. Линию бока от точки Г4 удлиняют вверх на 1 см.

Линию проймы проводят от точки 12 через среднюю точку деления линии ПГ2, через точку 2 к точке 1.

Линия бокового шва. От точки Т2 влево откладывают 2 см и соединяют с точками Г4, 1 и Н.

Вытачка на линии талии. Линию талии от точки Т до точки 2 (линия бока) делят пополам и от точки деления вверх и вниз проводят пунктирную линию длиной по 10 см, а вправо и влево — по 1 см и соединяют с точками 10.






Построение переда

Вырез горловины. От точки В влево откладывают 8,5 см (1/3 полуокружности шеи по мерке плюс 3 см для всех размеров):

16,5:3 + 3 =8,5.

Затем от точки В вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 2 см для всех размеров):

16,5:3+2 =7,5.

Точки 8,5 и 7,5 соединяют вогнутой линией.

Вытачка горловины. От точки 7,5 вниз откладывают 7 см, а влево по линии выреза горловины — 2 см. Точки 7 и 2 соединяют.

Наклон плеча. От точки П1 вниз откладывают 2,5 см.

Линия плеча. От точки 8,5 (горловина) через точку 2,5 (наклон плеча) линию плеча проводят длиной 11 см по мерке.

Вспомогательные точки П линия проймы. От точки Г2, разделяя угол пополам, откладывают 2 см. Линию проймы проводят от точки 11 через нижнюю точку деления линии П1Г3, через точку 2, касаясь линии ГГ1, к точке 1.

Линия бокового шва. От точки Т2 вправо откладывают 1 см и соединяют с точками Г4 и Н.

Линия талии. От точки Т1 вниз откладывают 2 см и соединяют с точкой 1.

Нижняя линия переда. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой Н.

Прибавка на застежку (борт). От точки 7,5 (горловина) вправо откладывают 5 см и затем вверх 2 см. Точку 2 соединяют с точкой 7,5. От точек 7, 5, 2 и 2 (на линии ВС) вправо откладывают по 5 см. Линию борта проводят от точки 7,5 через точки 2, 5,5 к точке 2.

Боковая вытачка. От точки Г3 влево откладывают 2 см. От точки 2 опускают вниз до пересечения с линией DC прямую пунктирную линию. Затем от точки пересечения с линией талии вправо и влево откладывают по 1 см, а вниз — 5,5 см. Затем обе точки 2 соединяют с точкой 2 и с точкой 5,5. Точку 2 соединяют с линией проймы.

Боковой накладной карман. От точки 5,5 проводят верхнюю линию кармана на одинаковом расстоянии от линии талии: влево 5 см, вправо 6 см. Затем от намеченных точек 5 и 6 проводят вниз линии длиной 13 см на одинаковом расстоянии от середины переда. Точки 13 соединяют. Нижние углы кармана закругляют.

Нагрудный накладной карман. От точки Г3 вправо откладывают 3 см и затем вверх тоже 3 см, а вправо — 9 см. От точки 9 вверх откладывают 1,5 см. Точки 3 и 1,5 соединяют. Затем от этих точек проводят вниз прямые линии длиной по 10 см и соединяют их. Нижние углы кармана закругляют.

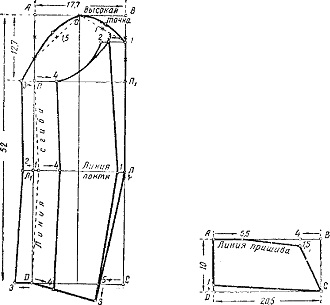

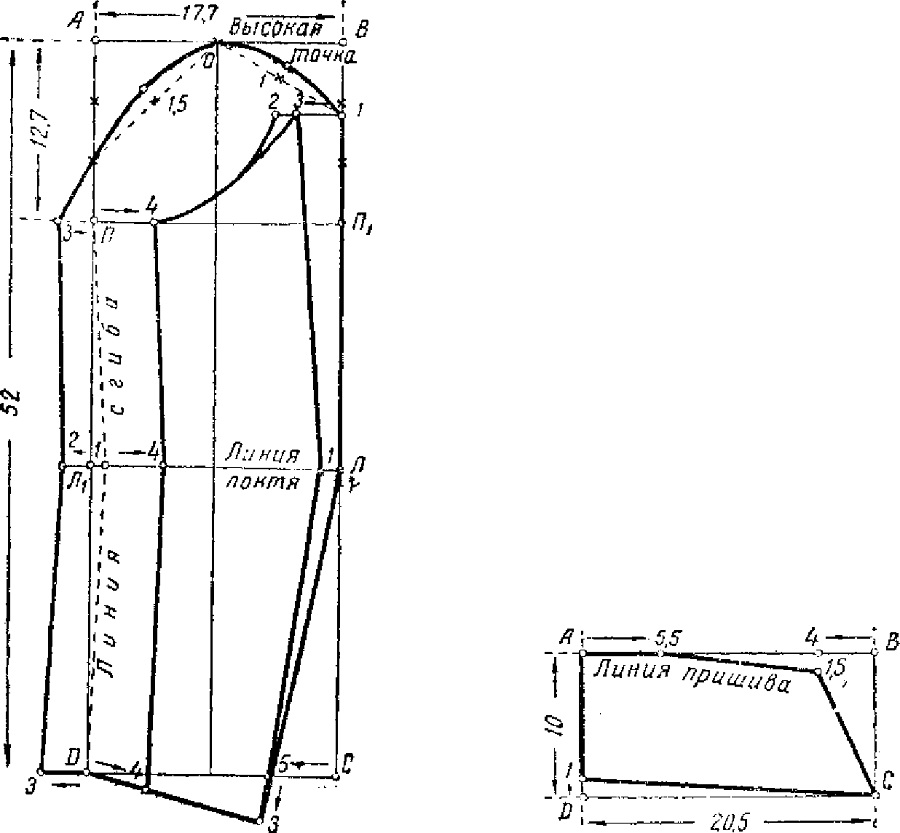

Построение чертежа выкройки двухшовного рукава



 (Рис. 37)

Построение верхней половинки рукава.

Вычерчивают прямоугольник ABCD.

Длина рукава. Линии прямоугольника AD и ВС равны 52 см (длине рукава по мерке).

Ширина верхней половинки рукава. Линии прямоугольника АВ и DC равны 17,7 см (1/3 полуокружности груди по мерке плюс 5 см для всех размеров):

38:3+5=17,7.

Линия спуска оката рукава. От точки А вниз откладывают 12,7 см и ставят точку и (1/3 полуокружности груди по мерке):

38:3=12,7.

От точки П вправо проводят прямую линию до пересечения с линией ВС и точку пересечения ставят точку П1.









Линия локтя. Линию П1С делят пополам, от точки деления откладывают вверх 1 см и ставят точку Л. От точки Л влево проводят линию локтя за линию AD на 2 см. Пересечение с линией AD ставят точку Л1.






Передний шов рукава. От точки П влево откладывают 3 см. Затем от точки D также влево откладывают 3 см. Линию переднего шва проводят от точки 3 через точку 2 (локтевая линия) к точке 3 (линия низа).

Линия оката рукава. Линию АН делят на три равные части. Линию АВ делят пополам и точку деления ставят точку О, которую соединяют пунктирной линией с нижним делением линии АП. Затем пунктирную линию делят пополам и от точки деления вверх под прямым углом к пунктирной линии откладывают 1,5 см. Линию ВП1 делят на три равные части и от верхнего деления вниз откладывают 1 см. Точку

1 соединяют пунктир ной линией с точкой О. Затем пунктирную линию делят пополам и от точки деления вверх откладывают 1 см.

Линию оката рукава проводят от точки 3 через нижнее деление линии A^ через точки 1,5, О и 1 к точке 1.0 — высокая точка рукава.

Линия локтевого шва. От точки С влево по линии DC откладывают 5 см. Линию локтевого шва проводят от точки 1 (окат рукава) через точки П1,Л и 5,удлинив ее вниз на 3 см.

Нижняя линия рукава. Точку 3 (низ рукава) соединяют с точкой D и 3.

Линия сгиба передней части рукава. От точки Л1 откладывают вправо 1 см. Линию сгиба проводят от оката рукава через точки П и 1 (локтевая линия) до точки D.

Верхнюю половинку рукава по линии переднего шва при утюжке оттягивают, а по линии локтевого шва сутюживают (припосаживают).







Построение нижней половинки рукава

Передний шов рукава. От точек П, 1 (линия сгиба) и точки D вправо откладывают по 4 см. Линию переднего шва проводят через точки 4.

Ширина нижней половинки понизу. Линию низа проводят от точки 4 до точки 3.

Ширина нижней половинки рукава по линии локтя. От точки Л влево откладывают 1 см.

Ширина нижней половинки рукава вверху. От точки 1 влево откладывают 3 см и соединяют с точкой 4 вогнутой линией. От точки 3 влево откладывают 2 см и соединяют с линией выемки.

Линия локтевого шва. Линию локтевого шва проводят от точки о через точку 1 к нижней точке 3.







Построение чертежа выкройки отложного воротника (Рис. 38)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 20,5 см (полуокружность шеи по мерке плюс 4 см для всех размеров):

16,5+4=20,5.

Ширина воротника. Линии прямоугольника AD и ВС равны 10 см.

Линия пришива воротника. От точки В влево откладывают 4 см и от намеченной точки откладывают вниз 1,5 см. Затем от точки А вправо откладывают 5,5 см (1/3 полуокружности шеи по мерке для всех размеров):




16,5:3=5,5.

Линию пришива проводят через точки А, 5,5 и 1,5.

Низ воротника. От точки D вверх откладывают 1 см и соединяют с точкой С.

Линия мысика. Точку С соединяют с точкой 1,5.
