Женская блуза с нагрудной вытачкой - выкройка

(Размер 48, рис. 52)





Для построения чертежа выкройки женской блузы (рис. 53) необходимо снять следующие мерки.
1. Длина спины до талии 38 см 1

2. Длина плеча 3-14 см

3. Полуокружность шеи 18 см















4.

Полуокружность над грудью

44 см

5.

Полуокружность груди

48 см

6.

Полуокружность бедер

50 см

7.

Длина рукава.

58 см

8.

Полуокружность запястья

9 см











Ряс. 52. Женские блузки с нагрудной вытачкой









Построение чертежа выкройки блузы



 Вычерчивают прямоугольник ABCD.

Ширина блузки. Линии АВ и CD прямоугольника равны 53 см (полуокружность груди плюс 5 см для всех размеров):

48+5=53.

Длина блузки Линии АС и BD равны 53 см (длина спины по мерке плюс 18 см для всех размеров):

38+18=56.

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/2 полуокружности груди по мерке плюс 4 см для всех размеров):

48 : 3+4=20.

От точки Г проводят вправо горизонтальную линию до пересечения с линией BD, пересечение ставят точку П.










Рис. 53. Чертеж выкройки женской блузки с нагрудной вытачкой







Линия талии. От точки А вниз откладывают 38 см и ставят точку Т (длина спины по мерке). От точки Т проводят линию вправо до пересечения с линией BD, пересечение ставят точку Т1.

Ширина спины. От точки Г2 вправо откладывают 18 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 3 см для всех размеров):

48 :3+3=19.

От точки Г2 под прямым углом проводят линию до пересечения с верхней горизонтальной линией. Пересечение ставят точку П.

Ширина проймы. От точки Г2 вправо откладывают 12 см и ставят тоску Г3 (1/4 полуокружности груди по мерке)

48:4=12.

Подъем полочки. От точки Г1 вверх проводят линию длиной 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48 : 2+0,5=24,5.

От точки Г3 вверх откладывают 24,5 см и ставят точку П1, а пересечение с линией АВ ставят точку П2. Точки П1 и Ш соединяют.


Линия бока. От точки Г2 вправо откладывают 3 см (для всех размеров) и ставят точку Г4 (1/4 ширины проймы):

12:4=3

От точки Г4 опускают вниз прямую линию до пересечения с линией CD и ставят точку Н, а пересечение с линией Т Т1 — буквой Т2.

Вспомогательные линии плеча и проймы. Линии ПГ2 и П2Г3 делят на четыре равные части.





Построение спины

Вырез горловины. От точки А вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18 : 3+0,5=6,5.

От точки 6,5 вверх откладывают 1,5 см (для всех размеров), от точки 1,5 вверх - 1 см. Точки А и 1 соединяют вогнутой линией.

Наклон плеча. От точки П вниз откладывают 2 см.

Длина плеча. От точки 1,5 (горловина) через точку 2 (наклон плеча) проводят линию плеча длиной 14 см (длина плеча по мерке плюс 1 см для всех размеров):

13 + 1=15.

Линия проймы. Линии ПГ2 и П2Г3 удлиняют вниз на 1 см. Точки 1 соединяют. От точки Г2, разделяя угол пополам» откладывают 3 см. Линию проймы проводят от точки 14, через среднюю точку деления линии ПГ2, точки 3 и Г4.

Боковой шов. От точки Т2 влево откладывают 2 см. Боковой шов проводят через точки Г4, 2 к точке Н.







Построение переда

Вырез горловины. От точки Ш влево откладывают 6,5 см и ставят точку Ш1 (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5.

Точки Ш1 и 7,5 соединяют пунктирной линией, делят ее пополам и от точки Ш через точку деления пунктирной линии откладывают 6,5 см. Точки Ш1, 6,5, 7,5 соединяют вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки Ш1 влево откладывают 4 см и затем вниз — 1 см. Точки Ш1 и 1 соединяют. От точки Г1 влево откладывают 9,5 см (вырез горловины плюс длина плеча от выреза горловины до нагрудной вытачки минус 1 см):

6,5+4—1=9,5.




Точки 1 и 9,5 соединяют.

Нагрудная вытачка. Правую линию вытачки от точки 1 до точки 9,5 делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность над грудью по мерке):

48—44=4.

Левую линию вытачки проводят от точки 9,5 через точку 4 длиной, равной правой линии вытачки, и ставят точку П3.

Длина плеча от нагрудной вытачки до проймы. Точку П2 соединяют пунктирной линией с верхней точкой деления линии ПГ2 (спина). Затем от точки П2 по пунктирной линии влево откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 соединяют пунктирной линией с нижней точкой деления линии П2Г3. Затем от точки 9 вниз откладывают 2 см и соединяют с точкой П3.

Линия проймы. Пунктирную линию от точки 2 до нижней точки деления линии П2Г3 делят пополам и от точки деления вправо откладывают 1 см. Затем от точки 1, разделяя угол пополам, откладывают 2 см. Линию проймы проводят от точки 2 (плечо) через точку 1, нижнюю точку деления линии П2Г3, точку 2 и, касаясь линии спуска проймы, к точке Г4.

Боковой шов. Отточки Т3 вправо откладывают 2 см. Боковой шов проводят через точки Г4, 2 к точке Н.

Оформление линии талии. От точки Т1 вниз откладывают 2 см и соединяют с точкой 2 (линия бока).

Оформление линии бедер. От точки С линию ВС удлиняют вниз на 2 см и ставят точку Н1. Точки и Н Н1 соединяют.

Прибавка на застежку. От точек 7,5 (горловина) и Н1 вправо откладывают по 2 см. Точки 2 соединяют прямой линией и, удлинив ее вверх на 1 см, соединяют с точкой

7,5.

Длина блузки от талии до низа равна 18 см. При крое длину блузки от линии талии до низа можно брать по желанию 12—15 см.

Примечание. Если полуокружность бедер по мерке (вместе с прибавкой 2 см) окажется больше, чем по чертежу выкройки, то при крое делают соответствующую прибавку; 2/3 разницы между полуокружностью бедер по мерке (вместе с прибавкой) и чертежу выкройки прибавляют к переду и 1/3 — к спине.









Построение чертежа выкройки одношовного рукава



 (Рис. 54)

Вычерчивают прямоугольник ABCD.

Ширина рукава. Линии прямоугольника АD и DC равны 38 см (1/3 полуокружности груди по мерке плюс 3 см, умноженное на 2 для всех размеров):

(48:3+3) х2=38.





Длина рукава. Линии прямоугольника AD и ВС равны 58 см (длина рукава по мерке), Высота оката рукава. От точки А вниз откладывают 15 см и ставят точку и (3/4 глубины проймы блузки с нагрудной вытачкой):

20:4x3=15.

От точки П вправо проводят прямую линию до пересечения с линией ВС. Точку пересечения обозначают буквой П1.

Вспомогательные линии рукава. Линию АВ делят на четыре равные части. Среднюю точку деления обозначают буквой О, а точки деления слева и справа — О1 и О2. От точек О1, О, О2 опускают вниз прямые линии до пересечения с линией DC и точки пересечения их обозначают буквами Н, Н1, Н2.

Линии оката рукава. Точки П, О, а также О, П1 соединяют пунктирными линиями. Точки пересечения пунктирными линиями вспомогательных обозначают буквами О3 и О4. Затем все отрезки пунктирных линий (между вспомогательными линиями) делят пополам. От точек деления под прямым углом к пунктирной линии откладывают: линии ПО, вниз 0,5 см, линии О3О вверх 2 см, ОО4 вверх 1,5 см, 04П1 вниз 2 см. От точки О3 вверх откладывают 1,5 см и ставят точку О5. Линию оката проводят через точки П, 0,5, О5, 2, О, 1,5, О4, 2, П1.

О — высокая точка рукава.

Линия низа рукава. От точек Н2 и С вверх откладывают по 1 см и ставят точки Н3 и Н4. От точки Н2 вверх откладывают 2 см. Линию низа рукава проводят через точки Н3, Н, Н1, 2, Н4.













Рис. 54. Чертеж выкройки одношовного рукава к женской блузке











Рис. 55. Чертеж выкройки манжеты с отворотом





Разрез для застежки. От точки П по низу рукава влево откладывают 2 см и затем вверх 10 см.

Короткий рукав. От точки О вниз откладывают 18—26 см. Через намеченную точку проводят прямую линию до пересечения с линиями AD и ВС.









Построение чертежа выкройки манжеты с отворотом (Рис. 55)

Вычерчивают прямоугольник ABCD.

Длина манжеты. Линии прямоугольника АВ и DC равны 11 см (полуокружности запястья по мерке плюс 2 см для всех размеров):

9+2=11

Ширина манжеты. Линии прямоугольника AD и ВС равны 7 см.

Отворот манжеты. От точки С влево откладывают 2 см. От точек 2 и D вниз откладывают по 3 см и соединяют их.







Построение чертежа выкройки воротника № 1 (для блузы с закрытым воротником) (Рис. 56)











Рис. 56. Чертеж выкройки воротника № 1

Рис. 57. Чертеж выкройки воротника № 2







Вычерчивают прямоугольник ABCD.

Длина воротника. Линии АВ и CD равны 22 см (полуокружность шеи по мерке плюс 4 см для всех размеров):

18+4=22.

Ширина воротника. Линии АС и BD равны 8 см.

Линия пришива. От точки В влево откладывают 4 см. Затем от точки А вниз откладывают 2 см. Точки 2 и 4 соединяют.

Линия мысика. Точки 4 и С соединяют.

Нижняя линия воротника. От точки D вверх откладывают 1 см. Точки 1 и С соединяют.



Построение чертежа выкройки воротника № 2 (для блузы с открытым воротником) (Рис. 57)

Вычерчивают прямоугольник ABCD.


Длина воротника. Линии АВ и CD равны 22 см (полуокружность шеи по мерке плюс 4 см для всех размеров):

18+4=22

Ширина воротника. Линии АС и BD равны 8 см.

Линия пришива. От точки А вправо откладывают 6 см (1/3 полуокружности шеи по мерке):

18 : 3 + 0,5=6,5

Затем от точки В влево откладывают 4 см и затем вниз 2 см. Точки 6,5 и 2 соединяют.

Линия мысика. Точки 2 и С соединяют.

Нижняя линия воротника. От точки D вверх откладывают 1 см и соединяют с точкой С.

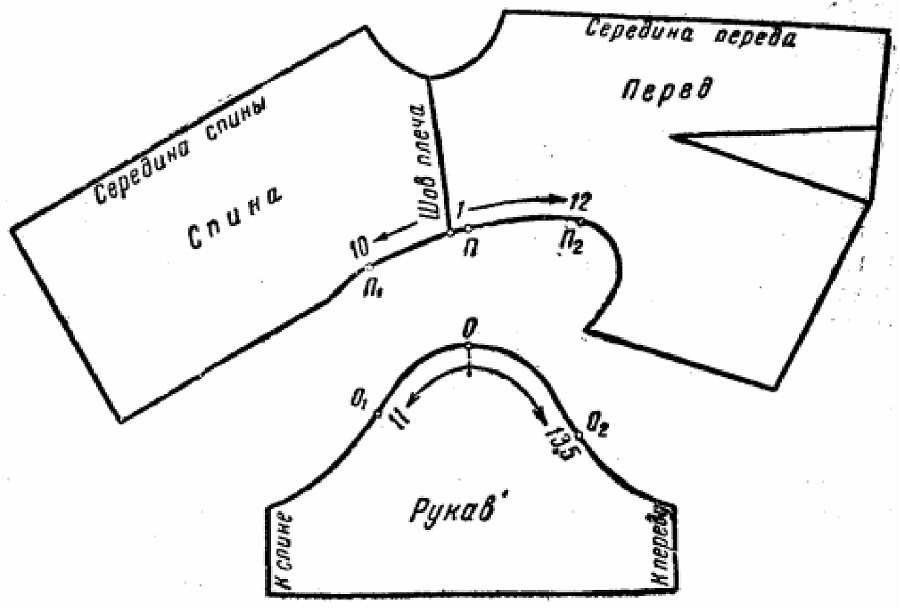

Схема втачки рукава (Рис. 58)











Рис. 58. Схема втачки рукава




При раскрое рукава необходимо отметить высокую точку на рукаве — точку О.

При втачке рукава в пройму следует отметить высокую точку и на пройме. Для этого от плечевого шва но пройме переда вправо откладывают 1 см (для всех размеров) и ставят точку П. Затем от точки П по пройме спины влево откладывают 10 см и ставят точку П1 (1/2 длины проймы спины от точки П до бокового шва спины):

20:2=10.





Затем от точки О по окату рукава вправо к переду откладывают 13,5 см и ставят точку О1 (расстояние по пройме от точки до точки П2 плюс 1,5 см на посадку рукава):

12+1,5=13,5.

После того как отметили точки на пройме и рукаве, по окату рукава от точки О1 до точки О2 прокладочным швом прокладывают первую нитку на 0,5 см, а вторую на 1 см от обрезного края. Затем все отмеченные точки по линии оката рукава и линии проймы соединяют: и Н О, П1 и О1, и О2 и вметывают по рукаву. Для более равномерного распределения посадки рукав вметывают между проложенными нитками.
