ДЕТАЛИ УЗЛА БАЛАНСА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Изготовление новой оси баланса. Наряду со вставкой цапфы в ось баланса, зачастую приходится изготовлять новую ось. Но раньше, чем перейти непосредственно к изготовлению оси баланса, следует провести ряд операций, обеспечивающих высокое качество узла баланса и связанных с ним деталей.

Вначале необходимо снять с моста баланса накладку и градусник, проверить состояние накладок и накладных камней, привести их в порядок. Затем нужно проверить место в платине, где монтируется мост баланса, и проверить сам мост, особенно там, где находятся ножки. Неровности следует зачистить мелким бархатным или полубархатньщ напильником или штихелем, но очень осторожно и аккуратно, чтобы не попортить гальваническое покрытие платины. Необходимо закрепить плотно мост на платине и проверить, не согнут ли он вверх или вниз; при необходимости

выровнять его. Затем нужно проверить состояние нижних и верхних камней, а при необходимости заменить их, проверить состояние винтов накладок л их гнезда. И уже после всех проделанных вышеуказанных операций следует удалить старую ось баланса.

Удаление старой оси баланса. Эту операцию можно делать несколькими способами:

1) обточить на токарном станке нижнюю часть фаски запле-чика, на котором насажен двойной ролик так, чтобы не задеть перекладину баланса. После обточки баланс поставить на плоский гладкий пуансон с отверстием, закрепленный в тиски, и легким ударом молотка по оси выбить ее из баланса;

2) обточить верхнюю часть, т. е. место закрепления оси баланса. Обтачивать нужно медленно и аккуратно, чтобы не задеть перекладину баланса, а затем поставить баланс на наковальню (нитбанк) и, слегка ударяя молоточком по оси, выбить ее.

Для определения длины оси без цапф следует плотно закрепить мост баланса и измерить высоту нутромером, а для определения длины оси с цапфами определить наружный размер кронциркулем. Остальные размеры оси баланса мастер определяет обмером заменяемой (старой) оси.


Последовательность обточки оси баланса показана на рис. 101. Обычно ось изготовляют из стали-серебрянки диаметром 2—2,5 мм.

Уступ оси, входящий в отверстие перекладины баланса, нужно обтачивать так, чтобы баланс плотно надевался от руки и доводился легким ударом молотка по пуансону. При этом отверстие в пуансоне должно быть немного больше диаметра уступа оси; пуансон внизу должен быть плоский.

Высота уступа должна быть немного больше толщины перекладнны баланса.

Для закрепления оси в латунной перекладине баланса применяют пуансон с плоским концом рабочей части 1 (рис. 102), а в стальной перекладине — пуансон с овальным концом 2. В обоих случаях ось закрепляют легкими ударами молотка по пуансону.

Уступ для колодки волоска должен иметь небольшой конус снизу вверх, чтобы колодку волоска можно было надеть без больших усилий.

Рис. 102. Пуансоны:
1 — рабочая часть пуансона плоская для закрепления оси баланса на латунной перекладине; 2 ~ рабочая часть пуансона овальная для закрепления оси баланса на стальной перекладине

Рис. 105. Опускание двойного ролика пинцетом:
1 — пинцет; 2 — баланс; 3 — пуансон; 4 — катушка


Место для посадки двойного ролика также должно быть обточено немного на конус, чтобы ролик входил на ось плотно от руки и вплотную доходил до упора. Ролик доводят до конца уступа с некоторым усилием плоской боковой стороной пинцета (рис. 103).

Чтобы баланс и двойной ролик садились плотно на свои места, необходимо сделать неглубокую подточку (на рис. 101 подточка показана пунктиром). Основания цапф должны иметь овальную форму в виде раструба.

Обтачиваемые цапфы должны быть одинаковой длины, а диаметр цапф должен соответствовать отверстиям в камнях для цапф осей баланса. Обтачивают цапфы вчерне с припуском под шлифовку на токарном станке, а полируют на цапф-машине.

Спицы цапф-машины бывают двух видов (рис. 104) 1 — спица снабжена у самого края поверхности обратными центрами от 0,1 до 0,3 мм, это дает возможность обрабатывать тонкие цапфы, выдвигаемые из-за края спицы острым боком резца; 2 — спица, у которой у самого края поверхности имеются по окружности сквозные отверстия, в которые входит с очень малым люфтом цилиндрическая шейка цапфы.

После изготовления и вставки оси баланса закрепляют нижнюю накладку, регулируют вертикальный люфт баланса и шлифуют камнем пятку цапфы. Далее, закрепив верхнюю накладку и градусник, еще раз окончательно проверяют вертикальный люфт и отполировывают воронилом пятки цапф, после чего проверяют биение и перевес баланса. Затем закрепляют двойной ролик, как указано выше, но так, чтобы эллипс находился как раз в центре перекладины баланса.


Работу баланса в механизме проверяют без волоска и определяют точку, где необходимо закрепить волосок так, чтобы при незаведешюй пружине анкерная вилка стояла бы точно посередине между ограничительными штифтами.

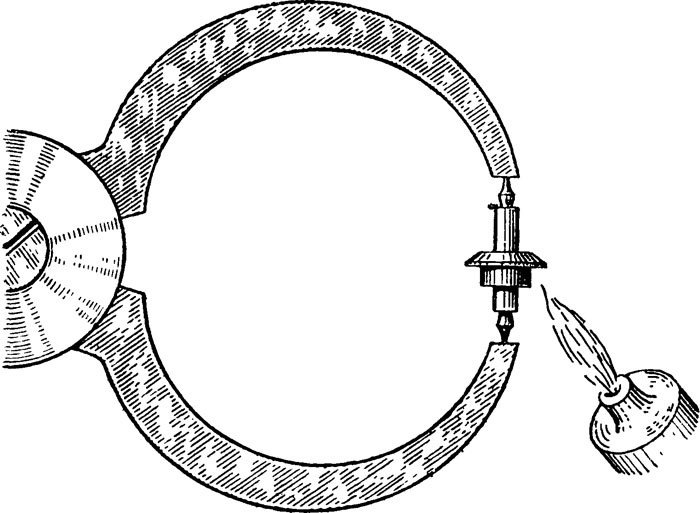

При закреплении, готовой оси иногда обнаруживается, что ось очень сильно закалена. В этом случае ее необходимо отпустить до соломенного цвета, но с тем, чтобы не задеть цапфы огнем; ось вставляют в циркуль (восьмерку) и держат над маленьким, огнем (рис. 105).

В механизме анкерного хода обычно применяют двойкой ролик. Иногда попадают в ремонт часы, имеющие баланс с одинарным роликом, поэтому о таком ролике следует сказать особо.
