ДЕТАЛИ СПУСКОВОГО МЕХАНИЗМА НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Ограничительные штифты. Если запрессовка ограничительного штифта ослабела, его необходимо заменить новым.

Штифт изготовляют из мягкой латунной проволоки для того, чтобы при необходимости его можно было подогнуть.

Если ограничительный штифт обточить на токарном станке» придавая ему малую конусность, штифт будет лучше. Штифт рекомендуется закреплять на резьбе со стороны циферблата, он не

должен выступать выше плоскости платины, а высота его должна быть такая, чтобы вилка упиралась в его середину.

Копье. Если копье короткое, его необходимо выдвинуть специальными пинцетами или поставить новое» более длинное.

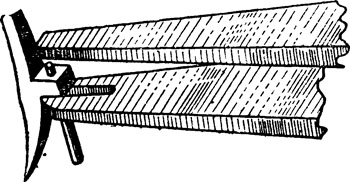

Рис. 117. Специальный пинцет для работы с копьем

На рис. 117 показано выталкивание копья для его удлинения.

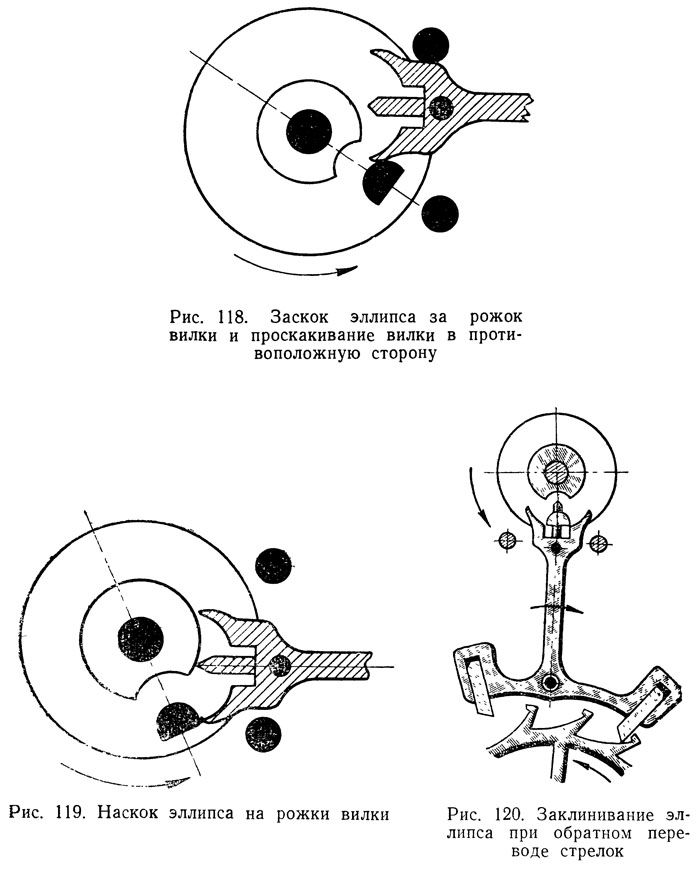

При коротком копье достаточно небольшого сотрясения, чтобы эллипс заскочил за рожок вилки (рис. 118) или попал на усик рожка анкерной вилки, — в этих случаях эллипс может быть поврежден (рис. 119). Если копье укорочено, может произойти затирание копья  предохранительный ролик или заклинивание эллипса в рожках вилки (рис. 120) при обратном переводе стрелок. Если копье в своем гнезде запрессовано слабо, надо поставить новое, выпилив его из латуни. Для устойчивости копье нужно запилить на небольшой конус, рабочую часть копья запилить бархатным напильником на две грани, но с очень небольшим скосом. Копье должно находиться в центре между рожками.

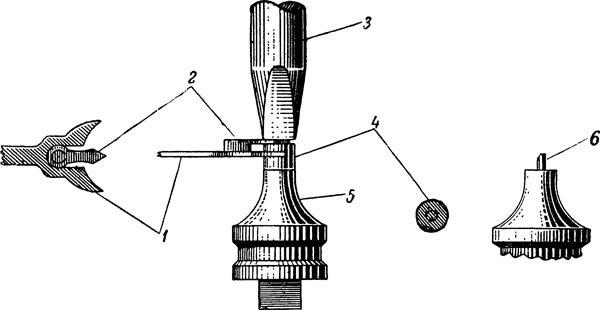

Если рабочая часть укорочена, то следует укрепить в тисках специальную наковальню, положив на плоскость наковальни копье рожками вилки вниз, но так, чтобы паз вилки вошел свободна в наковальню, и очень легким ударом молотка оттянуть копье (рис. 121). Затем при помощи бархатного напильника нужно придать копью надлежащую форму.

Если копье задевает за эллипс, следует поднять эллипс или копье и отогнуть вниз, но так, чтобы оно не касалось платины и находилось бы в центре предохранительного ролика.
