МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Баки передувочные РЗ-ФПГ
Баки передувочные РЗ-ФПГ (рис. 4) и РЗ-ФПД предназначены для сбора и транспортирования по трубопроводам мясных, жировых и нежировых мягких конфискатов и крови с помощью сжатого воздуха. Они представляют собой вертикальные цилиндрические емкости с эллиптическими днищами. К нижнему днищу по вертикальной оси каждого бака приварен переходной выгрузочный конус с фланцем для п эисоединения к трубопроводу. При монтаже к конусу необходимо присоединить гидрозатвор, выполненный в виде изогнутой трубы, поднятой вертикально до верхнего уровня заполнения бака, что позволяет накапливать в нем сырье. На верхнем днище имеется загрузочный патрубок с приваренным в верхней части фланцем [15]. Затвор передувочного бака (шиберного типа) состоит
из цилиндрической обечайки. К верхней части приварена плоская крышка, к
нижней — фланец для присоединения к загрузочному патрубку. В плоскую
крышку затвора вварена труба с фланцем для загругки сырья. К нижней
части трубы приварено кольцо с канавкой, куда вставляется резиновое
уплотнение.
Работа передувочных баков циклическая. Цикл
включает открытие затвора, загрузку сырья, закрытие затвора, передувку.
Управление передувочным баком выполняют вращением рукоятки крана до
соответствующих табличек на лицевой панели. Открывают затвор (исходное
положение) с одновременной блокировкой бака и свободной полости
пневмоцилиндра. Затем закрывают затвор, подают воздух на передувку.
Возврат в исходное положение (открывание затвора) выполняют вращением
рукоятки в обратном направлении.

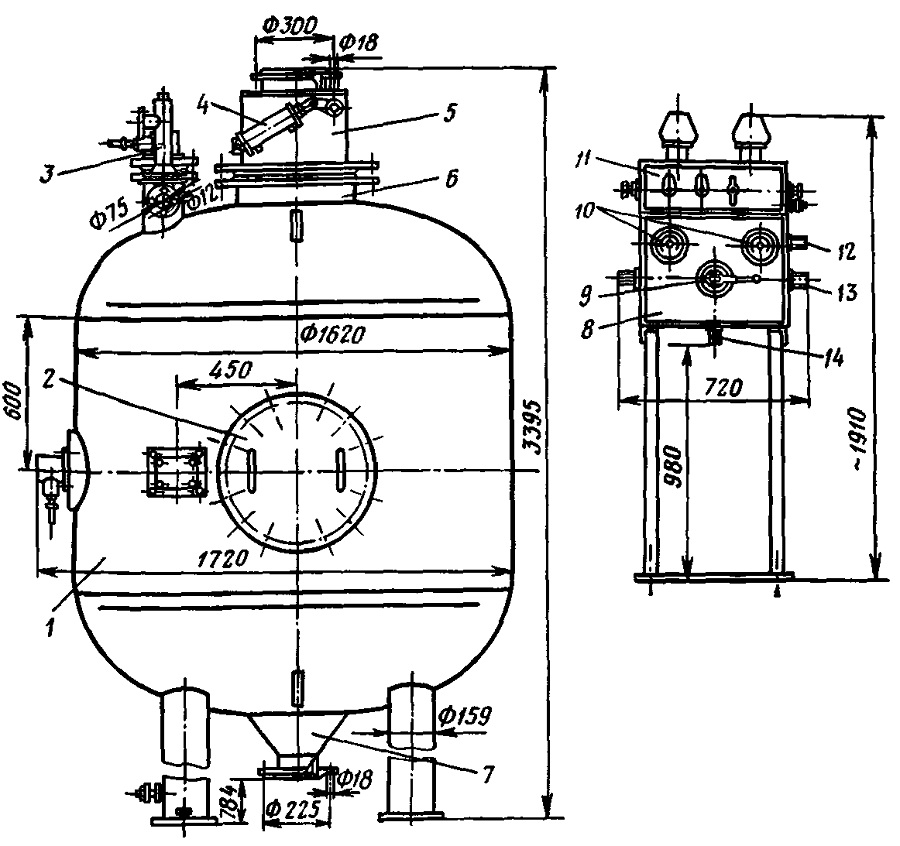

Рис. 4. Бак передувочный РЗ-ФПГ: 9 — распределительный кран; 10 — манометры; 11—электропульт; 12 —патрубок подачи воздуха для открывания затвора; 13 — патрубок; 14 — патрубок подачи воздуха для закрывания затвора
