4 УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ МОТОБЛОКА
БЕЛАРУС-08Н,-09Н
4.1 Двигатель мотоблока Беларус-08Н,-09Н
Устройство и принцип работы двигателя, его систем и механизмов приведены
в Руководстве пользователя двигателей GX240, GX270, GX340, GX390 «HONDA»,
которое прилагается к сопроводительной документации мотоблока.
4.2 Силовая передача мотоблока Беларус-08Н,-09Н
Силовая передача мотоблока состоит из муфты сцепления, коробки передач,
главной передачи, дифференциала и конечных передач. Коробка передач,
главная передача и дифференциал размещены в одном корпусе. Кроме того, в
нем смонтирован также ВОМ и механизм переключения передач.
Кинематическая схема силовой передачи приведена на рис. 5.

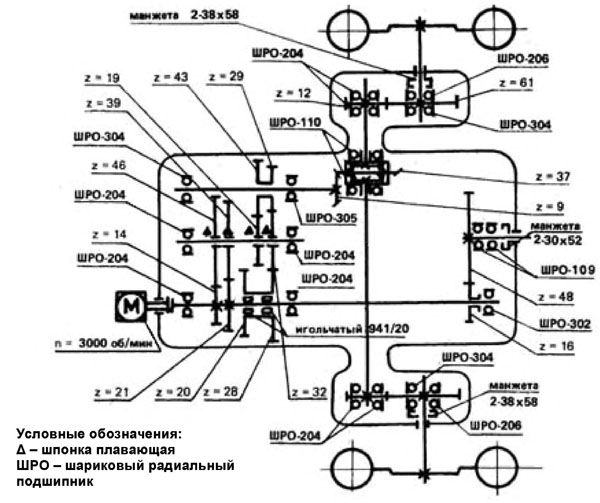

Рисунок 5 - Кинематическая схема силовой передачи
мотоблока
