Техника обработки камня

 С древних времен люди восторгались природной красотой камней-самоцветов. О них слагались песни, сказки и былины. Камень не только красив, но и долговечен. Поэтому из камней изготовляли орудия труда, оружие и украшения. Но из-за примитивности техники на обработку камней затрачивалось много труда и времени. Например; в древности у китайских мастеров на изготовление небольшой подвески из камня нефрита обычно уходило два-три года. При современной технике эту работу' выполняют за несколько, часов.

По сложности обработки камни делят на мягкие и твердые. Мягкие камни обрабатывают тем Же инструментом, что и металлические изделия. Твердые камни — специальным инструментом, описание которого приведено на с. 34. Техника обработки заключается в том, чтобы камень разрезать определенным образом, отшлифовать, придав ему нужную форму, и отполировать до зеркального блеска.

Самый простой способ обработки поделочных камней такой. На чугунную плиту насыпают абразивный порошок, заливают водой, кладут камень и трут, пока он не приобретет нужную форму. Плита должна быть чугунной, т. к. мелкозернистая структура чугуна способствует быстрой обработке камня.

Перед тем как резать камень, внимательно рассмотрите его, выявите участки с наиболее интересным рисунком или оттенками цвета. Не выбрасывайте камень с внутренними инородными включениями, ибо небольшой изъян придает готовому изделию неповторимость и подчеркивает натуральность камня. Можно создать оригинальные изделия из камней с дефектами, в том числе и с трещинами, используя их, как выразительное средство передачи своего замысла. Помните, что камень режут, шлифуют я полируют только с водой. Вода охлаждает режущий инструмент и удаляет образующийся при обработке камня шлам. Облегчить процесс обработки материалов, получить новую технологию обработки (резьба по кости, камню и рогу, гравировка, шлифовка, сверление камня) позволяют различные приспособления, которые можно изготовить на основе электромеханического привода типа К-1У4 «Умелые руки». Привод представляет собой электродвигатель с удлиненной осью 2(рис. 21) мощностью 300 Вт. По необходимости на ось насаживают точильный камень, дисковую пилу, войлочный полировальный круг или приспособление для токарных работ по дереву.

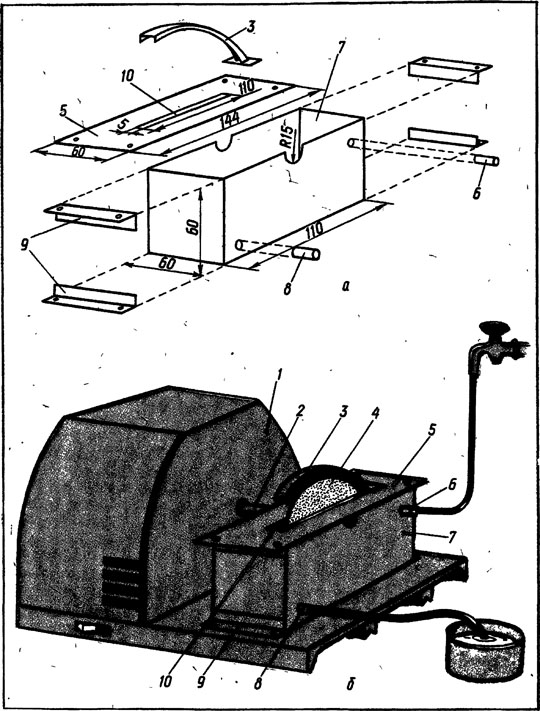

Рис. 21. Приспособление для резки камня.


Для резки камня к приводу «Умелые руки» еще нужно сделать ванночку и столик. Для этого вырежьте из жести толщиной 0,5 ... 0,7 мм заготовки и по размерам, указанным на рис. 21, а, спаяйте оловом коробочку 7. Она будет служить ванночкой для сбора воды, поскольку обязательно обрабатывают камни с подачей охлаждающей жидкости. Коробочка одновременно будет и подставкой для столика 5, на котором устанавливают разрезаемый камень. К ванночке припаяйте с двух сторон вверху и внизу уголки 9 с отверстия' ми. С помощью нижних уголков ванночку крепят к станине привода Умелые руки, болтиками, которые закручиваются1 в отверстия в станине (рис. 21). К верхним уголкам крепят столик с прорезью. К нему припаивают козырек 3 для уменьшения разбрызгивания жидкости. Его легко согнуть из полоски жести шириной 1,0 и длиной 100 мм. Для подвода охлаждающей жидкости, к отрезному кругу

4 с одного края ванночки надо впаять металлическую трубку 6 диаметром 4... 5 и длиной 15 мм. На наружный конец трубки наденьте резиновый шланг, который можно подключить к водопроводному крану. На внутренний конец  кусочек полиэтиленовой трубки, чтобы он слегка касался отрезного круга при работе. Таким образом, охлаждающая жидкость будет подаваться к поверхности круга. Внизу ванночки надо впаять металлическую трубку 8 диаметром 5 ... 6, длиной 1,5 мм для отвода воды и шлама.

Сборка приспособления производится так: установите ванночку на станину, но не закрепляйте. Наденьте отрезной алмазный круг диаметром 100.. . 125 мм на ось и закрепите гайкой. После этого установите и закрепите на ванночке столик. Произведите центровку ванночки и столику относительно отрезного круга чтобы он не задевал за края прорези 10. Теперь ванночку закрепите болтиками. Осталось подключить воду и можно работать.

Резать камень нужно в том случае, если его размеры больше, чем требуются для вашего изделия. Лишнюю часть отрезают на приспособлении с алмазным отрезным кругом, с конструкцией которого мы уже ознакомились. Камень держат в руках, поворачивая его по линии-обреза. Надо заметить, что резать камень нужно как можно точнее; для шлифовки камня с большим припуском потребуется много времени и труда. Разрезать твердый камень можно также слесарной ножовкой, вставив в рамку вместо обычного ножовочного полотна проволоку с алмазным покрытием типа АС-65-125/100. При распиливании проволокой в место распила нужно лить воду.

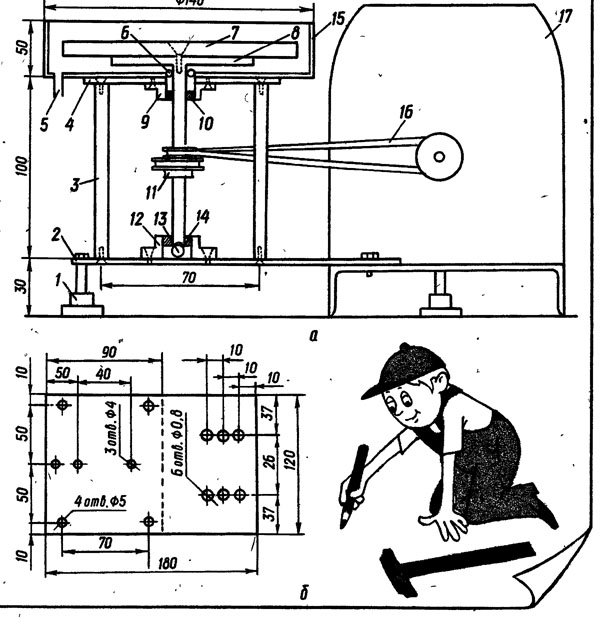

Рис. 22. Приспособление для шлифовки камня.

После того, как камень разрезан, его надо отшлифовать. Механизировать процесс шлифовки и полировки можно с помощью второго приспособления к электроприводу «Умелые руки» 17 (рис. 22, а). Для его изготовления нужен диет металла толщиной 3...4мми размерами 180 X 110 мм. Лист будет служить станиной 2, на которой монтируется все приспособление.  В листе просверлите отверстия, как показано на рис. 22, б. Из стального прутка диаметром 10 мм Заготовьте четыре стойки 3. В торцах стоек просверлите отверстия и нарежьте резьбу М4. Закрепите нижние концы стоек болтами к станине. Из того же листа металла толщиной 4 мм вырежьте крышку 4 (90Х 120 мм) с четырьмя отверстиями диаметром

5 мм по краям листа на расстоянии 10 мм от кромки. В центре листа просверлите отверстие 10 мм для оси. Разметка отверстий верхней крышки показана на рис. 22, б пунктирной линией. Четырьмя болтами верхнюю крышку прикрепите к стойкам. Теперь заготовьте обоймы 9, 12 для подшипников 10 и 14. Размеры обойм зависят от размера подшипников. По внутреннему диаметру подшипников готовьте основную деталь приспособления — опорный диск с ) 8. В центре диска просверлите отверстие и нарежьте резьбу М6 мм из жести толщиной 0,5 мм надо спаять круглый поддон 15 сбора жидких отходов, т. к. шлифовка ведется с охлаждающей костыб. К нему припаивают сливную трубку 5 диаметром 8 (иной 15 мм.
I центре поддона нужно сделать отверстие, диаметр которого  должен быть больше диаметра оси на толщину сальникового уплотнителя 6. Сальниковое уплотнение необходимо для того, чтобы вода 5разивным порошком не попадала из поддона в подшипник,  простым сальниковым уплотнением может быть резиновая ба толщиной 2... 3 мм с внутренним диаметром на 1 мм мёнь-а внешним диаметром на 5 ... 6 мм больше диаметра оси. Закрепите болтиками к верхней крышке. Установите обоймы для подшипников, затем сами подшипники и вставьте в отверстия ось
с диском. После установки первого подшипника на ось установите двойной шкив II диаметром 30... 50 мм, что позволит, переставляя ремешок 15, изменять скорость вращения диска. Перед тем как устанавливать ось в нижний подшипник, надо Дюд ось подложить шарик 13 диаметром 7 мм, который Заменит опорный подшипник! Чтобы приспособление было устойчивым, к основанию крепят опорный штифт с резиновым амортизатором на конце 1.

Для работы с приспособлением на вращающийся диск шлифовочного приспособления закрепите чугунный круг (планшайбу) 7 диаметром 120 и толщиной 15 ... 20 мм. На поверхность планшайбы насыпьте щепотку абразивного порошка, потом смочите его водой и разотрите смесь по всему кругу. Включите двигатель и, взяв камень, вращайте его по поверхности планшайбы в сторону, противоположную вращению. Периодически протирайте поверхность камня ветошью и следите, чтобы шлифуемая часть стала гладкой. Мелкие камни удобно шлифовать так. Прикрепите камень сургучом к палочке или шляпке гвоздя длиной приблизительно 150 мм. Удерживая камень за палочку, легко поворачивайте нужной стороной к планшайбе. Таким способом обычно шлифуют камни, .если хотят придать им выпуклую форму.

Процесс щлифовки имеет два этапа: грубая шлифовка для придания камню требуемой формы и доводочная — для придания гладкой поверхности перед полировкой. С этой целью .обычно используют порошки: шлифовальный с зернистостью приблизительно 100 мкм и дородочный с зернистостью 10... 20 мкм. Если у вас нет шлифовального порошка, его можно изготовить. Для этого берут вышедший из употребления корундовый точильный камень серо-зеленого , цвета и измельчают молотком на-стальной плите. Не  забудьте надеть защитные очки, чтобы защитить глаза от осколков камня. Затем крошку просеивают через сито и получают порошки. При отсутствии шлифовального приспособления с планшайбой его может заменить чугунная сковорода. Хорошие результаты также дает шлифовка небольших камней на матовом стекле.

После шлифовки камень полируют. Для этого планшайбу снимают с диска шлифовального приспособления. Само приспособление отсоединяют от станины и моют щеткой с мылом. Надо также тщательно вымыть руки, т. к. случайное попадание шлифовочного порошка на поверхность камня при полировке может испортить поверхность камня. Чистое приспособление снова закрепляют к станине и на его диск крепят войлочный круг диаметром 120 мм, на
 который насыпают щепотку порошка окиси хрома, смачивают водой и растирают по всему кругу. Включают двигатель, кладут камень на поверхность войлока и перемещают в сторону, противоположную вращению. Когда порошка оказывается недостаточно, насыпают новую порцию и смачивают водой. Обычно после четырех таких операций камень приобретает хорошую полировку. Если нет готового порошка, его можно получит, растворив пасту ГОИ в ацетоне. Качество полировки камня проверяют так: протрите полированную поверхность камня мягкой ветошью и, глядя на него возле зажжен
ной электрической лампочки, уловите изображение последней. Если -вы различаете волосок электрической лампочки — полировка хорошая. Полировку можно заменить лакировкой, т. е. покрыть поверхность камня (бесцветным лаком).

Чтобы хорошо обработать камень, надо знать его свойства, и тогда можно рациональнее построить свою работу, а главное — избежать неприятных неожиданностей. Так, например, камень роговик режется легко, но на тонкие пластинки толщиной. 1 ... 2 мм его резать нельзя, т. к. он раскалывается по плоскостям спайности. Кремень резать и шлифовать очень трудно, зато полируется камень быстро. Уральские камни родонит, лазурит легко режутся на тонкие пластины, шлифуются и полируются. Амазонит резать труднее, он крошится и рассыпается, но зато легко шлифуется и быстро полируется. Агат с включениями кристаллов горного хрусталя надо резать осторожно, т. к. кристаллы могут рассыпаться по плоскостям, спайности. Щетки горного хрусталя и аметиста отрезают вместе со слоем коренной породы толщиной в несколько миллиметров, иначе они рассыпаются на отдельные кристаллы. Морская галька режется и шлифуется легко, но из-за крупнозернистой структуры плохо полируется. Ее лучше покрыть бесцветным лаком. Бирюза часто режется не равномерно из-за включений кварца (белых зерен). Если включений нет, то ее можно обрабатывать инструментом по металлу и шлифовать шлифовальной шкуркой. Полируется она легко на войлочном круге с окислю хрома. Нефрит легко режется на очень тонкие пластинки и легко шлифуется. Полировать его надо на бязевом полировальном круге с окисью хрома и водой. Перламутровые раковины можно резать дисковой пилой с мелкими зубьями, прилагаемой в комплекте к электроприводу «Умелые руки». При резке образуется

много пыли, поэтому резать надо на открытом воздухе и поливать раковину водой. Наружную темную сторону раковины обтачивают на наждачном точиле, тоже поливая водой. Потом шлифуют и.полируют как обычные камни.

Приведенные рекомендации, конечно, не могут быть абсолютными, т. к. участки одного и того же камня могут быть разной твердости.

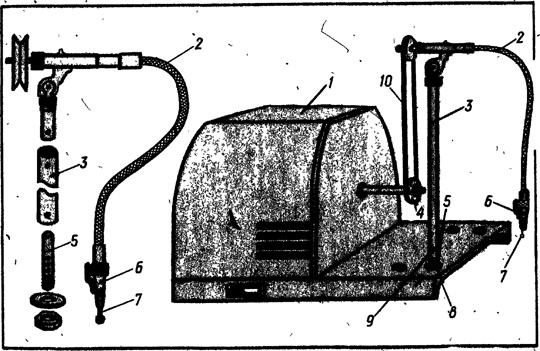

Рис. 23. Приспособление для гравировки камня.
