Для изготовления гравировального приспособления (рис. 23) к приводу «Умелые руки» I возьмите металлическую трубку 3 с внутренним диаметром 8 и длиной приблизительно 150 мм. На одном конце трубки закрепите хвостовик шланга 2. Для этого на расстоянии 15 мм от конца трубки просверлите отверстие диаметром

3,5 мм. Вставьте в трубку хвостовик и болтиком диаметром 3 мм закрепите его через просверленное ранее отверстие. Для того чтобы нижний конец трубки прикрепить к станине привода, нужен металлический стержень 5 длиной приблизительно 120 мм и диаметром немного меньше 8, чтобы он входил в трубку. На расстоянии 25 мм от нижнего конца трубки просверлите отверстие диаметром 3,5 мм. На одном конце стержня надо нарезать резьбу М5 длиной 25 мм. Там, где кончается резьба, вставьте медную шайбу 8 диаметром 12 ... 14 мм и припаяйте ее к стержню. В стержне надо просверлить три-четыре отверстия на расстоянии 10 мм друг от друга и нарезать резьбу диаметром 3 мм. Эти отверстия нужны, чтобы можно было регулировать натяжение ремня 10 перестановкой болта 9. На/ось привода нужно установить небольшой шкив 4, который можно составить из шайб разного диаметра, прилагаемых в комплекте к приводу «Умелые руки». Теперь наденьте на шкивы резиновый ремень 10. В патрон 6 вставьте бор 7 и включите привод.

И еще одно приспособление рекомендуем сделать к электродвигателю ДИ 1-3 (рис. 24). Его удобно использовать при выполнении тонких работ. Для его работы необходимо напряжение 3,5 В, которое можно получить от двух батареек типа «Марс».

Рис. 23. Приспособление для гравировки камня.

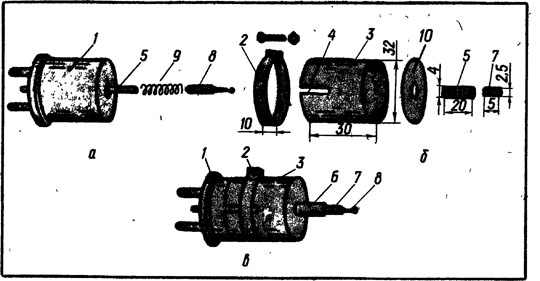

Рис. 24. Приспособление для мелких и точных работ.

Подберите стальную пружину 9 длиной приблизительно, 20 мм и внутренним диаметром около 2. Один донец пружины насадите на ось электродвигателя 5, вращая пружину против направления хода витков. Второй конец насадите на хвостовик инструмента 8 котором вы собираетесь работать. Это, может быть сверло соответствующего диаметра, бор или штифт, на конце которого закреплен войлочный кружок для полировки изделий. Направление хода витков пружины должно быта таким, чтобы сопротивление от работы сверла или бора в материале вызывало закручивание пружины иначе инструмент будет проворачиваться вхолостую. Остается сделать только кожух 3, и наш инструмент готов. 'Возьмите полоску тонкой жести шириной 30 мм и длиной приблизительно 110 мм. Полоску обогните по корпусу электродвигателя 1 и спаяйте в обечайку внутренним диаметром 32 мм. Из жести вырежьте круг 10 диаметром 32 мм, в центре просверлите отверстие диаметром 4 мм. Этот круг будет крышкой кожуха. В отверстие вставьте кусочек .металлической трубки 6 диаметром 4мм и длиной 20 мм. Трубку припаяйте к крышке кожуха 10. Внутрь свободного конца трубки вставьте еще коротенький кусочек металлической .трубки 7 длиной 5 и внутренним диаметром 2,5 .мм и припаяйте. Обе трубки можно сделать самому, обогнув полоску жести вокруг стальной спицы или . гвоздя соответствующего диаметра. Теперь крышку кожуха с трубками припаяйте по периметру к обечайке. Чтобы надежно закрепить кожух на корпусе электродвигателя, в обечайке надо сделать два продольных надреза 4 ножницами на глубину приблизительно 15 мм (рис. 24). Теперь, согните хомутик 2 из полоски жести шириной 10 мм. На : концах просверлите два отверстия диаметром 4 мм, вставьте электродвигатель в кожух и винтиком диаметром 3,5 мм стяните хомутик, плотно прижав кожух к корпусу электродвигателя 1. Вставляя двигатель в кожух, проверьте, чтобы ось его с инструментом свободно вращалась в направляющих трубках. В трубки надо запустив несколько капель машинного масла. Приспособление готово.
