Метод штамповки на металле своими руками



 На нескольких изделиях точно повторить один и тот же рисунок очень сложно. Получать одинаковые изделия в большом количестве позволяет штамповка -способ обработки металлов давлением. Используя штамповку, можно изготовить, например, Хля украшения шкатулки нужное количество деталей , с одним и тем же рисунком.

Технологию изготовления изделий способом штамповки рассмотрим на примере изготовления кулона в виде морского гребешка. Сначала надо изготовить штамп,(рис. 20, а, б, в). Штамп состоит из пуансона и матрицы. Для изготовления пуансона подберите готовый или изготовьте на токарном станке болт с круглой головкой. Он может быть любых размеров, в зависимости от того, какое изделие вы хотите сделать. Опилите головку болтах выпуклой стороны, как показано на рис. 20, а. Острые грани, которые будут у вас образовываться, плавно закруглите. Выпуклую поверхность отшлифуйте и отполируйте. Разметьте стеклографом под линейку на выпуклой
части болта 9 линий. Центральная линия (на рис. 20, б показана жирной линией) разделяет выпуклую, его часть на две половины. Остальные линии, расположенные слева и справа от нее, должны быть строго симметричными. Затем острой гранью трехгранного надфиля сделайте по этим линиям пропилы на глубину 1 ... 2 мм. Пропилы не доводите до начала створки (см. рис. 20, б). Края пропилов расширьте круглым надфилем. Выпуклую поверхность еще раз отшлифуйте и отполируйте. Пуансон готов.

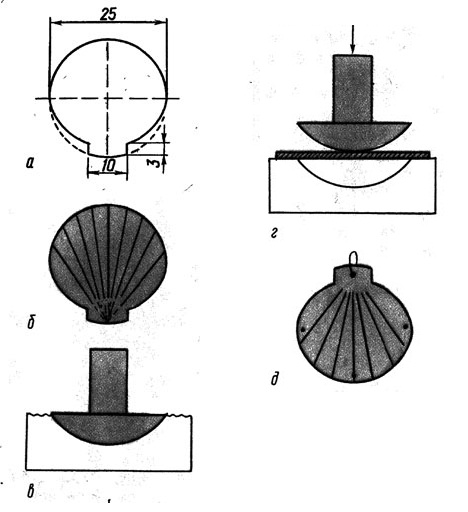

Рис. 20. Изготовление кулона в виде морского гребешка: а — опиливание болта;
б — разметка шляпки болта; в — штамп, погруженный в расплавленное олово; г — установка металлической заготовки на матрицу для штамповки; д — готовое изделие (точками указаны места соединения деталей).



Теперь можно приступать к изготовлению матрицы. В металлической посуде высотой 20;.. 30 мм расплавьте олово, погрузите в него головку пуансона (рис. 20, в). Напоминаем, что плавить олово надо только в лабораторных условиях, где есть хорошая вытяжная вентиляция, например в школьной мастерской, под руководством учителя. Погружать пуансон в расплавленный металл надо , тигельными щипцами или плоскогубцами Пуансон должен оставаться в металле до его затвердения. В результате в металле должна получиться обратная копия пуансона. Это и есть матрица. Когда пуансон и матрица остынут, можно приступать к штамповке. Для этого пуансон и матрицу (штамп) смажьте тонким слоем солидола. Приготовьте металлическую пластину толщиной 0,25... 0,35 мм, Пластина должна быть немного больше штампа. Нагрейте ее до красного цвета на огне, чтобы металл стал мягким. Затем положите ее на матрицу (рис. 20, г). Сверху над металлической пластиной установите пуансон так, чтобы выступы на нем совпали с соответствующими углублениями в матрице. Ударяя молотком по пуансону, металл вдавливают в матрицу, пока на нем не появятся заметные контуры рисунка. После этого металлическую пластинку надо вынут из матрицы и обрезать по контуру с небольшим припуском и снова отжечь, чтобы снять образовавшееся напряжение металла. Затем снова положите заготовку как можно точнее на матрицу и, ударяя по пуансону молотком, окончательно проработайте рисунок. Отштампованную пластинку выньте из матрицы, обрежьте точно по контуру штампа и опять положите на матрицу. Теперь подправьте погнутости, которые образовались -на металле при обрезке. Таким же образом изготовьте вторую деталь. Края обеих деталей пришлифуйте, чтобы они плотно прилегали 1 друг к другу без зазоров. Для этого на плоским широком личном напильнике каждую деталь опилите возвратно-поступательными движениями, слегка прижимая ее пальцами к поверхности напильника.

Чтобы пальцы не соскальзывали с изделия, протрите их порошком канифоли. Вначале шлифовать будет трудней, но по мере стачивания острых заусенцев детали начинает перемещаться по поверхности напильнику с меньшим сопротивлением. Для того чтобы облегчить шлифовку и уберечь пальцы от возможной травмы, советуем изготовить специальное приспособление. В небольшом кусочке фанеры .вырежьте сквозное отверстие по размерам вашего изделия. Положите фанеру на напильник, я в отверстие вставьте шлифуемое изделие. Перемещая фанеру по поверхности напильника, слегка Принимайте изделие сверху. Когда кромки обеих деталей будут пришлифованы так, что на горизонтальной плоскости напильника не будет зазоров, детали приложите одну, к другой и проверьте, совпадают ли кромки по контуру раковины. Когда обе детали будут прилегать без зазоров и выступов, надо в четырех противоположных точках вогнутой части обеих половинок залудить паяльником небольшие участки металла и наплавить олово в виде шариков возле самых кромок, как показано на рис. 20, д. Затем обе половинки сложите Вместе как можно точнее и обвяжите тонкой проволокой. Жало паяльника тщательно очистите от остатков олова и прогрейте им залуженные места, но уже снаружи раковины. Олово, находящееся внутри обеих Деталей, расплавится и сольется. Этим будет обеспечена механическая прочность изделия. Остается к раковине припаять сверху медное колечко для цепочки, а само изделие отшлифовать и отполировать. Если кулон изготовлен* из металла, который подвержен быстрому окислению, например из меди, тогда на него желательно нанести какое-либо защитное покрытие.  Есть очень простой способ нанесения покрытия .на металлический предмет: изделие тщательно обезжиривают и помещают на несколько часов в отработанный фиксаж.

Изделие. покрывается слоем серебра, который придает ему красивый вид. В этом процессе успех зависит от тщательности обезжиривания металлической поверхности изделия.
