Скрепление деталей нагелями

Скрепление деталей нагелями (деревянными гвоздями) встречается в столярных работах очень часто, особенно в шиповых соединениях. Толщина нагелей от 3 до 12 мм. Забивают их в просверленное отверстие и укрепляют на клею. Конец нагеля заостряют, чтобы клей, которым он смазан перед вколачиванием, не был стерт краем отверстия, а проник вглубь вместе с нагелем.

Для скрепления деталей, изготовленных из мягкой древесины, нагели делают из древесины твердых пород, придавая им почти квадратную форму. Такие нагели раздвигают волокна сильнее и крепче сжимаются ими. Для скрепления изделий, изготовленных из древесины твердых пород, применяют нагели из мягкой древесины и делают их круглой формы. Такие нагели лучше обжимаются и плотнее охватываются стенками отверстия (рис. 311,а).

Соединения могут быть на одном или двух нагелях. В пер-вом случае нагель располагают в середине соединения, во втором — по диагонали, соединяющей внутренний и наружный углы соединения на расстоянии 1/4 длины диагонали от этих углов или на 1/3 и 1/4 ширины брусков (рис. 311, б, в).

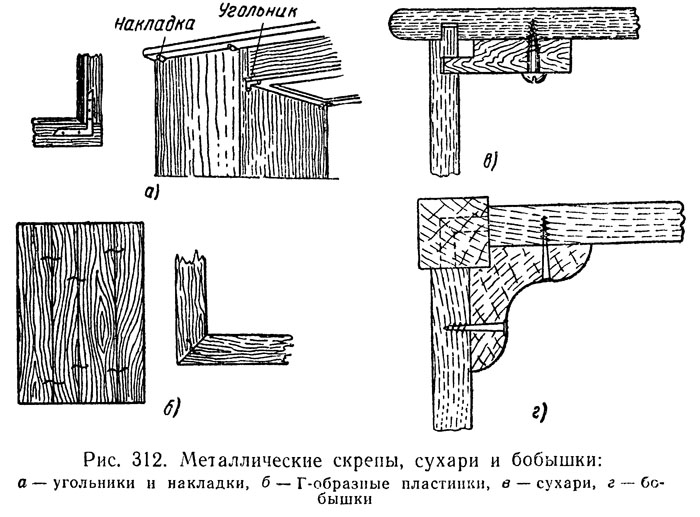

Для дополнительного крепления угловых соединений в изде^ лиях с непрозрачной отделкой применяют металлические угольники и накладки (рис. 312, а). Используются они в оконных переплетах, для соединения частей разборных изделий и привертываются шурупами.


При сборке щитов применяют также металлические пластинки треугольной или ленточно-волнистой Г-образной формы (рис.

312, б). Пластинки вдавливают в кромки соединяемых деталей. Они служат либо для дополнительного крепления клеевого шва, либо как самостоятельное средство соединения.

Сухари применяют для соединения крышек столов или сидений табуретов (рис. 312, в). Деревянные угольники или бобышки предназначаются для дополнительного крепления при сопряжениях царг с ножками стульев, диванов, кресел, столов, а также сидений стульев, кресел и крышек столиков (рис. 312, г).
