Станок для зарезки горбыльков

Станок для зарезки горбыльков

Станок для зарезки горбыльков (рис. 280, а) состоит из трех основных частей: станины со шпинделем и электродвигателем, рабочей головки и шаблона.

Чугунную станину 1 укрепляют на рабочем столе; на консольной части станины имеется втулка 8, внутри которой проходит стержень-шпиндель 3. К нижнему концу шпинделя крепится рабочая головка 9. Передвигается шпиндель рычагом; ось вращения рычага укреплена на верхней части станины. Короткое плечо рычага снабжено противовесом. На верхнем конце шпинделя есть небольшая площадка 5, на которой установлен электродвигатель 4, приводящий в действие (при помощи ременной передачи) дисковые пилы.

Рабочая головка станка (рис. 280, б) состоит из двух дисковых пил диаметром 120 мм, предназначенных для образования прорези в горбыльках, и шести стамесок 2, расположенных под углом, соответствующим профилю зарезки горбыльков. Для уменьшения усилия срезания лезвия четырех боковых стамесок скошены. Верхняя часть рабочей головки, в которой размещены дисковые пилы, прикрыта ограждающим кожухом 3.

. Шаблон служит для установки горбыльков на рабочем столе. Станочник зажимает горбылек в шаблоне станка, затем включает электродвигатель, приводящий в движение дисковые пилы, и, плавно опуская рычаг, одновременно запиливает горбылек на глубину до 30 мм и зарезает его стамесками. Производительность станка 120 сопряжений в час.

Рис. 280. Станок для зарезки горбыльков: а — вид спереди и сбоку: 1 — чугунная станина, 2 — противовес, 3 — шпиндель, 4 — электродвигатель, 5 — площадка для электродвигателя, 6 — рычаг, 7 — ремень, 8 — втулка, 9 — рабочая головка, 10 — шаблон; б — рабочая головка: 1 — дисковая пила, 2 — стамески, 3 — ограждающий кожух

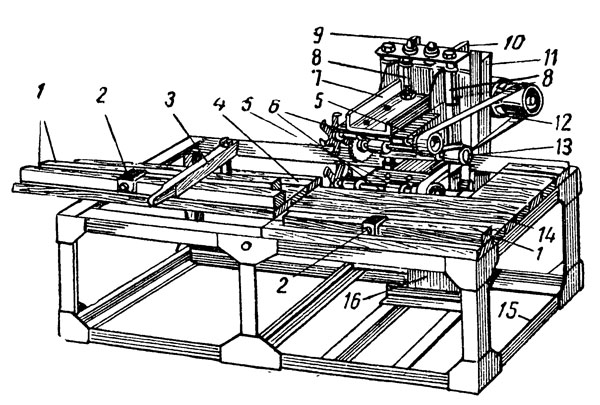

Рис. 281. Станок фрезер-усорез конструкции Б. К- Нечунаева с металлической станиной:
1 — направляющие бруски, 2 — струбцины-ограничители,
3 — рычажный прижим, 4 — каретка, 5 — плиты, 6 — рабочие валы для шипорезных крючьев, 7 — кронштейн,
8 — штоки, 9 — регулировочные винты, 10 — монтажная стойка станка, 11 — наклонный швеллер, 12 — электродвигатель, 13 — рабочий вал для дисковых пил, 14 — крышка,
15 — станина, 16 — монтажная стойка станка

Б.К. Нечунаев сконструировал станок фрезер-усорез (рис. 281), на котором одновременно зарезают «на ус» и вполдерева, т. е. получают полную заготовку встречных сопряжений горбыльков (рис. 282).

На станке усовую выемку в горбыльке с каждой его стороны зарезают тремя крючьями собранными на специальном стакане в виде набора. Зарезка вполдерева производится набором из трех дисковых пил 2 диаметром 180 мм, также собранных на стакане.

Высокая скорость резания и косая заточка режущих кромок шипорезных крючьев при поперечном фрезеровании горбыль-ков 3 не цает скалывания волокон древесины, что обычно бывает при изготовлении усорезных выемок ручным способом.

На этом станке горбыльки обрабатывают по ограничителям без предварительной разметки. Сначала горбылек укладывают на два направляющих бруска каретки и упирают плечом шипа, имеющимся на торце горбылька, в струбцину каретки. Затем рычагом горбылек прижимают к направляющим брускам каретки, которая подвигается вперед до упора в ограничитель ее хода.

При движении каретки вначале горбылек зарезается «на ус», а затем вполдерева, после чего каретка возвращается в исходное положение.

Горбылек переворачивают на каретке, упирают в ограничитель плечом шипа, находящегося на втором торце, и снова зажимают. Во время повторного движения каретки зарезается второе встречное сопряжение. Если требуется зарезать на одном горбыльке более двух встречных сопряжений, то на направляющем бруске, прикрепленном к крышке станины, устанавливают вторую струбцину-ограничитель.

Фрезер-усорез, отличаясь простотой обслуживания, увеличивает производительность по сравнению с ручными станками, используемыми для зарезки горбыльков «на ус», в три раза.

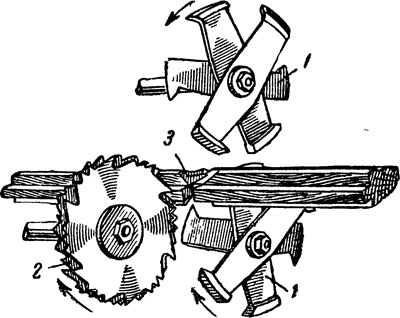

Рис. 282. Изготовление встречных сопряжений на фрезере-усорезе 1 — крючья, 2 — дисковые пилы, 3 — горбыльки
