АГРЕГАТНЫЕ СИЛОВЫЕ ГОЛОВКИ ДЕРЕВООБРАБАТЫВАЮЩИХ ПРОИЗВОДСТВ

В настоящее время проведена значительная работа по созданию агрегатных силовых головок, которые применяются в новых агрегатных станках, автоматических и полуавтоматических линиях и дают большой экономический эффект. Агрегатные силовые головки можно устанавливать на большинстве универсальных станков, превращая их в специализированные. Наряду с этим многие головки могут работать самостоятельно. Если их закрепить на специальных станинах, они будут выполнять сверление, фрезерование, шлифование и другие операции.

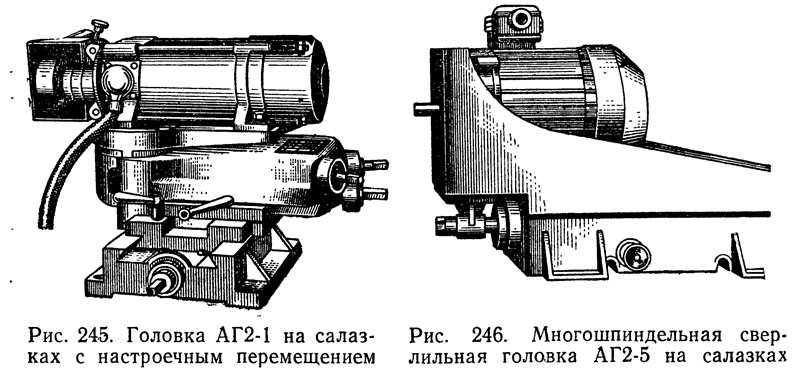

Головка АГ2-1 на салазках с настроечным перемещением (рис. 245) крепится на станке кронштейном. На кронштейне в направляющих типа «ласточкин хвост» установлен суппорт горизонтального перемещения. На суппорте специально поворачивающимся фланцем укреплена подмоторная плита с электродвигателем переменного тока 220 или 380 в. Режущий инструмент крепится на конце электродвигателя. Поворачивается подмоторная плита на определенный угол червячной парой, находящейся внутри супорта. Все виды перемещения и поворота обеспечены стопорными устройствами.. Для облегчения наладки головки установлены шкалы и лимбы. Производится управление станком от конечных выключателей. Головка оборудована быстросъем-ным ограждением режущего инструмента и имеет патрубок для присоединения к цеховой эксгаустерной установке.

Предназначена агрегатная головка АГ2-1 для поперечного и продольного фрезерования и пиления деревянных деталей. Наибольший диаметр фрезы 125 мм, наибольший диаметр пилы 250 мм, число оборотов фрезы в минуту 3000, вес головки 110 кг.

Многошпиндельная сверлильная головка АГ2-5 на салазках (рис. 246) имеет литой чугунный корпус, на котором смонтированы все ее основные узлы и детали. На передней стенке суппорта с внутренней стороны закреплен фланцевый электродвигатель ДПТ32-2. Для крепления сверлильных насадок с наружной стороны передней стенки суппорта имеются отверстия.

В передней части суппорта закреплен кронштейн. Он непосредственно связан со штоком цилиндра и перемещает суппорт по направляющим типа «ласточкин хвост».

Вся пневмогидравлическая система механизированного перемещения и управления подачи инструмента заключена в корпусе головки. Внутри корпуса расточены отверстия под гидравлический и пневматический цилиндры. Для регулирования скорости рабочего хода имеется дроссель, смонтированный с правой стороны корпуса цилиндра. Агрегатная головка может быть установлена в горизонтальном и вертикальном положениях. От конечных выключателей производится управление головкой и воздухораспределителем.

Агрегатная сверлильная головка АГ2-5 предназначена для сверления в деревянных деталях отверстий вдоль и поперек волокон. Условный диаметр сверления 24 мм, число оборотов шпинделя 3000 в минуту, наибольшая длина рабочего хода 120 мм, вес головки 71 кг.
