ПРИСПОСОБЛЕНИЯ И ОБОРУДОВАНИЕ, ПРИМЕНЯЕМЫЕ ПРИ СКЛЕИВАНИИ ДЕРЕВА

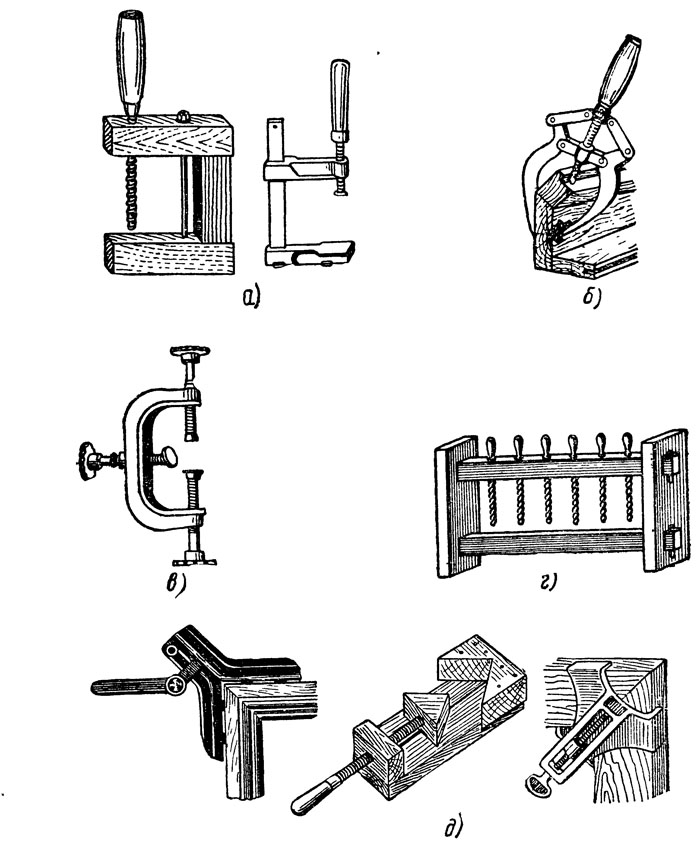

Для сжатия склеиваемых деталей используют различные приспособления. Для зажима небольших деталей широко применяются деревянные и металлические струбцины (рис. 294).

Обыкновенные струбцины состоят из трех деревянных брусков, связанных в П-образный хомут, и деревянного винта. Чтобы увеличить жесткость струбцины, параллельно и поблизости от среднего бруска часто пропускают стальной болт.

Для сжатия деталей, собираемых «на ус» (например, углы рам), применяют угловые струбцины — деревянные с клиньями или винтами и металлические.

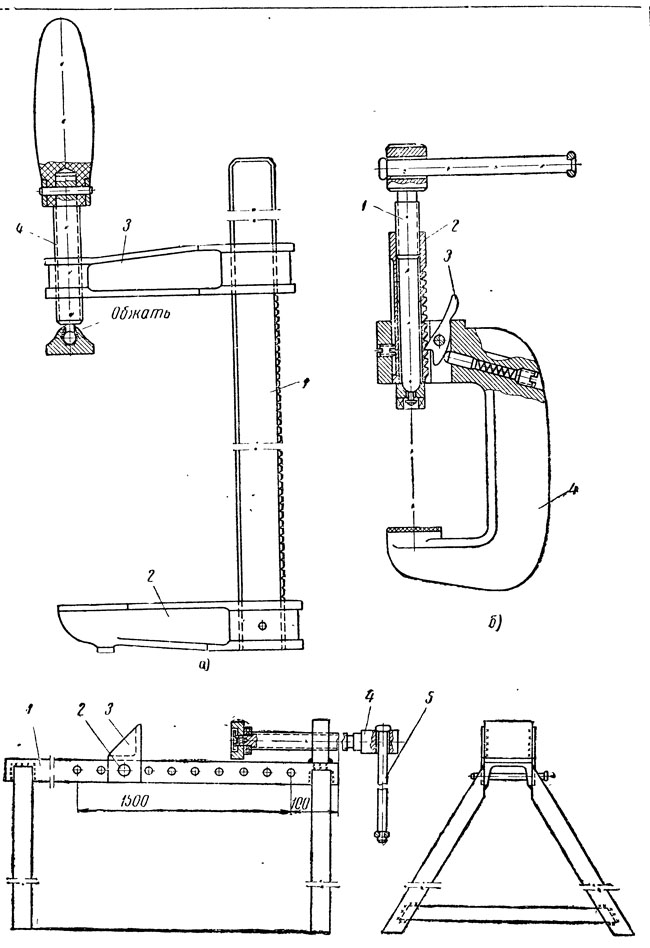

Обычные винтовые струбцины имеют недостаток: при зажиме деталей на отвертывание и завертывание винта нужно затрачивать много времени. Поэтому были созданы быстродействующие струбцины. Струбцина на рис. 295, а состоит из направляющей линейки 1, жестко скрепленной с основанием 2 и подвижной частью 3. Винтом 4 производится сжатие собираемых деталей, при этом подвижная часть 3 удерживается в нужном положении трением, возникающим в процессе сжатия. В свободном состоянии подвижная часть легко перемещается по линейке 1.

Струбцина, показанная на рис. 295, б, состоит из скобы 4, подвижной рейки 2 с винтом 1 и фиксирующей собачки 3. Ход подвижной рейки 2 составляет 77 мм. Винт 1 перемещается на 33 мм, общин ход перемещения составляет 110 мм. Быстрое перемещение рейки с винтом вверх производится после расцепления собачки с рейкой нажатием на рычажок собачки в сторону рейки 2. Перемещение рейки 2 вниз возможно без нажатия на рычажок собачки 3 в этом случае слышны пощелкивания собачки по рейке. При зажиме рейка 2 досылается до закрепляемых деталей; окончательный сжим производится винтом 1; собачка 3 стопорит рейку, не позволяя ей перемещаться вверх.

Струбцина для склейки щитов, рам, дверей и других изделий показана на рис. 295, в. В силу того, что размеры склеиваемых деталей большие, применяются две струбцины и устанавливаются они рядом. Подвижная губка 3 со штырем 2, расположенная на козлах 1, устанавливается предварительно на требуемый размер запрессовываемых щитов. Окончательное сжатие производится винтом 4 с рукояткой 5.

Чтобы удержать в вертикальном положении собираемый оконный переплет или дверное полотно, применяют специальные подставки-зажимы.

Подставка-зажим Антрушина (рис. 296, а) состоит из двух шарнирно скрепленных частей, между которыми имеется отверстие (гнездо) шириной 60 мм, равное толщине брусков оконного переплета или дверного полотна. Под тяжестью оконного переплета или дверного полотна подставка в середине прогибается и плотно зажимает изделие. Если изделие в гнезде держится неплотно, т. е. между изделием и стенками гнезда остаются зазоры, то в зазоры вставляют кусочки фанеры.


Рис. 296. Подставки-зажимы: а — Антрушина, б — Кибасова

Рис. 297. Сжимы металлические для щитов

На рис. 296, б изображена подставка-зажим Кибасова. Основной частью ее является стойка с пазом. Внизу стойка с подставкой скреплена шарнирной петлей и может принимать нужное наклонное положение, фиксируемое при помощи переставного подкоса. Изделие вставляют одной стороной в паз и зажимают клином.
Приспособления для сжатия делянок, склеиваемых в щиты, показаны на рис. 297. Постели сжимов должны быть ровными и гладкими, а упоры перпендикулярны к постелям. Для более равномерного распределения давления к краям щита прикладывают вспомогательные бруски.

Для одновременного сплачивания нескольких щитов используют приспособление, называемое хомутом. Состоит оно из четырех массивных брусьев, связанных вертикально в прямоугольную раму. При сплачивании щитов из более или менее длинных делянок пользуются двумя-тремя хомутами. На нижние горизонтальные брусья хомутов укладывают массивную деревянную выстроганную под линейку плиту. Собранный для сплачивания щит укладывают на плиту и заклинивают между стойками хо-
мута. На щит кладут поперечные профугованные прокладки одинаковой толщины и на них укладывают второй собранный щит и его также заклинивают. Таким способом заполняют сплачиваемыми щитами весь проем хомута. Необходимо особо следить за сжатием нижних щитов, чтобы при забивке средних клиньев нижние не ослабли.
Заполнив щитами хомут доверху, сжимают его в вертикальном направлении,
забивая клинья между прокладкой, положенной на верхний щит, и верхним брусом хомута. Это предупреждает выпучивание и коробление щитов.

На деревообрабатывающих предприятиях при массовом склеивании щитов применяют веерную вайму упрощенной конструкции (рис. 298).

Для предохранения склеиваемых щитов от выпучивания их прижимают сверху планками. За один оборот вайма дает возможность склеить двенадцать щитов. За время, необходимое для полного оборота ваймы, клей успевает схватиться, и щиты могут быть вынуты из ваймы. Кроме шестисекционной ваймы, применяют двенадцати- и двадцатичетырехсекционные ваймы такого же принципа действия.

На крупных механизированных деревообрабатывающих предприятиях щиты сплачивают в клеильно-конвейерных вай-мах и щитосшивательных автоматах.
