Вертикальный сверлильно-пазовальный станок СвП

Вертикальный сверлильно-пазовальный станок СвП изображен на рис. 216. Вертикальные одношпиндельные сверлильные станки являются наиболее распространенными. Обычно шпиндель таких станков подается вручную на обрабатываемую деталь, положенную на стол станка, а сам стол может быть установлен на требуемую высоту и повернут на нужный угол.

Размеры получаемого на станке отверстия или паза: диаметр 40 мм, ширина 25 мм, длина 200 мм, глубина 100 мм. Число оборотов шпинделя в минуту 3000 и 4500. Мощность электродвигателя 1,7 кет. Вес станка 420 кг.

Вертикальный (сверлильночпазовальный станок СвП имеет шпиндель 9, смонтированный в специальных направляющих гильзах, где он свободно перемещается при помощи педали 2
или ручки и приводится во вращение ремнем от электродвигателя 10, расположенного с другой стороны колонки. Стол 6 станка см онтирован на настравляющих, по которым он перемещается маховичком 5 и реечньим устройствам. Стол мажет быть установлен под нужным углом при помощи маховичка 12 и закреплен вертикально, что дает (возможность сверлить отверстия в кромке плюской или рамочной детали.

Кронштейн 4 стола закрепляется в повернутом положении ручками. Заготовки крепят прижимами.

Перемещение стола в горизонтальном направлении дает возможность использовать станок как сверлильно-пазовальный.

Сверление нескольких отверстий, имеющих различное расположение в детали, выполняется также по кондуктору-шаблону с отверстиями, расположенными не по прямой. Изготовляется шаблон обычно из листовой стали и накладывается на обрабатываемую деталь сверху. Иногда он изготовляется в виде коробки с откидной крышкой и прижимом.

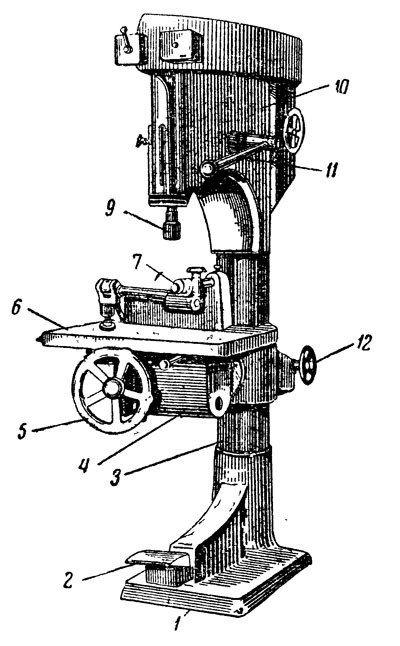

Рис. 216. Вертикальный сверлильно-пазовальный станок СвП:
1 — станина, 2 — педаль, 3 — колонка, 4 — кронштейн, 5 — маховичок передвижения стола по направляющим, 6 — стол, 7 — прижим, 9 — шпиндель, 10 — электродвигатель, 11 — ручка подачи шпинделя, 12 — маховичок подъема стола
