Инструменты для строгания профильных (фигурных) поверхностей


Фальцгобель (рис. 107, а) применяют для отборки фальцев и четвертей. Железки фальцгобеля одинарные, бывают прямые и косые. Толщина железки у фальцгобеля должна быть в верхней части меньше на 1 мм, чем в нижней. Углы верхней хвостовой части железки закруглены. Раковина односторонняя, стружка вылетает влево от колодки. Четверти, отобранные фальцгобелем, зачищают зензубелем.

Подошва фальцгобеля ступенчатая, имеет щеку, которой -он во время строгания прижимается к кромке доски или бруска, чем и определяется ширина фальца. Глубина фальца определяется уступом, который позволяет строгать до тех пор, пока верхняя кромка его не упрется в поверхность доски или бруска. При работе фальцгобелем нет необходимости предварительно расчерчивать фальц. Он дает выемку одного определенного размера.

Универсальный фальцгобель (рис. 107, б) используют для отборки фальцев разных размеров. Постоянная щека универсального фальцгобеля и уступ на подошве заменены передвижными металлическими угольниками 1 и 5. В зависимости от нужной ширины и глубины фальца угольники устанавливают на определенных местах и закрепляют винтами 4. Сбоку колодки укреплен остроконечный резец 2. Он врезан в колодку заподлицо и выступает острым концом 6 на поверхность подошвы не более 0,5 мм. Резец закреплен хомутиком 3, противоположный конец которого имеет резьбу и гайку (барашек), расположенные на обратной стороне колодки.
Резец 2 предназначен для подрезания вертикальной полки фальца.

Гратобель служит для отборки фальцев, имеющих в сечении форму треугольника; такой остроугольный фальц называется гратом. Отличается гратобель от фальцгобеля тем, что лезвие его железки скошено под углом 75—80°.

Шпунтубель (рис. 107, в) применяется для отборки на кромках или пласти детали прямоугольного паза (шпунта), расположенного на заданном расстоянии от края. Он имеет две колодки, соединенные между собой винтами. Колодки устанавливают в зависимости от расстояния паза до кромки доски.

Подошва шпунтубеля образуется вставленной в колодку снизу металлической пластинкой толщиной 4 мм с прорезыо для железки. Для отборки пазов различной ширины необходимо иметь набор железок шириной от 3 до 15 мм.

Грунтубель (рис. 107, г) служит для выборки паза для гребня, отобранного гратобелем, или для выстрагивания и зачистки трапециевидного паза поперек волокон, пропиленного наградной.

Колодка грунтубеля снабжена двумя ручками и имеет прорезь для железки. Железку изготовляют в виде крючка с одним лезвием и закрепляют в колодке клином или винтом с барашком.

Зензубель (рис. 107, д) применяется для отборки и зачистки на кромках деталей четвертей и фальцев. Колодка зензубеля высокая и узкая. Подошва прямая. Зензубели бывают одинарные и двойные. Стружка выходит через боковое отверстие. Железку, имеющую вид лопатки, вставляют в колодку снизу узким хвостовиком под углом резания 45—49°. Железка может быть поставлена прямо, т. е. поперек колодки, или косо, под углом к боковой плоскости инструмента. Зензубель с косо поставленной железкой дает более чистую поверхность и применяется при выборке четвертей в торце.

Для зачистки зензубелем фальцев, выстроганных другими инструментами, применяют двойную железку (с горбатиком).

Федергобелем отбирают на кромке гребень, вставляемый в паз. Состоит он из колодки с железкой П-образной формы.

Галтель (рис. 107, е) служит для выстрагивания желобков различной ширины и глубины с различным радиусом закругления. Колодка имеет выпуклую подошву. Лезвие железки имеет форму удлиненного полуовала. Леток сквозной.

Штап (рис. 107, ж) применяется для закругления лицевых кромок щитов, брусков и штапиков, а также тонких брусочков, используемых для прикрытия клеевых швов, зазоров в местах разъемных соединений и для внешнего оформления деталей. Подошва колодки и лезвие железки вогнуты по полуокружности. Леток — односторонняя раковина.
Полуштап — это штап, лезвие которого представляет собой часть окружности (полуовал).

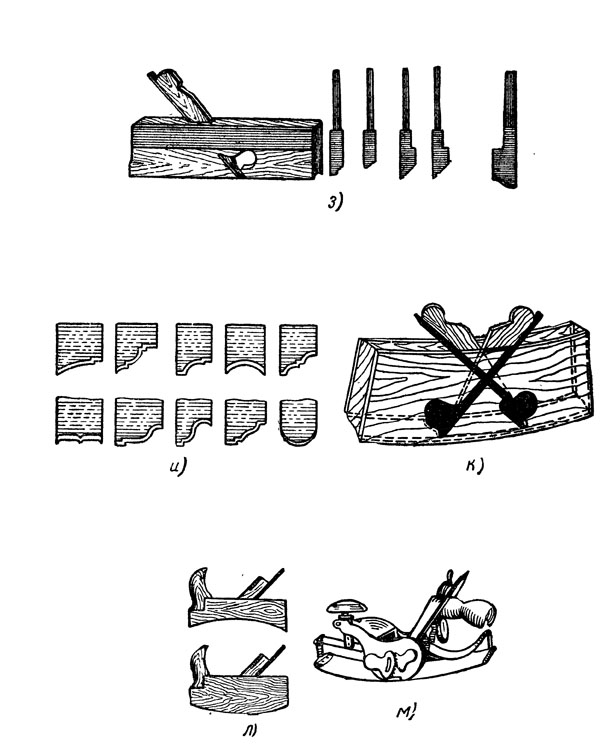

Калевка (рис. 107, з) служит для отборки разных фигурных профилей на рейках, кромках досок и на карнизах багеток для рамок. Калевка представляет собой видоизмененный фальцгобель. Лезвие железки калевки должно иметь такой же профиль, как и сечение подошвы колодки. Нижняя часть колодки калевки, ее подошва и лезвие должны иметь форму, обратную той, которую следует получить при строгании (рис. 107, а).

Каждой калевкой можно отбирать только один определенный профиль. Леток — односторонняя раковина.

Карнизник применяется для отборки карнизных брусков и наличников со сложным профилем.

Фигарей служит для отборки широкой фаски на краях толстой дощатой филенки. Имеет он широкую наклонную к горизонтали или фигурную подошву, железку косую или профильную шириной до 90 мм.

Универсальная калевка с двумя встречными железками (рис. 107, к) применяется для отборки фигурных профилей с противоположных концов на выпуклых и вогнутых поверхностях деревянных деталей.

Горбач (рис. 107, л, м) применяется для строгания выпуклых и вогнутых поверхностей. Подошва его колодки вогнутая или выпуклая по всей длине рубанка и должна соответствовать кривизне обрабатываемой поверхности. Железка двойная ру-баночная. Резец имеет прямое лезвие. Горбач с деревянной колодкой, имеющей постоянную кривизну, мало удобен, поэтому чаще * применяется горбач с металлической колодкой, которым можно строгать выпуклые и вогнутые поверхности разной кривизны.

Размеры инструментов для строгания профильных (фигурных) поверхностей приведены в табл. 4.

Таблица 4
Размеры инструментов для строгания профильных (фигурных) поверхностей
