Инструменты для строгания плоских поверхностей дерева

Шерхебель (рис. 104, а) применяется для первоначального грубого строгания досок и заготовок в продольном и поперечном направлении, особенно когда надо снять толстый слой древесины. Железка имеет овальную режущую кромку, что позволяет строгать шерхебелем как поперек волокон, так и под разными углами к ним. Устанавливая в колодку железку, ее выпускают за плоскость подошвы до 3 мм. Стружка при строгании получается узкая и толстая, а на обрабатываемой поверхности остаются неровности в виде желобчатых углублений.

Рубанок одинарный (рис. 104, б) предназначается для выравнивания поверхности материала после распиливания или строгания шерхебелем, а также для первоначального ровного, но недостаточно гладкого строгания поверхности. Режущая кромка железки одинарного рубанка прямая, но по углам слегка закругленная во избежание задирания древесины.

Рубанок двойной (рис. 104, в) дает совершенно гладкую поверхность. Он применяется для застрагивания торцов и зачистки поверхностей. Железка двойного рубанка состоит из двух частей: одна из них имеет такой же вид, что и железка одинарного рубанка, но в ней сделана специальная прорезь для крепления другой части, называемой горбатиком или стружколома-телем. Горбатик, не имея режущей кромки, только надламывает стружку. СтруЖка сейчас же после отделения от поверхности материала загибается вверх почти под прямым углом и ломается.

Горбатик устанавливают так, чтобы его кромка была параллельна режущей кромке железки и на расстоянии 0,5—2 мм от нее (в зависимости от толщины снимаемой стружки и желаемой чистоты строгания). Чем ближе поставлен горбатик к лезвию железки, тем тоньше получается стружка и чище обрабатывается поверхность.

Фуганок (рис. 104, г) применяется для строгания больших

плоскостей под линейку и для выравнивания длинных поверхностей, особенно при пригонке деталей одна к другой. Существуют фуганки с одинарной и двойной железкой. В передней части колодки фуганка сверху вклеена невысокая цилиндрическая вставка, называемая ударной кнопкой. Ударами молотка по кнопке выбивают железку из летка фуганка.














Рис. 104. Инструменты для строгания плоских поверхностей:

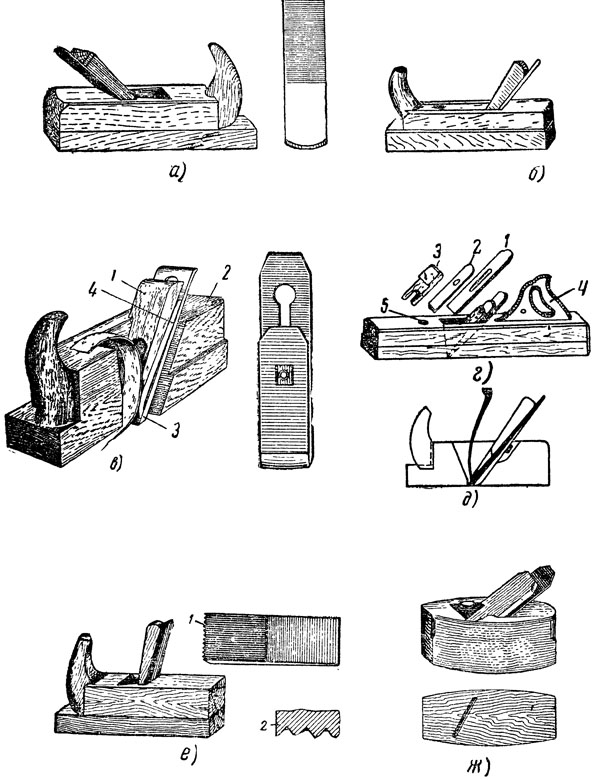

а — шерхебель; б — рубанок одинарный, в — рубанок двойной- 1 — клин для укрепления железки, 2 — колодка, 3 — железка, 4 — горбатик-стружколоматель; г — фуганок с двойной железкой 1 — железка, 2 — железка-горбатик, 3 — клин 4 — ручка, 5 — ударная кнопка, д — шлифтнк; е — цинубель 1 — железка, 2 — форма режущей кромки; ж — торцовый рубанок









При строгании длинных поверхностей фуганок иногда в начале работы дает прерывистую, отдельными кусками стружку, так как строгаемый лесоматериал имеет неровную, волнообразную поверхность. Появление сплошной непрерывной стружки указывает на то, что поверхность выравнена.

Полуфуганок предназначен для выравнивания более коротких поверхностей и для прифуговки отдельных частей. Колодка его короче колодки фуганка.

Шлифтик (рис. 104, д)—это короткий двойной рубанок с углом резания 50—60°. Применяют его для окончательной зачистки поверхности и исправления дефектов (неровностей), остающихся после строгания перечисленными выше инструментами, и для зачистки задиров, свилеватых мест и торцов. Благодаря уменьшенному пролету и увеличенному углу присадки (резания) снимаемая шлифтиком стружка очень тонкая.

Цинубель (рис. 104, е) служит для придания обрабатываемой поверхности мелкой шероховатости, которая необходима для лучшего сцепления при клеевом соединении (оклеивание детали фанерой или сукном). Цинубель имеет железку, зазубренную с передней стороны.

Для строгания свилеватой древесины твердых пород пользуются колодкой цинубеля, вставляя в нее остро отточенную железку одинарного или двойного рубанка. Так как угол присадки у цинубеля равен 80°, то строгание получается чистым.

Торцовым рубанком (рис. 104, ж) строгают торцы материалов. Железку в рубанке ставят косо, под углом к боковой стороне колодки. При торцевании можно пользоваться и обычным рубанком, направляя его наискось по строгаемой поверхности.

Подошвы деревянных колодок рубанков от трения по обрабатываемой поверхности изнашиваются и коробятся. При строгании древесины твердых пород на подошву рубанка накладывают металлическую пластинку.

Нижняя щель гнезда рубанка (пролет) со временем становится шире: это ухудшает качество строгания и увеличивает отщеп стружки, поэтому полотно колодки периодически прострагивают. Чтобы уменьшить ширину пролета, на подошве колодки устанавливают пятиугольную вставку из твердой древесины (рис. 105).

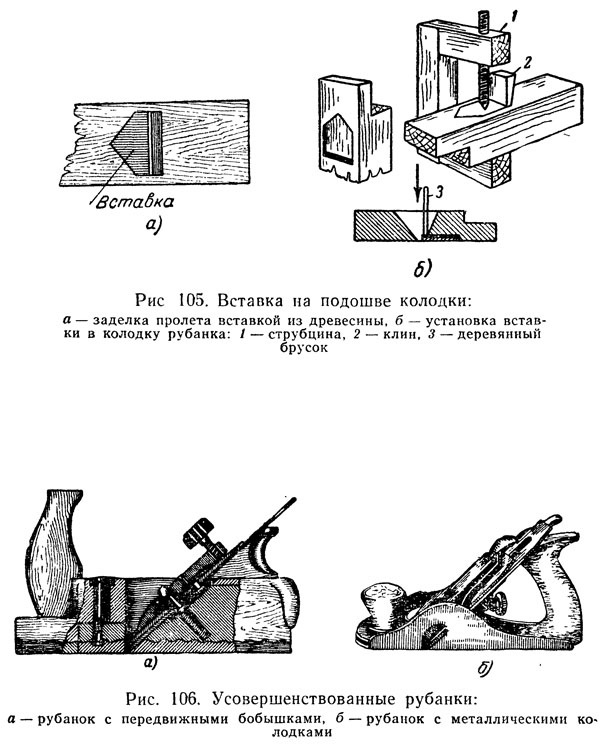

Вставку плотно подлаживают к месту и вклеивают, прижав ее сверху струбциной 1, а вдоль — клином 2, вбитым в отверстие колодки. Обычно приклеивают только переднюю часть вставки, чтобы при последующих заделках отверстия ее можно было бы выбивать, слегка ударяя молотком по короткому деревянному бруску 3.

При проверке инструмента следует сострогать стружку с подошвы колодки навстречу наклону железки инструмента.



В противном случае тонкий конец подошвы инструмента, прикрываемый фаской железки, при строгании прогнется, а потом выступит в виде бугорка.

Рубанок с передвижными бобышками показан на рис. 106, а. Бобышки служат для регулирования ширины отверстия (летка).

Рубанок с металлической колодкой изображен на рис. 106, б. Железка в рубанке закрепляется без ударов молотком.

Размеры инструментов для строгания плоских поверхностей приведены в табл. 3.










Таблица 3

Размеры инструментов для строгания плоских поверхностей

Величина показателей

Показатели

1 шерхебеля

рубанка

фуганка

полуфу-

ганка

шлифтика

цинубеля

торцового

рубанка

оди­

нарно­

го

двой­

ного

Размер колодки в мм:

















длина

250

250

250

700-900

500

200

200

250

ширина

45

60

60

85

70

60

60

60

высота

60

60

60

75

65

60

60

60

Размеры железки в мм:

















длина

180

180

180

200

180

180

180

180

ширина

35

50

50

65

50

50

50

50

толщина

4

4

4

4

4

4

4

4

Угол резания в град. . .

45

45-48

52

45—48

45

50-60

85

45
