IV.6.2.3.

Технологические особенности формования заготовок верха обуви по методу ЦНИИКП и ЛПКТБ ЛП

ЛПКТБ ЛП совместно с ЦНИИКП и обувными фабриками созданы и внедрены машина ФНПЗ-1-0 и термоувлажнитель ТУ-0 для формования и термофиксации заготовок верха обуви различных конструкций и методов крепления.

Особенностями изготовления обуви по новой технологии являются объединение процессов формования и термофиксации формы носочной, пучковой и пяточной частей заготовок верха на обогреваемых пуансонах рациональной формы с обеспечением заданных размеров затяжной кромки, дальнейшее скрепление формованной заготовки с текстильной стелькой и привулканизация (или литье) низа к заготовке.

Заготовка верха после формования (рис. IV.22, а) и соединения с втачной стелькой (рис. IV.22, б) принимает положение, соответствующее положению ее на базовой колодке.

Объемное формование и термофиксацию формы носочно-пучковой и пяточной частей заготовки верха производят одновременно на двухсекционной машине ФНПЗ-1-0. Непосредственно перед формованием заготовку верха подвергают влажно-тепловой обработке в течение 1,5—2 мин в установке ТУ-0 паровоздушной смесью при температуре 65+5° С и относительной влажности 95±5 %. Затем заготовку верха с задником и подно-ском устанавливают на выдвижную каретку машины ФНПЗ-1-0 так, чтобы край носочно-пучковой части по всему периметру совпадал с вертикальными упорами-ограничителями. Это положение заготовки верха закрепляют фиксаторами и окончательно пластинами после вхождения каретки в рабочую зону машины.

Задний шов заготовки верха должен проходить посередине пяточной части металлического пуансона. После вытяжки заготовки верха носочно-пучковым и пяточным пуансонами предусмотрена выдержка ее в машине в течение 1,5—2 мин. Температура носочно-пучкового пуансона 135±5.°С, пяточного пуансона 95±5 °С.

Две машины ФНПЗ-1-0 комплектуют с установкой ТУ-О. Один рабочий обслуживает 2—4 машины.

Полуформованный или плоский задник формуют одновременно с формованием пяточной части заготовки верха на обогреваемом пяточном пуансоне машины ФНПЗ-1-0 с усиленным обжимным устройством.

Влага из заготовки верха обуви практически удаляется в процессе предварительного формования и при пролежке после снятия их с нагретых пуансонов. За время транспортирования заготовки верха к следующему процессу влага удаляется окончательно, заготовка верха охлаждается.

К краю формованной заготовки верха может быть прикреплена хлопчатобумажными нитками № 6 втачная

стелька на швейной машине кл. 94. Выполнение этой операции облегчается тем, что нижний контур заготовки верха соответствует периметру втачной стельки. Шов должен располагаться на расстоянии 2,5—3 мм от нижнего края заготовки верха. Края текстильной стельки и заготовки верха, центрирующие гофры стельки и заготовки верха в носочной и пяточной частях должны совпадать.

Нормативы и оборудование для сборки объемных заготовок верха обуви внутреннего способа формования представлены в табл. IV.2.

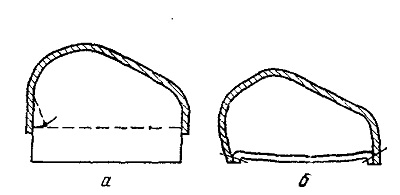

Рис. IV.22. Схема формования и сборки заготовки верха со стелькой

Таблица IV.2. Нормативы и оборудование для сборки объемных заготовок верха обуви внутреннего способа формования
