Внешнее формование заготовок верха обуви

Затяжка заготовки верха, при внешнем формовании заготовки верха обуви

 При затяжке окончательно формуют и прикрепляют постоянно или временно заготовку верха к стельке и подошве (или подложке) клеем, скобками или затяжными гвоздями. Для временного закрепления затяжной кромки в носочной части заготовки верха обуви рантового метода крепления применяют обвязочную проволоку (возможно и в пяточной части обуви с круговым рантом). Затяжку заготовки верха можно производить при параллельном методе крепления пластинами на специальных машинах, при последовательном — клещами на затяжных машинах и при последовательно-параллельном — пластинами и клещами.
Различают затяжку пяточной и носочной (или носочно-пучковой) частей заготовки верха и затяжку геленочной части. Последовательность затяжки отдельных участков заготовки верха определяется особенностями выполнения технологического процесса.

Пяточную часть заготовки верха можно затягивать гвоздями или клеем.

Пяточную часть заготовки верха затягивают гвоздями (рис. IV. 17, а) на машине ЗВ-1-0, полуавтоматах

02146/Р1 и02038/Р2, клеем— на машине ЗПК-4-0. Пяточную часть гусариков на клей затягивают вручную. Пяточную часть обуви с круговым рантом затягивают пластинами, профиль которых должен соответствовать фасону и размеру обуви. Гвоздь для установки пяточной части заготовки верха предварительно удаляют. При затяжке пяточную часть заготовки верха, задник и подкладку (хорошо расправленную и вытянутую) плотно прижимают в наружный угол губы стельки обвязочной проволокой. Концы проволоки закрепляют гвоздями и загибают внутрь от грани стельки. Гвоздь вбивают в наружный угол стельки с каждой стороны пяточной части на расстоянии 16±2 мм от конца пластин.

Пяточную часть заготовки верха затягивают на клей (рис. IV. 17, б) на полуавтоматической линии ПЛК-0 на автомате АП-0 в течение 15—20 с при температуре 120— 130 °С.

Перспективным является совмещение операций формования и сушки пяточной части заготовки верха обуви. В этом случае применяют термопластические или формованные задники с заранее нанесенным слоем термопластического клея.

После разогревания и вставки задника пяточную часть заготовки верха формуют на металлическом пуаисоне с продольной вытяжкой клешами. Заготовку верха с кож-картонным задником, промазанным термопластическим клеем, обычно формуют на нагретых пуансонах, заготовки верха с термопластическими задниками можно формовать на пуансонах без подогрева.

Процесс формования состоит в следующем: на штырях металлического пуансона машин фирм «Ральфе» и «Анвер» закрепляют стельку с нанесенным по контуру клеем, надевают заготовку верха и формуют ее. В процессе формования происходит сушка пяточной части и скрепление затяжной кромки заготовки верха со стелькой.

Основной машиной отечественного производства для формования и затяжки пяточной части заготовки верха обуви на колодке с подачей термопластического клея является машина ЗПК-4-0. На машине обрабатывается обувь с верхом из различных кож (исключая юфть), текстильных и искусственных материалов с задниками неформованными, полуформованными из кожкартона, тканых материалов с термопластическим покрытием. На машине затягивается обувь школьная, женская на каблуке высотой до 50 мм и мужская.

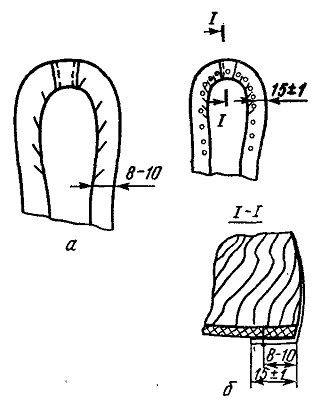

Рис. IV.17. Схемы затяжки пяточной части заготовки верха обуви

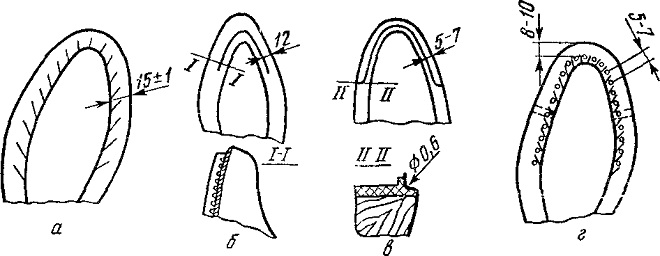

Рис. IV.18. Схемы затяжки носочной или носочно-пучковой части заготовки верха обуви

Затяжка носочной или носочно-пучковой части заготовки верха — более сложная операция, чем затяжка пяточной части, так как плоский материал должен приобрести сферическую форму носочной части колодки.

Существуют следующие способы затяжки носочной части:

клеевая — для носочно-пучковой части (рис. IV. 18, а) на машинах ЗНК-З-О (СССР), 02160/Р21 (ЧССР), 63DHL и 63DHLG фирмы «Шен» (ФРГ), № 4-А15 фирмы БУСМК (Великобритания), K68SZP фирмы «Черим» (Италия) и др. (температура пластин 120 °С, время выдержки 30—40 с);

клеевая с временным закреплением затяжной кромки скобками (рис.' IV. 18, б) на машинах АСГ-26 или АСГ-18;

рантовая с временным закреплением затяжной кромки обвязочной проволокой(рис.

IV. 18, в) на машинах АСГ-26, АСГ-18,

02097/Р5;

гвоздевая или скобочная (рис. IV. 18, г) на машинах ЗВ-2-0,

02074/Р2.

Чтобы избежать перекосов подкладки и промежуточных деталей, все слои заготовки верха перед клеевой затяжкой носочно-пучковой части можно скреплять нитками. При затяжке заготовок верха из искусственных кож натяжение клещевых пружин должно быть ослаблено, перед затяжкой пластинами искусственные кожи рекомендуется смазать машинным маслом.

Режимы обтяжки и клеевой затяжки иосочио-пучковой части заготовки верха с одновременным нанесением клея-расплава

Температура пластин, °С 110—130

Время выдержки, с 10—20

увлажнения перед формованием паровоздушной смесью Влажность смеси, % 98±1............ 30

Температура смеси, °С 80—90

Затяжка геленочной части может быть клеевая, скобочная и гвоздевая. Клеевую затяжку (рис. IV. 19, а) производят на машинах ЗКГ-О, 02169/PI, 02169/Р2 при температуре пластин 100—120 °С, скобочную — на машине 02074/Р2, гвоздевую (рис. IV. 19, б) — на машине ЗВ-2-0.

Затяжка гвоздями геленочной части модельной обуви не допускается. При совмещении клеевой затяжки бочков с перетяжкой геленочной и пучковой частей операцию производят перед затяжкой носочной и пяточной частей.

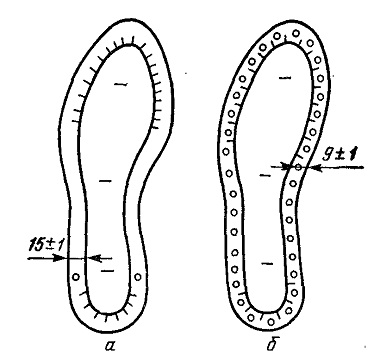

Рис. IV. 19. Схемы затяжки геленочной части заготовки верха

Затяжку геленочной части заготовки верха обуви рантового метода крепления скобками осуществляют на машине 02087/Р1. Скобки проходят через затяжную кромку и губу стельки на расстоянии 1,5±0,3 мм от основания губы (по внутренней стороне), расстояние между центрами скобок 20±1 мм.

Затяжку геленочной части на полуавтоматической линии ПЛК-0 выполняют на автоматах марок АГ-1-0 и АГ-0 при температуре пластин 120—130 °С в течение 15— 20 с или 90—95 °С в течение 60 с.

Заготовки верха обуви метода крепления «Парко-3» затягивают сразу по всему периметру. При формовании необходимы аппарат с пластинами для затяжки носочной и пяточной частей, молоток, нож, ручные затяжные клещи.

Процесс формования обуви сандального метода крепления состоит в надевании заготовки верха на колодку и последовательной затяжке ее при одновременном скреплении с подошвой скобками или клеем на машинах 04160/PI, 04160/Р6 и 02075/75. Совмещение формования заготовки верха с креплением подошвы характерно и для обуви выворотного метода крепления.

Клеевая затяжка геленочной части имеет следующие преимущества перед гвоздевой: четкую грань после затяжки; меньшую массу и большую эластичность обуви; экономию материалов в результате сокращения припусков верха и подкладки под затяжку и замены вкладных стелек полустельками или подпяточниками.

Особенностями являются исключение обтяжки и затяжка не отдельных участков, а одновременно всей заготовки верха. Этим способом изготовляют гусарики с круговым рантом без стелек, с внутренней набойкой, методом крепления «Парко-1», обувь рантового и рантоклеевого методов крепления, собранную на полуавтомате ФКП, и клеевого метода крепления шнуровочной затяжки.

Процесс формования заготовки верха гусариков метода крепления «Парко-1» включает операции: установку заготовки верха на колодку и закрепление ее носочной части тремя гвоздями; обтяжку.

Операции, предшествующие формованию, аналогичны операциям при изготовлении обуви обтяжно-затяжным способом. Затяжку заготовки производят пластинами, которые удаляют после накладки подошв.

Для домашней обуви с текстильным верхом применяют шнуровочную затяжку, которая целесообразна также для затяжки заготовок верха гусариков и заготовок верха из искусственных кож. Сущность шнуровочной затяжки заключается в следующем: нижний край заготовки верха обстрачивают по всему периметру переметочным швом (рис. IV.20) на швейной машине кл. 26-А с приспособлением для одновременного укладывания нитки № 9,5/5 или 9,5/6 в торец затяжной кромки. Свободные концы нитки должны быть длиной 20—30 см. Начало и конец строчки закрепляют 3—4 дополнительными стежками. Ширина переметочного шва 2—3 мм, длина стежков 2—2,5 мм.

Операции формования включают:

надевание заготовки верха на колодку, предварительное формование и установку пяточной части;

шнуровочную затяжку заготовки верха.

Перед формованием в заготовку верха вклеивают жесткий задник, а на бахтармяную сторону затяжной кромки в пяточной части и на задник наносят равномерный тонкий слой клея. Для центрирования заготовки верха на колодке ее прикрепляют к ней гвоздем, проходящим через задний шов. Расстояние от гвоздя до верхнего края заготовки верха 15—20 мм, до грани стельки 10±1 мм. Возможно закрепление носочной части заготовки гвоздем так, чтобы ширина затяжной кромки была 12—14 мм. После затяжки шнуром установочный гвоздь удаляют.

Заготовки верха затягивают стягиванием шнура, свободные концы которого пропускают с помощью крючка через шнур в пучковой и геленочной частях, образуя крестообразные переплетения. Вытянутые концы шнура завязывают плотным узлом и обрезают, оставляя концы длиной 25 мм. Ширина затяжной кромки обуви должна быть 14—16 мм. Возможна комбинация шнуровочной за-тяжки с гвоздевой в пяточной части. Затяжную кромку заготовок верха утепленных сапожек с верхом из искусственных кож после шнуровочной затяжки дополнительно закрепляют по всему периметру скобками (или гвоздями). Расстояние между центрами скобок 10—12 мм.

Нормативы обтяжно-затяжных операций при гвоздевой и скобочной затяжке заготовки верха обуви представлены в табл. IV. 1.

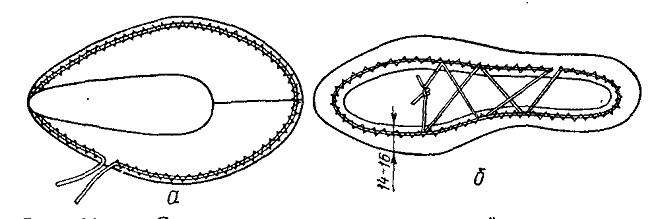

Рис. IV.20. Схемы пристрачивания льняной нитки к заготовке верха (а) и шнуровочной затяжки (б)

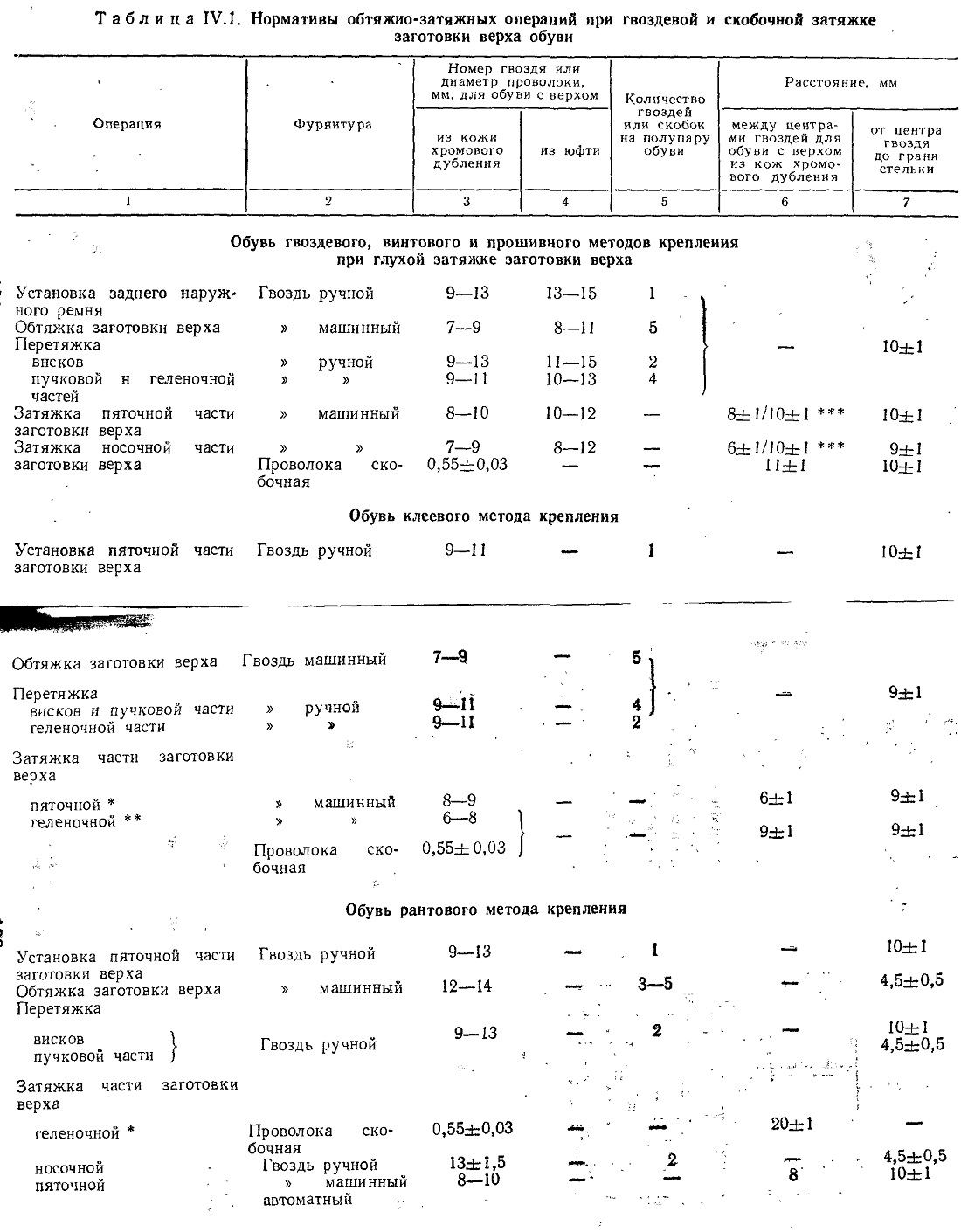

Таблица IV. 1. Нормативы обтяжно-затяжных операций при гвоздевой и скобочной затяжке заготовки верха обуви
