Туфли-лодочки с отрезной союзкой

111.4.4.

Туфли-лодочки с отрезной союзкой

Характеристика конструкции заготовки верха: туфли-лодочки с отрезной союзкой, внутренней и наружной задинками, боковой закрепкой, верхним кантом, обработанным взагибку, без задних наружных ремней (рис. III.26).

Заготовка верха туфель-лодочек с отрезной союзкой состоит из двух узлов:

узла верха — союзка + межподкладка под союзку + + задники + межподкладка под задинку;

узла подкладки — текстильная подкладка -Ь кожаная подкладка (рис. 111.27).

Технологическая карта № 4. Сборка заготовки верха туфель-лодочек с отрезкой союзкой

Операции 1—3, 7—10 смотри в технологической карте № 3.

4. Пристрачивание односторонней боковой закрепки к внутренней задинке. Одностороннюю боковую закрепку накладывают на внутреннюю задинку так, чтобы их

верхние края совпадали, и пристрачивают одной строчкой. Концы ниток около тачного шва продергивают на бахтар-мяную сторону и закрепляют. Расстояние строчки от края закрепки 1—1,2 мм. Частота строчки 7—9 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

5. Загибка краев деталей верха обуви. См. с. 80.

6. Пристрачивание союзок к задинкам. Союзки накладывают на задинки по гофрам и наколкам и пристрачивают одной строчкой. Края затяжной кромки союзки должны совпадать с краями затяжной кромки задинок. Концы ниток у верхнего края задинок продергивают на бахтармяную сторону и закрепляют.

Расстояние строчки от края союзки 1 —1,2 мм. Частота строчки 7—9 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

11. Строчка канта с обрезкой краев кожаной подкладки. Смотри операцию 10 технологической карты № 3. Отличие заключается в том, что расстояние строчки от верхнего края союзок и задинок составляет 0,8—1,2 мм.

12. Чистка заготовок верха. Смотри операцию 19 технологической карты № 1.

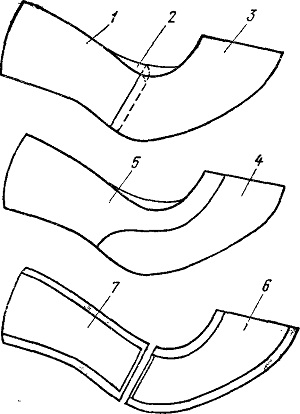

Рис. 111.26. Детали верха туфель-лодочек с отрезной союзкой:
1 — задника наружная;
2 — задика внутренняя;
3 — союзка; 4 — текстильная подкладка; 5 — кожаная подкладка; 6 — меж-подкладка под союзку; 7 — межподкладка под заднику

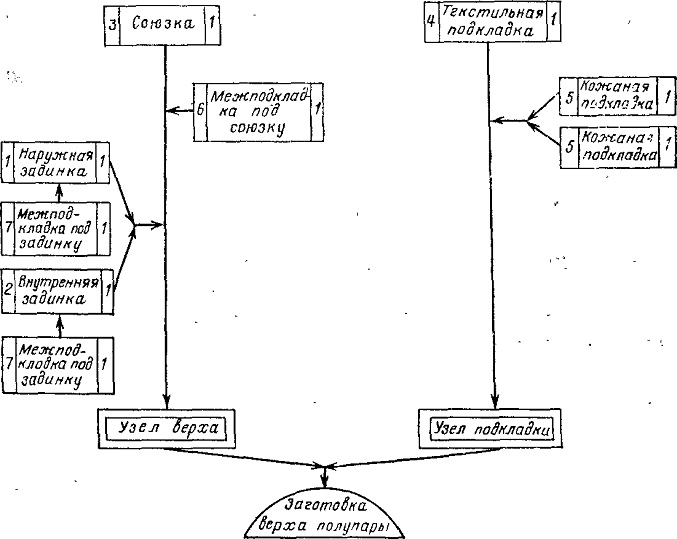

Рис. 111.27. Схема сборки заготовки верха туфель-лодочек с отрезной союзкой
