Женские сапожки с застежкой-молнией

111.4.6.

Женские сапожки с застежкой-молнией

Характеристика конструкции заготовки верха: сапожки с составными из наружной и внутренней деталей голенищами, плотно облегающими голень, настрочными союзками, верхним кантом, обработанным взагибку, без заднего наружного ремня, с застежкой-молнией (рис. III.30).

Заготовка верха женских сапожек с застежкой-молнией состоит из двух узлов:

узла верха — внутренняя союзковая часть голенища +

4- внутренняя задниковая часть голенища 4- застежка-молния + наружное голенище + союзка;

узла подкладки — подкладка под внутреннюю союзковую часть голенища + подкладка под внутреннюю зад-никовую часть голенища + клапан + подкладка под наружное голенище + задний внутренний ремень (рис. 111.31).

Технологические нормативы сборки заготовки верха женских сапожек с застежкой-молнией приведены в технологической карте № 6.

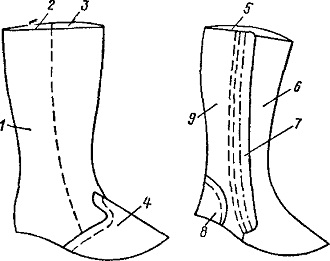

Рис. 111.30. Детали верха женских сапожек с застежкой-молнией:
1 — наружное голенище; 2 — внутренняя задниковая часть голенища; 8 — внутренняя союзковая часть голенища; 4 — союзка; 5 — подкладка под наружное голенище; 6 — подкладка под внутреннюю союзковую часть голенища; 7 — клапан;
8 — задний внутренний ремень;
9 — подкладка под внутреннюю задниковую часть голенища

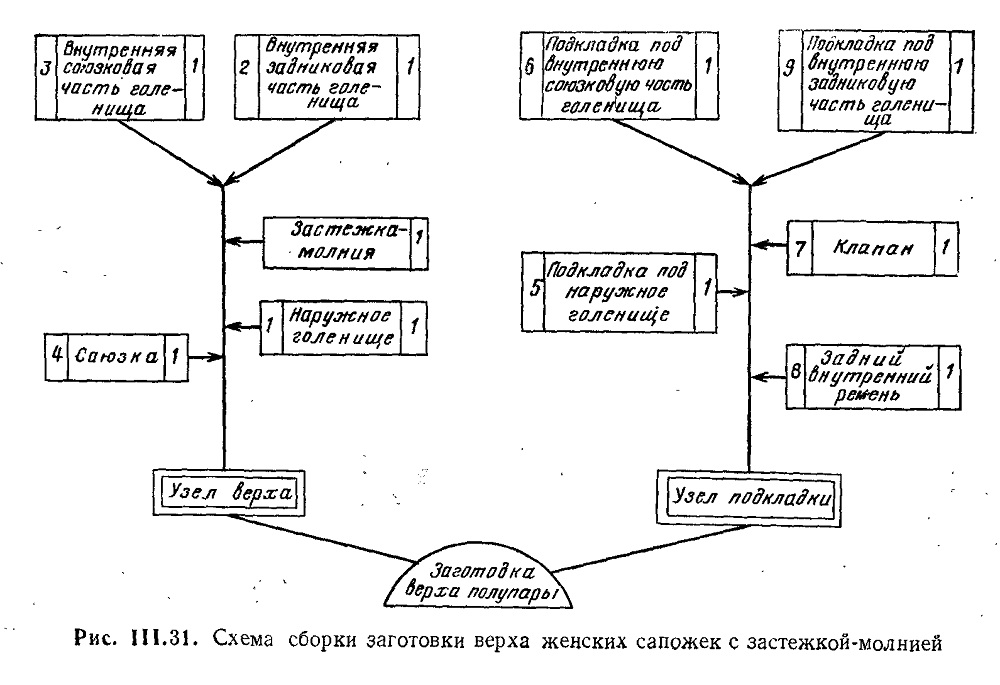

Рис. III.31. Схема сборки заготовки верха женских сапожек с застежкой-молнией

Технологическая карта № 6. Сборка заготовки верха женских сапожек с застежкой-молнией

1. Пристрачивание внутренней союзковой части голенища к внутренней задниковой части голенища до разреза под застежку-молнию. Внутреннюю союзковую часть голенища накладывают на внутреннюю задниковую часть голенища по гофрам и наколкам и пристрачивают до разреза под застежку-молнию двумя параллельными строчками. Верхние и нижние края голенищ по линии шва должны совпадать. Концы ниток закрепляют. Расстояние первой строчки от края наружной задниковой части

голенища 1 —1,2 мм, между строчками 0,8—1,5 мм. Частота строчки 6—8 стежков на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 430 и 224 хлопчатобумажными нитками Агд 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

2. Пристрачивание застежки-молнии к внутреннему голенищу. Внутреннее голенище бахтармяной стороной накладывают на лицевую сторону застежки-молнии и пристрачивают одной строчкой с каждой стороны. Верхние края союзковой и задниковой частей голенища должны располагаться на одном уровне. Расстояние строчки от края разреза голенища, если застежка-молния закрыта голенищем, 8—10 мм, если не закрыта — 1 —1,2 мм. Частота строчки 6—8 стежков на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 1224 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100.

3. Сострачивание передних краев голенищ тачным швом. Смотри операцию 1 технологической карты № 5.

4. Разглаживание переднего шва голенищ и наклеивание на него тесьмы. Смотри операцию 2 технологической карты № 5.

5. Пристрачивание союзок к голенищам. Смотри операцию 3 технологической карты № 5.

6. Пристрачивание подкладки под внутреннюю задни-ковую часть голенища к подкладке под внутреннюю союзко-вую часть голенища до разреза под застежку-молнию. Подкладку под внутреннюю задниковую часть голенища накладывают на подкладку под внутреннюю союзковую часть голенища по гофрам и пристрачивают до разреза под застежку-молнию двумя параллельными строчками. Нижние края подкладки по линии шва должны совпадать. Припуск подкладки на сострачивание 9—12 мм.

Расстояние первой строчки от края подкладки под внутреннюю задниковую часть голенища 1,5—2,5 мм, между строчками 3—4 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 430 и 224 хлопчатобумажными нитками № 40 и 30, иглами 0203-90, 0203-100, 0277-90, 0277-100.

7 Пристрачивание клапана под застежку-молнию к подкладке под внутреннюю задниковую часть голенища.

Клапан бахтармяной стороной накладывают на нелицевую сторону подкладки под внутреннюю задниковую часть голенища по линии разреза под застежку-молнию по гофрам и пристрачивают одной строчкой. Верхний край клапана должен быть расположен на 5—6 мм ниже верхнего края подкладки. Припуск подкладки под настрачивание клапана 7—10 мм.

Расстояние строчки от края клапана 1 —1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 330-8 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0203-90; 0203-100, 0445-90, 0445-100, 0277-90, 0277-100.

8. Сострачивание задних краев подкладки под голенища тачным швом. Смотри операцию 6 технологической карты № 5.

9. Разглаживание заднего шва подкладки под голенища.

Смотри операцию 7 технологической карты № 5.

10. Настрачивание заднего внутреннего ремня на подкладку под голенища. Смотри операцию 8 технологической карты № 5.

11. Намазка клеем голенищ и подкладки по канту и линии разреза. Сушка. На нелицевые стороны голенищ и подкладки по канту и линии разреза на ширину 20— 25 мм наносят тонкий ровный слой клея НК, не загрязняя лицевую сторону голенищ, подкладку и звенья застежки-молнии. Клеевую пленку высушивают.

12. Расстегивание застежки-молнии. Операцию выполняют вручную.

13. Склеивание верха с подкладкой по канту и линии разреза. Верх и подкладку склеивают нелицевыми сторонами так, чтобы верхние края деталей совпадали или подкладка выступала на 1—2 мм. По линии разреза под застежку-молнию край подкладки должен совпадать с краем раскрытой застежки-молнии. Край подкладки с пристроченным клапаном наклеивают на голенище по гофрам.

14. Пристрачивание застежки-молнии к внутреннему голенищу второй строчкой. Застежку-молнию пристрачивают к подкладке и внутреннему голенищу второй строчкой с каждой стороны в направлении от верхнего упора к нижнему с одной стороны застежки-молнии и от нижнего упора к верхнему — с другой. При этом строчка должна соединять голенище, застежку-молнию, клапан и подкладку.

Расстояние второй строчки от первой 0,8—1,5 мм. Частота строчки 6—8 стежков на 1 см.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 232, 2324 и 332 хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

15. Обрезка выступающих краев подкладки по линии разреза. Выступающие края подкладки по линии разреза срезают ножницами.

16. Сострачивание задних краев голенищ тачным швом. Смотри операцию 4 технологической карты № 5.

17. Разглаживание заднего шва голенищ и наклеивание на него тесьмы. Смотри операцию 5 технологической карты № 5.

18. Сострачивание передних краев подкладки под голенища тачным швом. Смотри операцию 9 технологической карты № 5.

19. Разглаживание переднего шва подкладки под голенища. Смотри операцию 10 технологической карты № 5.

20. Строчка канта голенищ и обрезка выступающих краев подкладки. Заготовку верха надевают на цилиндрический рукав машины и сострачивают голенища с подкладкой по всему канту одной строчкой. Концы ниток закрепляют, а выступающие края меховой подкладки обрезают. Расстояние строчки от края деталей 1 —1,5 мм. Частота строчки 5—6 стежков на 1 см.

Операцию выполняют на швейных машинах кл. 332, 423 или 01085/Р2 (ЧССР) хлопчатобумажными нитками № 40 и 30, иглами 0335-90, 0335-100, 0445-90, 0445-100.

21. Чистка заготовок верха. Смотри операцию 19 технологической карты № 1.
