Полусапоги с верхом из юфти

111.4.9.

Полусапоги с верхом из юфти

Характеристика конструкции заготовки верха: бесподкладочные полусапоги с настрочными берцами, задними наружными ремнями, полуглухими клапанами (рис. III.36).

Заготовка верха полусапог из юфти состоит из двух узлов:

узла союзки — союзка + футор -f полуглухой кла пан + подблочник;

узла берцев — берцы + штаферка + задний наружный ремень (рис. II 1.37).

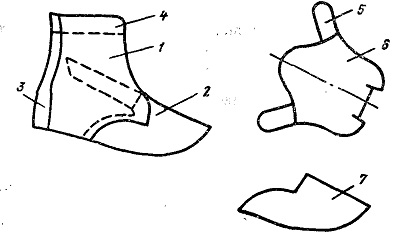

Рис. III.36. Детали полусапог с верхом из юфти.
1 — берец; 2 — союзка; 3 — задний наружный ремень; 4 — шгаферка; 5 — подблочннк под верхние четыре блочка; 6 — полуглухой клапан; 7 — футер

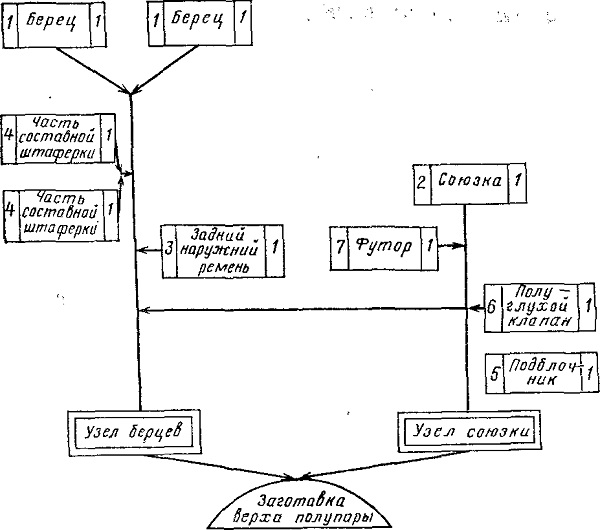

Рис. 111.37. Схема сборки заготовки полусапог с верхом из юфти

Технологическая карта № 9. Сборка заготовки полусапог с верхом из юфти

1. Наметка линий строчек. На лицевую сторону берцев накладывают разметочный шаблон, по прорезям которого тупым шилом или цветным карандашом наносят линии, указывающие положение второй строчки, прикрепляющей полуглухой клапан и подблочники к берцам, и третьей строчки, прикрепляющей берцы к союзкам. Линии должны быть отчетливыми, симметрично расположенными на обоих берцах и одинаково в обеих полупарах. Лицевая сторона берцев не должна быть повреждена.

2. Сострачиванне задних краев берцев тачным швом. Берцы складывают бахтармяными сторонами так, чтобы их верхние и нижние края по линии заднего шва совпадали, и скрепляют одной строчкой. Начало и конец строчки закрепляют четырьмя-пятью дополнительными стежками.

Расстояние строчки от края берцев 1,5—2,5 мм. Частота строчки 2,5—3 стежка на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 1 и 0, иглами 0756-170, 0756-180, 0756-190.

3. Разглаживание заднего шва берцев. Задний шов берцев увлажняют теплой водой (температура 35—40 °С) щеткой или увлажнителем. Задний шов берцев расправляют и разглаживают роликом машины РЗШ-1-0.

4. Сострачивание штаферок. Концы штаферок накладывают друг на друга на 3—5 мм и скрепляют одной строчкой. Верхние и нижние края штаферок должны совпадать.

Расстояние строчки от края 1,5—2,5 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на одноигольных швейных машинах с плоской платформой кл. 93 хлопчатобумажными нитками № 3 и 1, иглами 0756-150, 0756-160, 0756-170.

5 Пристрачивание штаферок к берцам. Верхние края штаферки и берцев должны совпадать.

Расстояние первой строчки от верхних краев штаферки и берцев 1,5—2,5 мм, между строчками 13—15 мм. Частота строчки 3—3,5 стежка на 1 см.

Допускается пристрачивание составных штаферок к берцам без предварительного сострачивания частей. В этом случае концы частей штаферки накладывают друг на друга на 3—5 мм в процессе пристрачивания.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками № 3 и 1, иглами 0756-150, 0756-160, 0756-170.

6. Настрачивание задних ремней. Задний ремень бах-тармяной стороной накладывают на лицевую сторону состроченных берцев по гофрам на нижнем крае. Продольная ось ремня дожна совпадать с линией шва, а верхние и нижние края — с верхними и нижними краями берцев. Пристрачивают ремень двумя параллельными строчками с каждой стороны. Верхний конец ремня закрепляют двумя горизонтальными строчками, являющимися продолжением вертикальных строчек.

Расстояние первой строчки от краев заднего ремня

1,5—2,5 мм, между строчками 2—3 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными

нитками № 1 и 0, иглами 0756-150, 0756-J 60, 0756-170.

7. Пристрачивание подблочников к полуглухим клапанам. Подблочники лицевой стороной кладут под полу* глухой клапан с бахтармяной стороны по наколкам и пристрачивают двумя параллельными строчками.

Расстояние первой строчки от верхнего края полуглухого клапана 1,5—2,5 мм, между строчками 2—3 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками № 3 и 1, иглами 0756-150, 0756-160, 0756-170.

8. Намазка клеем и наклеивание футоров на союзки. На союзку с бахтармяной стороны наносят тонкий ровный слой клея НК и накладывают на нее футор бахтармяной стороной. Края футора и союзки должны совпадать по всему периметру.

9. Пристрачивание полуглухих клапанов к союзкам. Нижний край полуглухого клапана вкладывают в прорезь между союзкой и футором и пристрачивают с лицевой стороны союзки двумя параллельными строчками без перекосов и смещения.

Расстояние первой строчки от верхнего края союзки

1,5—2,5 мм, между строчками 2—3 мм. Частота строчки 3—3,5 стежка на 1 см.

Операцию выполняют на двухигольных швейных машинах с плоской платформой кл. 83 хлопчатобумажными нитками № 1 и 0, иглами 0756-150, 0756-160, 0756-170.

10. Пристрачивание полуглухих клапанов и подблочников к берцам. Полуглухой клапан и подблочники бахтармяной стороной накладывают на внутреннюю сторону передних краев берцев и пристрачивают двумя строчками. Выступающие края полуглухого клапана и подблочников срезают вровень с краями берцев.

Расстояние первой строчки от края берцев 1,5—2,5 мм. Вторая строчка должна проходить по намеченной линии. Частота строчки 3—3,5 стежка на 1 см.

Допускается пристрачивание к берцам полуглухого клапана без предварительного пристрачивания к нему подблочников. В этом случае одновременно пристрачивают полуглухой клапан и подблочники, которые подкладывают под него на 10—12 мм.

Операцию выполняют на одноигольных швейных машинах с плоской платформой и ножевым механизмом

кл. 93 хлопчатобумажными нитками № 1 и 0, иглами 0756-170, 0756-180, 0756-190

11. Вставка блочков. Блочки вставляют между строчками, прикрепляющими полуглухой клапан и подблоч-ники к берцам, наружным сквозным способом, начиная от верхнего края берца на машинах ВБ-1-0 и ВБ-2-О. Расстояние от центра верхнего и нижнего блочков соответственно до верхнего и нижнего краев берцев и от центра блочков до переднего края берцев 10—14 мм. Числоблочков должно соответствовать утвержденной модели.

12. Пристрачивание берцев к союзкам. Берцы накладывают на союзки по гофрам и наколкам так, чтобы края затяжных кромок деталей совпадали, и пристрачивают четырьмя параллельными строчками, выполняя одновременно в передней части закрепку в виде двух поперечных строчек.

Припуск под настрачивание 15—17 мм. Частота строчки 3—3,5 стежка на 1 см.

Расстояние первой строчки от края берцев, второй от первой строчки и четвертой от третьей строчки 1,5—

2,5 мм, а третьей от второй строчки 7—9 мм.

Операцию выполняют на одноигольных колонковых швейных машинах кл. 236 хлопчатобумажными нитками № 0, иглами 0756-170, 0756-180, 0756-190.

13. Пробивание отверстии под хольнитены. Отверстия под хольнитены пробивают на машине с лицевой стороны берцев между строчками, скрепляющими берцы с союзками. Пробойник должен пройти через всю толщину берцев и союзок. Расстояние центра отверстия от переднего края берцев 8—9 мм.

14. Вставка и расклепывание хольнитенов. Ножку хольнитена вставляют на машине с внутренней стороны заготовки верха в пробитое отверстие, а с наружной стороны на ножку надевают головку хольнитена, затем хольнитен тщательно расклепывают. Хольнитены должны прочно скреплять берцы с союзками.

15. Увлажнение и провяливание задников. Смотри операцию 15 технологической карты № 7.

16. Намазка клеем и вставка задников. Смотри операцию 16 технологической карты № 7.

17. Пристрачивание задников двумя строчками. Задник пристрачивают к берцам двумя параллельными строчками. Затяжную кромку формованного задника в крыльях отгибают в процессе пристрачивания.

Расстояние первой строчки от края задника 1,5—

2,5 мм, между строчками 5—6 мм. Частота строчки 2,5—

3 стежка на 1 см.

Строчку начинают с левого крыла задника, затем, не обрывая нитки, поворачивают заготовку верха и выполняют вторую строчку.

Операцию выполняют на одноигольных швейных машинах кл. 236 или двухигольных с плоской платформой кл. 83 хлопчатобумажными нитками № 0 и 00, иглами 0756-190, 0756-200, 0756-210.

18. Шнурование заготовок верха. Применяют хлоп* чатобумажные нитки № 00.
