Устройство и работа оборудования для
транспортирования и дозирования материалов в производстве извести -
часть 2

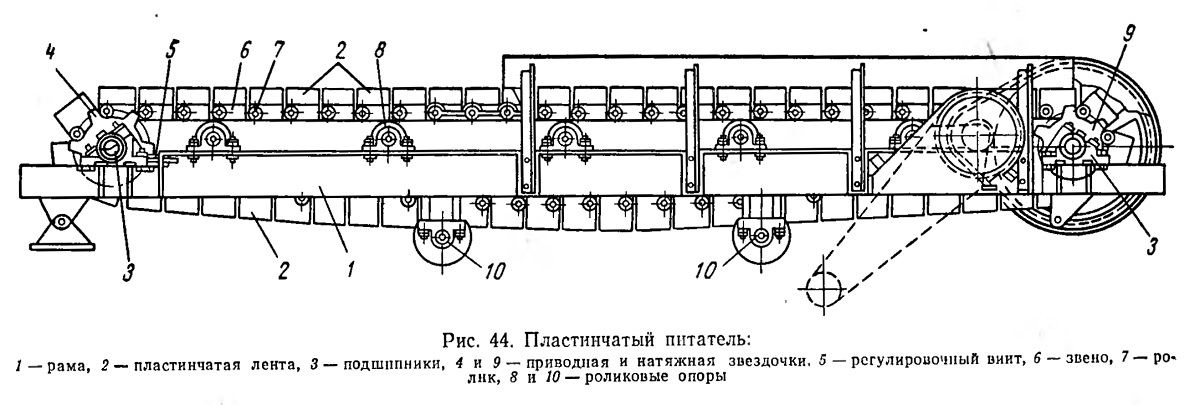

Пластинчатый питатель облегченный СМ-97Б
(рис. 44) состоит из рамы 1 с укрепленными на ней подшипниками 3, в
которых вращаются валы приводных 9 и натяжных 4 звездочек, пластинчатой
ленты 2 и привода. Пластинчатая непрерывная лента состоит из сварных
звеньев 6, соединенных между собой пальцами, на концы которых надеты
ролики 7.
Электродвигатель через клиноременную передачу и
редуктор вращает приводной вал, а приводные звездочки, захватывая в свои
впадины ролики 7, перемешают ленту. С помощью двух винтов 5 можно
регулировать натяжение ленты, перемещая по раме подшипники натяжного
вала.
Лента поддерживается верхними 8 и нижними 10 роликовыми опорами. К
звеньям 6 приварены пластины, которые по ходу движения ленты перекрывают
друг друга, предотвращая тем самым попадание мелочи в механизмы
питателя.
Производительность пластинчатого питателя регулируется ступенчатым
изменением скорости движения ленты. С этой целью в приводе переключаются
шкивы различного диаметра.
Пластинчатые питатели длиной более 6 м устанавливают наклонно под углом
15°. Расстояние между входным отверстием бункера и лентой питателя
должно превышать размер кусков материала не менее, чем в два раза. В
противном случае возможно заклинивание и поломка питателя.
Лотковые (качающиеся) питатели применяют для

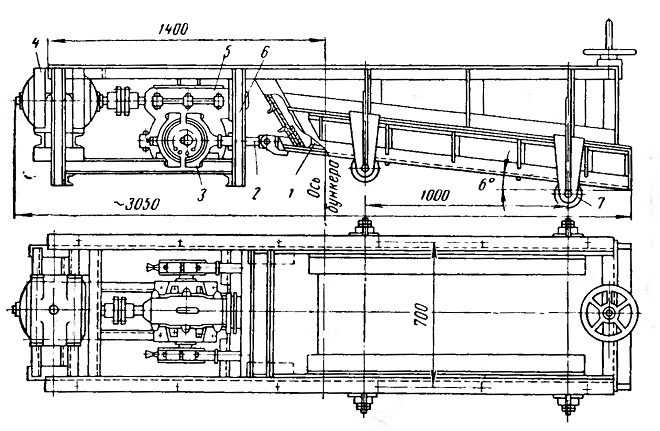

транспортирования как крупного, так и мелкого материала. Питатель (рис.
45) состоит из рамы 6, подвешенного к ней подвижного лотка 1 и
приводного механизма. Лоток опирается на ролики 7, которые прикреплены к
раме с помощью подвесок. Приводной механизм состоит из электродвигателя
4, червячного редуктора 5, эксцентрика 3 и шатуна 2. Совершая
возвратнопоступательные движения, расположенный наклонно лоток
перемещает материал к своему нижнему концу, откуда он поступает в
технологическую линию.
Производительность лотковых питателей составляет от 4 до 35 м3/ч.
Изменение производительности питателя достигается регулированием
величины хода лотка путем перестановки пальца шатуна в одно из четырех
положений.
Ящичный питатель (подаватель) (рис. 46)
состоит из приемного бункера (ящика) 3, пластинчатого транспортера 2,
вращающегося вала 7 с билами 8, зубчатой передачи 6, 9 и шкивов 11.
Пластинчатый транспортер, служащий для перемещения материала, является
одновременно дном ящика и может двигаться с переменной скоростью
(1,8—4,8 м/мин).
Шкив 11 приводит в действие храповой механизм 1, который через кулисный
механизм периодически поворачивает приводной вал транспортера, благодаря
чему пластинчатая лента совершает толчкообразное поступательное
движение. С загрузочного конца подавателя расположено винтовое натяжное
устройство 5, обеспечивающее необходимое натяжение ленты транспортера.
Для повышения прочности ящик подавателя снабжен перегородками 10.
Сырье периодически загружается в ящик подавателя, где подхватывается
транспортером и перемещается к выходу. На выходе из ящичного подавателя
крупные куски материала разбиваются билами 8. Таким образом, ящичный
подаватель — это дозатор непрерывного действия с периодической загрузкой
материала. Он дробит крупные комья материала и равномерно выдает его в
технологическую линию.
Ящичный подаватель используется для дозирования сырья низкой
механической прочности (мел, рыхлый известняк и т. д.).
Производительность подавателей составляет 15—35 м3/ч.
