Сушильные устройства и режимы сушки
полуфабрикатов в производстве изделий из фарфора и фаянса
Общие требования к сушильным устройствам следующие: равномерность сушки
по всему сушильному устройству; минимальные сроки сушки; простота
обслуживания и регулирования режима сушки; минимальная площадь сушилок
на единицу высушиваемых изделий; экономичность в строительстве и
эксплуатации.
Сушка изделий может быть естественной и искусственной.
Естественная сушка, еще сохранилась на отдельных заводах. Она
осуществляется на стеллажах, устанавливаемых в формовочно-сушильных
цехах заводов. Обычно естественной сушке подвергают крупноразмерные
изделия Сложной формы и реже изделия массового ассортимента. Общими
недостатками естественной сушки являются непостоянный и продолжительный
срок сушки, что вынуждает выделять большие сушильные площади, трудность
регулирования режима сушки, повышенная трудоемкость и ограниченные
возможности механизации производственных процессов.
Искусственная сушка осуществляется в сушилках, которые по принципу
(режиму) работы подразделяются на сушилки периодического и непрерывного
действия. По конструкции они подразделяются на камерные, туннельные,
конвейерные. По форме — на прямоугольные и круглые. По способу подвода
теплоты к высушиваемому изделию различают сушилки конвективные,
радиационные, а также комбинированные.
Признаками, характеризующими особенности сушильных устройств, являются:
вид теплоносителя (воздух, дымовые газы); направление движения
теплоносителя относительно материала (прямоток, противоток); характер
циркуляции теплоносителя (естественная, искусственная); способ нагрева
теплоносителя (калориферный, регенераторный, теплота остывающих
изделий); способ подачи и отбора теплоносителя (сосредоточенный,
рассредоточенный) .
На фарфоро-фаянсовых заводах наиболее распространены сушилки
конвективные и конвективно-радиационные, в которых в качестве
теплоносителя используется горячий воздух. Направление подачи
теплоносителя может быть вертикальным (нисходящее), горизонтальным и
комбинированным.
Температура теплоносителя не должна вызывать нагрев гипсовых форм выше
70° С. При досушке изделий без форм, а также при направленной (внутрь
изделия) подаче его температура может быть более высокой 220—250° С.
Камерные сушилки периодического действия на фар-форо-фаянсовых заводах
используют для сушки гипсовых форм, крупноразмерного огнеупорного
припаса — капселей, плит, труб и других крупноразмерных майоликовых
изделий сложной формы. Для этих же целей используют и туннельные
сушилки.
Конвейерные (люлечные) сушилки представляют собой цепной конвейер с
подвешенными качающимися полками, перемещающийся в сушильной камере,
раз-деленной внутри перегородками. По направлению перемещения конвейера
сушилки бывают с вертикальным, горизонтальным и П-образным движением. На
заводах широко используют сушилки ВНИИФ, «Тюрингия» (ГДР), фирм «Нетчш»,
«Липперт» (ФРГ) и др. Конвейерные сушилки являются одновременно
связующим звеном между участками формования и оправки изделий.
Сушилка «Тюрингия» имеет длину 11,5 и 14 м с горизонтальным направлением
движения изделий и теплоносителя (рис. 64). Прямоугольная камера сушилки
разделена горизонтальными перегородками на шесть ярусов, верхний ярус
предназначен для возврата гипсовых форм на позицию формования, нижний —
для отбора отработанного теплоносителя. Воздух, нагретый в паровоздушном
калорифере 1, расположенном в середине сушилки, поступает на сушку в
рабочие ярусы сушилки по воздухопроводам 2 и 3, расположенным снаружи в
средней части сушилки. Движение горячего воздуха в сушилке —
горизонтальное. Отработанный теплоноситель удаляется из сушилки через
нижний ряд при помощи вентилятора 4. Часть этого теплоносителя через
шибер 5 патрубком 6 направляется для повторного использования
(рециркуляции). Сформованные изделия на гипсовых формах устанавливают на
полки конвейера сушилки через окно 7. В процессе сушки изделия находятся
в постоянном движении и равномерно омываются теплоносителем, что
позволяет высушить их без дефектов. Сухие изделия вынимают из гипсовых
форм через окно 8 у противоположного конца сушилки. Гипсовые формы,
оставленные на полках конвейера, поступают на участок формования через
шестой ряд, подсушиваясь по пути следования. Производительность сушилки
430 шт/ч при длительности сушки тарелок диаметром 240 мм до 4,5 ч и
удельном расходе теплоты 7,1 МДж на 1 кг испаренной влаги.
При двухстадийной сушке изделий (рис. 65) используют конвейерные
сушилки, разделенные горизонтальной перегородкой 3 на две зоны: нижнюю
(зона I) с
цепным люлечным конвейером 2 и верхнюю (зона II) с конвейером 4. В
отличие от непрерывного движения конвейеров в сушилке «Тюрингия»
люлечные конвейеры имеют пульсирующее движение (движение 4, 5 с,
выстаивание 3,5 с). Движение конвейеров синхронное.

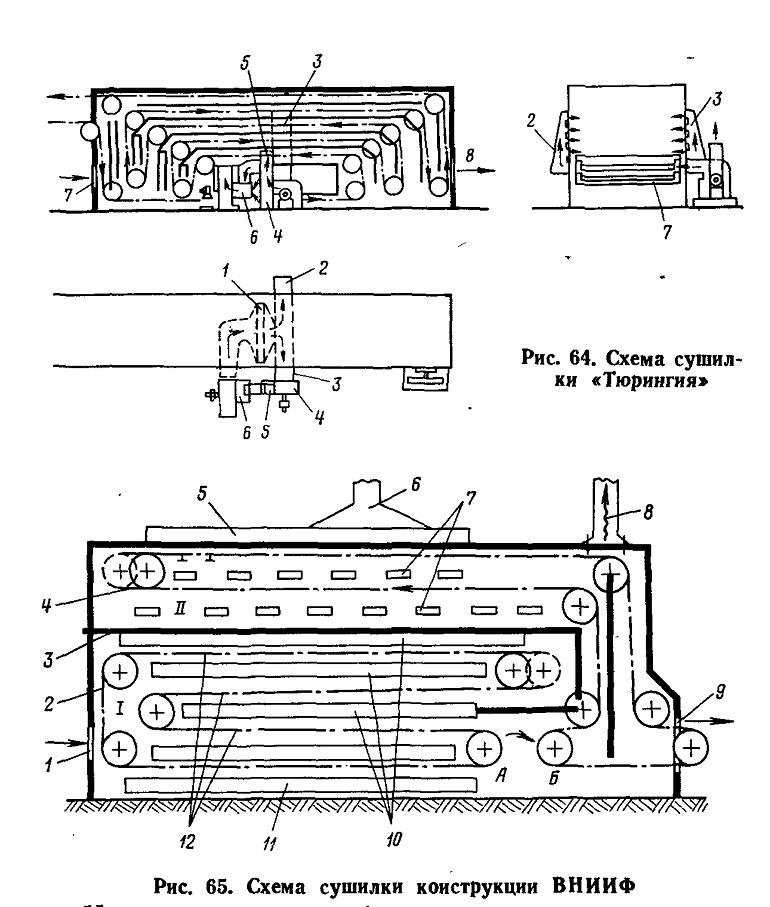

Рис. 64. Схема сушилки «Тюрингия»
Рис. 65. Схема сушилки конструкции ВНИИФ
Изделия на гипсовых формах загружаются на люльки конвейера через окно 1,
проходят подвялку в первой зоне сушилки для снижения влажности до
14—18%, на позиции А снимаются с формы вручную или автоматически и на
позиции Б переставляются на металлические кольца конвейера окончательной
сушки (вторая зона). Высушенные изделия снимаются с люлек конвейера 4
через окно 9. Гипсовые формы, освободившиеся от изделий на позиции А,
возвращаются на люльках конвейера 2 по его нижней ветви к окну 1, где их
снимают для формования, и цикл их повторяется. Подвялка изделий
осуществляется при температуре теплоносителя 65—70° С, окончательная
сушка при температуре до
110° С. Для этого теплоноситель подается
направленным потоком (через перфорированные насадки) на изделия коробами
7, расположенными над полками конвейера 12 (с изделиями). Скорость
воздушного потока после насадок 13—15 м/с. Отработанный теплоноситель
удаляют из сушилки через отверстия в коробе 11 (внизу первой зоны) с
таким расчетом, чтобы часть его была использована повторно
(рециркуляция), а часть удалена в атмосферу через коллектор 5 и трубу 6.
Поскольку во второй зоне необходимо поддерживать температуру около 110°
С, то для этого используют радиационный нагрев, создаваемый горелками
красного и инфракрасного излучения. Горелки располагают под изделиями на
расстоянии 150—250 мм. Высушенные изделия охлаждают воздухом,
поступающим из цеха через окно 9 и удаляемым через трубопровод 8.
При двухстадийной сушке и комбинированном нагреве длительность сушки
тарелок сокращается до 30 мин, производительность возрастает до 600—
1200 шт/ч, а расход теплоты на испарение 1 кг влаги снижается до 4,2—6,7
МДж.
Несмотря на то что конвейерные сушилки широко распространены в
промышленности, они имеют существенные недостатки: большая длительность
сушки — от 30 мин до 4,5 ч, значительный расход теплоты на испарение
влаги — до 7,1 МДж/кг, низкие съемы с 1 м2 занимаемой площади,
значительный расход гипсовых форм — до 2000 шт.
Технико-экономические показатели сушки улучшаются при использовании
сушилок с направленной (в полость изделий) подачей теплоносителя.
Известны три типа таких сушилок: конвективные, радиационные и
комбинированные (конвективно-радиационные).
Направленная подача теплоносителя позволяет повысить его температуру до
90—110° С и более без риска разрушения гипсовых форм, сократить сроки
сушки, повысить экономичность сушки. Хорошие результаты получают при
комбинированном нагреве изделий — сначала радиационным, а затем
конвективным способами. Длительность сушки сокращается в 5—6 раз,
плоских изделий — в 10—12 раз, удельный расход теплоты сокращается на
10—15%, снижаются потери при сушке, особенно по деформации, повышаются
другие технико-экономические показатели сушки. Режим сушки
контролируется автоматически и реже вручную путем изменений расхода пара
(газа) на нагрев калорифера, а также подачи холодного воздуха в короба.
Для контроля параметров сушки используют термометр манометрический,
самопишущий ТСГ-71014 со шкалой до 300°С; электронные психрометры ПЭ;
манометр показывающий МП-4; дифманометр сильфонный, самопишущий, типа
ДОСНО-Н; тягонапоромер ТНМ-Ш.
Высушенные фарфоровые изделия должны обладать достаточной прочностью при
изломе — 2—2,2 МПа. Повышают прочность изделий до 3—3,5 МПа добавкой 2—3
% бентонита, а до 4—4,5 МПа — сульфитно-спиртовой барды (ССБ) или
карбоксилметилцеллюлозы (КМП).
В процессе сушки на изделиях проявляются дефекты формования (литья): «жмотины»,
выбоины и другие, а также возникают новые: деформация, трещины,
отставание приставных деталей. Дефекты, 'подлежащие исправлению,
удаляются при оправке изделий. Затем изделия подвергают визуальному и
керосиновому контролю ^выборочно) и направляют на обжиг или глазурование
(при однократном обжиге).
