ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ ДЛЯ РУЧНЫХ ПЕРЕПЛЕТНЫХ РАБОТ




ИНСТРУМЕНТЫ ДЛЯ РУЧНОГО ПЕРЕПЛЕТА


Инструменты, используемые для ручных переплетных работ, условно можно разделить на режущие, вспомогательные и отделочные.









Режущие инструменты для переплётных работ

К режущим инструментам относятся ножи для резки бумаги, картона, раскроя тканей, обрезки книжных блоков, шерфования (срезки на нет краев) кожи при изготовлении кожаных переплетных крышек.

Универсальный переплетный нож (рис. 10, а) можно сделать из полотна приводной ножовки, изготавливаемой из высококачественной инструментальной стали: он меньше тупится и его не приходится часто затачивать.

Узкий нож с удлиненной режущей частью (100— 120 мм), применяемый для разрезки сфальцованных листов бумаги, технических и переплетных тканей, можно сделать из полотна обычной ножовки по металлу или по дереву (рис. 10, б). Затачивают его с двух сторон.

Для резания картона, кожи рекомендуется использовать нож, заточенный вдоль правой стороны лезвия,

конец которого сточен под углом 45 0 к верхней кромке (рис. 10, в).

При изготовлении крышек из кожи применяется нож-резак (рис. 11, а), который можно изготовить из полотна приводной ножовки, а также сапожного ножа. Затачивают его с правой стороны. Для шерфования кожи можно использовать универсальные переплетные ножи с формой лезвия, изображенной на рис. 11.б. Более удобно работать ножами с двумя режущими кром-ками (боковой и торцевой), заточенными с одной стороны (рис. 11, в).

Дисковый нож (рис. 12) служит для обрезания толстых книжных блоков, предварительно зажатых в переплетных тисках. Он состоит из режущего диска, изготовленного из инструментальной углеродистой стали У10А, диаметром 90—100 мм, толщиной 2—2,5 мм. С одной стороны его по всей окружности спускают пологую фаску и тем самым затачивают режущую кромку, которую потом необходимо с обеих сторон довести на оселке. Как видно на рисунке, в центре диска вырезано квадратное отверстие (12X12 мм), кромки которого срезаны под углом 45 °. На стержне, являющемся основанием для крепления режущего диска и рукоятки, сделана фигурная головка, соответствующая по размерам и форме квадратному отверстию ножа. Диск надевают на фигурную головку, поверх него ручку (из дерева, металла, пластмассы) и все скрепляют гайкой. Шляпка фигурной головки стержня не должна выступать из плоскости диска.

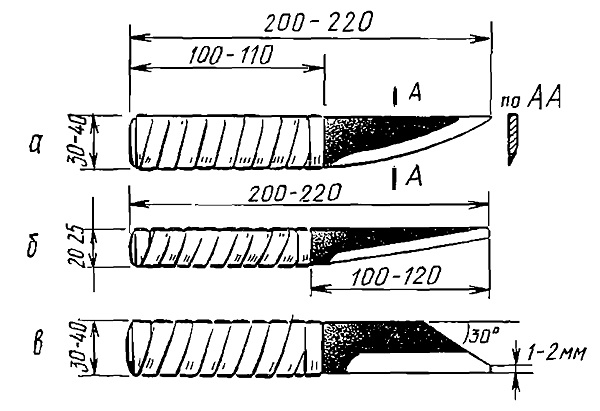

Рис. 10 Переплетные ножи
а — универсальный, б — узкий нож для разрезания переплетных материалов по сгибу, в — но>к для резания картона

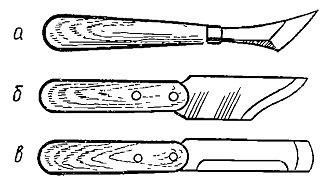

Рис. 11. Ножи для работы с кожей:
а — нож-резак, б—нож -для шерфования кожи, в — нож для шерфования кожи с боковой и торцовой режущими кромками

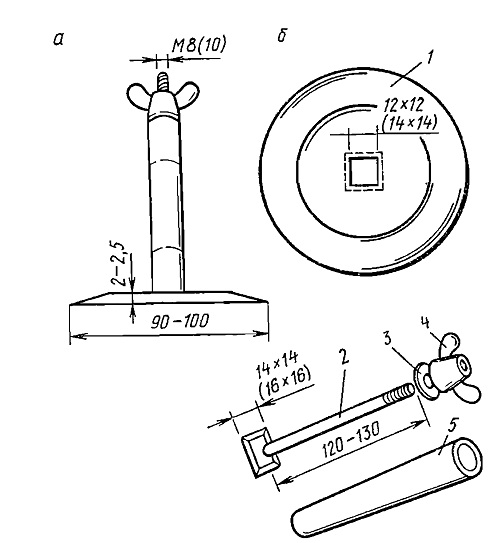

Рис. 12. Дисковый нож: а — общий вид, б — детали дискового ножа

1 — режущии диск, 2 — стержень-основание, 3 — шайба, 4 — гайка-барашек, 5 — рукоятка
