БУМАЖНЫЙ И ПЕЧАТНЫЙ ЛИСТЫ





Печатный лист и его элементы




Книга, брошюра, журнал состоят из отдельных печатных листов, собранных в тетради. Печатный лист — это бумажный лист любого стандартного формата, отпечатанный с одной стороны, бумажный лист содержит два печатных листа, формат печатного листа равен формату бумажного.

Печатные элементы листа для книжно-журнальной продукции, т. е. полосы набора, располагаются на печатном листе в строго определенном порядке так, чтобы после печати, разрезки и фальцовки листа получилась тетрадь со страницами, расположенными в строгой последовательности. Расстановка полос листа в печатной

форме перед печатанием в этом порядке называется спуском полос.
Поля в книгах, журналах и других изданиях имеют определенные размеры. Вокруг каждой полосы текста— четыре поля различных размеров (рис. 7). Каждая полоса имеет свой порядковый номер, называемый колонцифрой (рис. 8).

Для получения тетрадей в брошюровочном цехе бумажные листы предварительно разрезают на части, а затем фальцуют. Таким образом, тетрадь получают из части бумажного листа, которая называется листом для фальцовки.

Первая страница каждой тетради в левом нижнем углу имеет цифровую метку — главную сигнатуру, которая обозначает порядковый номер листа для фальцовки, а рядом с сигнатурой проставляется норма — фамилия автора, название произведения или номер типографского заказа. Это делается для того, чтобы в типографии, где печатается большое количество книг, листы одного издания не попали в другое.

Порядковые номера листов облегчают контроль за комплектовкой. Для этой же цели каждый лист для фальцовки имеет две метки — потетрадную и позаказную (рис. 9).

Потетрадная метка расположена в середине корешкового поля между первой и последней полосами текста. Эти метки в каждом последующем листе для фальцовки смещены одна относительно другой. Расположение по-тетрадных меток в скомплектованном блоке в виде лесенки с равномерным чередованием ступенек свидетельствует о правильности комплектовки блока.

Позаказная метка во всех листах для фальцовки

ставится в середине корешкового поля в месте, установленном для данного издания. Расположение позаказных меток из всех тетрадей скомплектованного блока на одной линии, идущей поперек корешка, свидетельствует о том, что в блок не попали тетради другого издания.











Рис 7. Условное расположение полей в полосе текста:
а — корешковое (внутреннее); б — головное (верхнее), в — переднее (внешнее), г — хвостовое (нижнее)

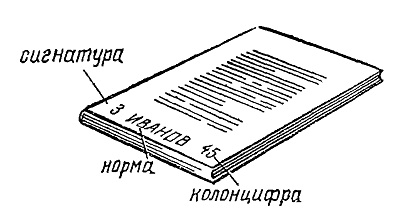

Рис. 8. Расположение условных обозначений в книге

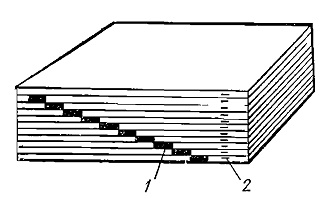

Рис. 9. Расположение контрольных меток на корешке:
1 — потетрадные метки, 2 — позаказные метки
