ГЕНЕРАТОР Г-411 МОТОЦИКЛА МИНСК М-106
На мотоцикле М-106 установлен генератор переменного тока Г-411. Он
состоит из ротора, статора и передней крышки с прерывателем (рис. 25).
Ротор представляет собой постоянный восьмиполюсный магнит, отлитый из
специального магнитного сплава. Ротор устанавливается на конусной части
цапфы коленчатого вала и фиксируется при помощи сегментной шпонки и
болта.
В пазы статора помещено 8 катушек. Две из них соединены последовательно
и образуют обмотку зажигания 03 (рис. 24).
Пять других также соединены последовательно и образуют обмотку освещения
ОО. Оставшаяся катушка ОС является обмоткой цепи стоп-сигнала. Концы
обмоток соединены между собой и выведены на массу. Наконечник провода
массы закрепляется винтом вместе с корпусом конденсатора на передней
крышке.
На вредней крышке монтируются выводные клеммы цепи зажигания (А) (рис.
24) - 14 (рис. 25), цепи освещения (С) - 10, цепи стоп-сигнала (В) - 5,
конденсатор 17 и пластина 16, на которою установлен механизм
прерывателя.
(нажмите
для увеличения)

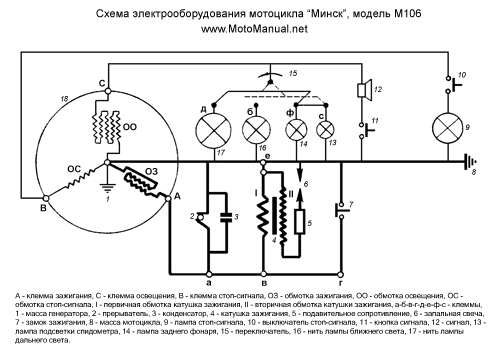

Рис. 24. Схема электрооборудования:
А - клемма зажигания: С - клемма освещения; В - клемма стоп-сигнала; ОЗ
- обмотка зажигания; ОО - обмотка освещения; ОС - обмотка стоп-сигнала;
I - первичная обмотка катушки зажигания; II - вторичная обмотка катушки
зажигания; а, б, в, г, д, е, ф, с - клеммы; 1 - масса генератора; 2 -
прерыватель; 3 - конденсатор; 4 - катушка зажигания: 5 - подавительное
сопротивление; 6 - запальная свеча; 7 - замок зажигания; 8 - масса
мотоцикла; 9 - лампа стоп-сигнала; 10 - выключатель стоп-сигнала: 11 -
кнопка сигнала; 12 - сигнал; 13 - лампа подсветки спидометра; 14 - лампа
заднего фонаря: 15 - переключатель; 16 - нить лампы ближнего света; 17 -
нить лампы дальнего света.
Техническая характеристика генератора Г-411
1. Мощность цепи освещения - 35 вт.
2. Напряжение цепи освещения (все лампы включены)
при 2000 об/мин - 6 в.
при 5200 об/мин - 8 в.
3. Мощность цепи стоп-сигнала - 15 вт.
5. Бесперебойное ценообразование при - 350-6000 об/мин.
6. Рабочий зазор между контактами прерывателя - 0,35 - 0,4 мм
7. Пределы возможной регулировки опережения зажигания - ± 5 градусов
8. Емкость конденсатора - 0,17 - 0,3 мкф
Рис. 25. Генератор Г-411:
1 - цапфа коленчатого вала; 2 - сегментная шпонка; 3 - клемма массы
генератора; 4 - кулачок прерывателя: 5 - клемма стоп-сигнала (В); 6 -
эксцентрик; 7 - контактная стойка; 8 - абрисные винты; 9 - подвижный
контакт; 10 - клемма освещения (С); 11 - неподвижный контакт; 12 - винт
контактной стойки; 13 и 14 - клемма зажигания (А); 15 - войлочный фильц;
16 - пластина прерывателя (абрисная); 17 - конденсатор; 18 - статор; 19
- передняя крышка; 20 - ротор; 21 - болт крепления ротора.
Регулировка напряжения цепи освещения и цепи стоп-сигнала осуществляется
по принципу параметрического регулирования, т. е. параметры обмотки и
магнита подобраны таким образом, что при увеличении скорости вращения
ротора напряжение в цепи увеличивается незначительно. Благодаря этому
отпадает необходимость в применении специального регулятора напряжения в
схеме электрооборудования. Регулировка зазора между контактами
прерывателя описана ранее (см. «Установка зажигания»). Не рекомендуется
отворачивать абрисные винты 8 и менять положение пластины 16.
Необходимое положение пластины, от которого зависит мощность искры,
устанавливается на заводе-изготовителе.
Поэтому производить регулировку абриса следует только в крайних случаях,
в полной уверенности, что именно абрис является причиной неисправности
(например, при замене ротора или статора, после ремонта генератора, при
большом износе деталей прерывателя).
Регулировку производят следующим образом:
1. Устанавливают правильное опережение зажигания и зазор в прерывателе и
определяют величину искры между проводом высокого напряжения (со снятым
наконечником) и ребром головки цилиндра.
2. Увеличивают или уменьшают зазор в прерывателе.
3. Если при этом искра заметно улучшается (если искра не улучшается -
регулировку не производят), то ослабляют абрисные винты.
4. Поворачивают абрисную пластину:
а) против часовой стрелки, если искра улучшается при увеличении зазора в
прерывателе,
б) по часовой стрелке, если искра улучшается при уменьшении зазора.
5. Повторно устанавливают опережение зажигания и регулируют зазор в
прерывателе.
УХОД ЗА ГЕНЕРАТОРОМ МОТОЦИКЛА МИНСК М-106
Уход за генератором заключается в периодической подтяжке
резьбовых соединений, своевременной смазке и проверке механизма
прерывателя. Смещение осей (несовпадение) контактов прерывателя
не должно превышать 0,25 мм. Если оно превышает указанную
величину - необходимо его устранить, использовав для этого
регулировочные шайбы, устанавливая их под (или над) подвижным
контактом.
Если в работе зажигания будут замечены перебои из-за подгорания
контактов, их следует зачистить тонким оселком или надфилем. В
случае частого подгорания контактов необходимо проверить или
заменить конденсатор. |
|
