Маховое генераторное зажигание мотоцикла PANNONIA типа TL250/F TL250/D TL250/B
Мотоциклы типа TL/D вместо махового магнето снабжены маховым генератором и посредством последнего по своей конструкции действуют не магнитным, а аккумуляторным зажиганием. Обозначение типа шунтового махового генератора DG 1-60/6. Последний, изготовленный к одноцилиндровому двухтактному мотоциклу, 250 см3. Генератор исполнен таким образом, что он способен удовлетворить всем электрическим требованиям мотоцикла, и в соответствии с этим, на наружном корпусе помещаются кроме двух щеткодержателей, индукционная катушка, молоточек прерывателя с подвижным контактом, конденсатор и регулятор напряжения. Кулачковая шайба помещена по вращающейся части.

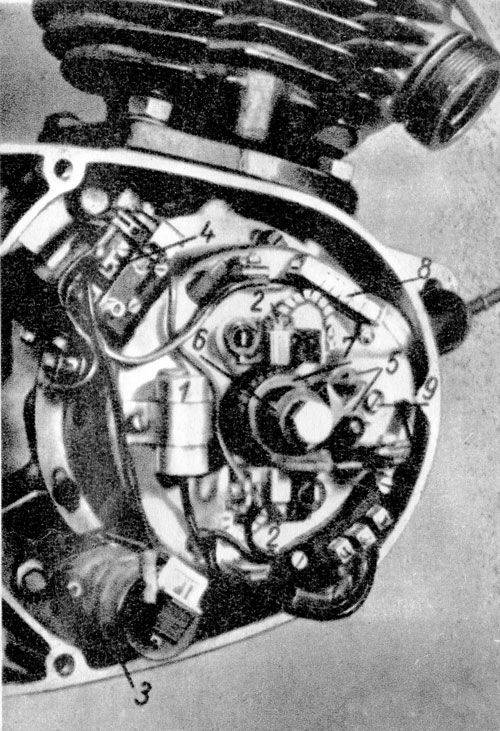

Рис. 39. Монтирование генератора
1. конденсатор, 2. угольные щетки, 3. катушка зажигания, 4. регулятор напряжения, 5. молоточек прерывателя и контрчасть, 6. кулачковая шайба, 7. вращающаяся часть, 8. сопротивление, 9. установочный винт
Индукционная катушка получает ток от аккумулятора и ее электрическую цепь открывает-закрывает молоточек прерывателя с подвижным контактом за каждый оборот раз. Регулятор напряжения содержит напряжение генератора внутри установленной регулировочной полосы на постоянной величине независимо от загрузки и от числа оборотов. Включающая часть регулятора при установленном напряжении включения присоединяет генератор с аккумулятором и этим самым получается зарядный ток. Если напряжение генератора меньше напряжения включения, тогда под действием возникшего возвратного тока отключает генератср с аккумулятора и таким образом предохраняет аккумулятор от разряжения. Установление регулятора напряжения очень важно от дать производить специальной фирме, так как если производится это без соотвествующих приборов, то может привести к заряжению аккумулятора в более тяжелых случаях при сгорании регулятора напряжения, а также при сгорании катушек вращающейся части генератора.
Данные установления регулятора
Напряжение включения 6 —6,4 в
Напряжение холостого хода 7,6—7,8 в
Регулированное напряжение 6,3—5,6 в
Изменение напряжения 0,6 в
Загрузочный ток 8 а
Возвратный ток 2—6 а
Данные мощности генератора :
Номинальная мощность 60 вт
Номинальное напряжение 6 в
Номинальный ток 10 а
Номинальное число оборотов 2000,/мин
Максимальное число оборотов 5000/мин
Оборот включения 1200/мин
Замена угольной щетки
ниже 15 мм/длина щетки
Установка и разборка генератора, а также установление зажигания осуществляются следующим образом :
Монтирование генератора из 4 главных частей :
1. монтированный корпус
2. вращающаяся часть
3: кулачковая шайба
4. вращающаяся часть с подкладкой стопорного болта.
При встроении в первую очередь надо укрепить вращающуюся часть 2 на вале. Однако прежде чем положить вращающуюся часть на вал, необходимо тщательно очистить конические части последних. После этого устанавливается вращающаяся часть на главном вале и стопорным болтом 4 медленно, тщательно натягивая, укрепляем ее. При установлении корпуса 1 в первую очередь необходимо поместить кабель зажигания в часть корпуса двигателя, исполненную для этой цели, и в вывод воспламеняющего тока. После этого освободив щетки находящиеся в щеткодержателе, от напряжения пружин, на половину вынимается, а после этого тщательно помещается корпус в соотвествующий фланец корпуса двигателя и укрепляется болтами. Желаемую величину предварительного зажигания достигаем перед укреплением корпуса поворачиваем последнего влево или же вправо. После этого пружины щеткодержателя приводятся в первоначальное положение, тщательно наблюдая за тем, чтобы также и угольные щетки попали на свое первоначальное место. Затем нумерованныекабели присоединяются к зацепам с соотвествуюшим номером. Нумерование зацепок : 1, 51, 61.
Разборка осуществляется в обратном порядке различие в том, что при снятии вращающейся части кладется в резьбовую часть в первую очередь стопорный болт и затем маленький стерженек из меди диаметром 6 х 40 мм, стопорный болт опять ввинчивая вращающаяся часть на главном вале ослабится и этим самым она легко снимается. Между контактами молоточка прерывателя в момент открытия необходимо тщательно установить величину 0,4 мм. Установление осуществляется следующим образом.
Рис. 40. Генератор, вращающаяся часть
Головку болта, укрепляющего вращающуюся часть, гаечным ключом поворачиваем в направление хода часовой стрелки до тех пор, пока дойдет к периоду полного прерывания, после этого эскцентрический стопорный болт 9 поворачивается в соответствующее направление до тех пор, пока получается данная величина. При установлении зажигания вышеописанным образом устанавливается всегда в первую очередь зазор прерывателя, после этого в известной фбрме устанавливается зажигание таким образом, чтобы момент прерывания настал на 3 мм, перед верхней мертвой точкой. Соотвествующий уход за генератором и содержание его в исправности является залогом бесперебойного рабочего режима в течение продолжительного времени. Зазор прерывателя, состояние щеток, смазочный войлок необходимо контролировать по крайней мере после каждых 3000 км. Уменьшение зазора прерывания является следствием в первую очередь износа кулака прерывания, поэтому очень важно, чтобы смазочный войлок I обеспечил постояннаю смазку, однако он не должен содержать столько смазочного материала, чтобы последний был во время вращения рассеян кулаком. Угольные щетки со временем изнашиваются и пружинное давление ослабляется. Ниже определенной величины это уже не обеспечивает соответствующий режим работы, т. е. необходимую мощность. Поэтому, если щетки слишком изношены, необходимо их заменить.
