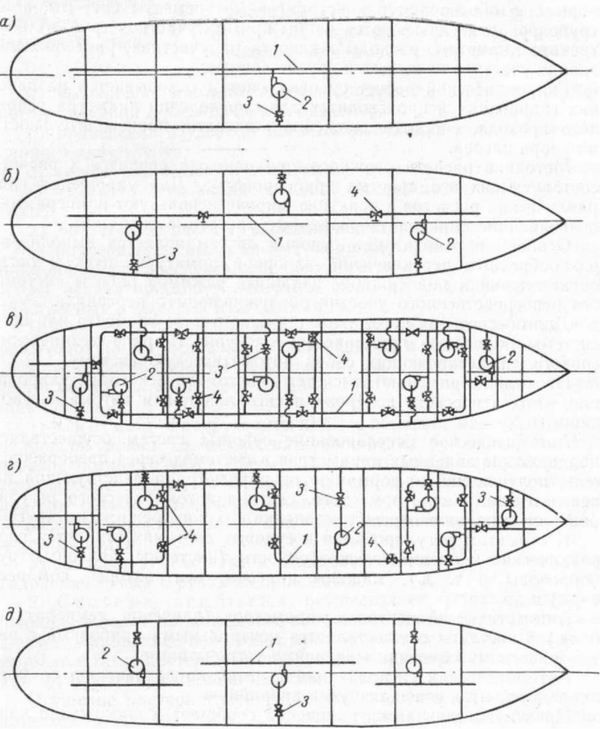

Рис. 68. Принципиальные схемы проводки трубопроводов судовых систем: а – линейная (общесудовая); б – принцип автономных участков; в – кольцевая; г – групповая; д – автономная. 1- трубопровод магистрали; 2 – механизмы, обслуживающие системы; 3 – разобщительные клапаны; 4 – задвижки клинкетные. Общее расположение на судне судовой системы вычерчивается на специальной схеме, на которой в соответствии с отраслевой нормалью обозначаются конструктивные элементы системы, а на трубопроводах указываются длины прямых участков труб, их внутренние диаметры, расходы жидкости на участках, расположение границ участков по высоте и другие данные. Гидравлический расчет судовых систем основывается на законах гидравлики и производится для определения диаметра условного прохода, скорости движения жидкости, производительности и напора насоса. Методика расчета сложного трубопровода сводится к расчету составляющих его простых трубопроводов. Для упрощения гидравлических расчетов в практике широко используют номограммы, позволяющие определять различные расчетные величины. Основой автоматизации судовых систем является выполнение разнообразных переключений запорной арматуры, пуск и остановка машин и поддержание заданных режимов работы системы без непосредственного участия обслуживающего персонала. Для обеспечения автоматизации какого-либо элемента или всей системы полностью применяется совокупность ряда технических средств, представляющих собой автоматическую систему. На судах применяются системы автоматического регулирования, автоматического контроля и сигнализации и автоматической защиты. Автохматическое регулирование судовых систем осуществляет поддержание заданных параметров в системах через преобразователь, получающий информацию от параметра и действующий на регулятор энергии. Кроме того, система автоматического регулирования выполняет перевод установки с одного режима на другой. К объектам регулирования в судовых системах относятся гидравлические и пневматические емкости (цистерны, баллоны, трубопроводы и т. д.), машины (насосы, вентиляторы, компрессоры) и др. Автоматический контроль параметров (давления, температуры и др.) в системах осуществляется контрольными приборами с автоматическими самозаписывающими устройствами. Автоматическая сигнализация делится по назначению на предупредительную, извещающую и аварийную. Предупредительная сигнализация сообщает о достижении критического состояния параметров системы, которое может предшествовать ее аварии. Извещающая сигнализация подает сигнал о наступлении заданного состояния системы или о выполнении команды. Аварийная сигнализация извещает о наступлении аварийного режима системы. Автоматическая система обеспечивает предупреждение аварии системы путем изменения параметра среды (сбрасывание угрожаемого давления, изменение подачи топлива и т. п.).
