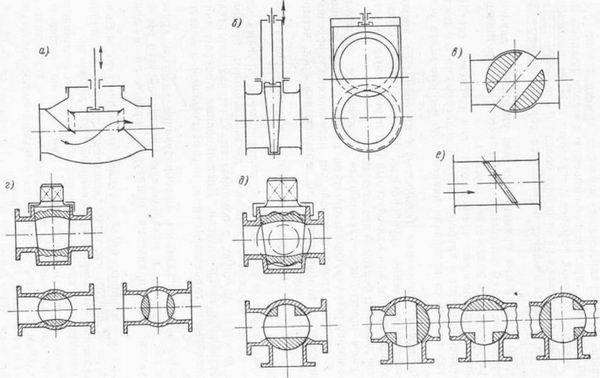

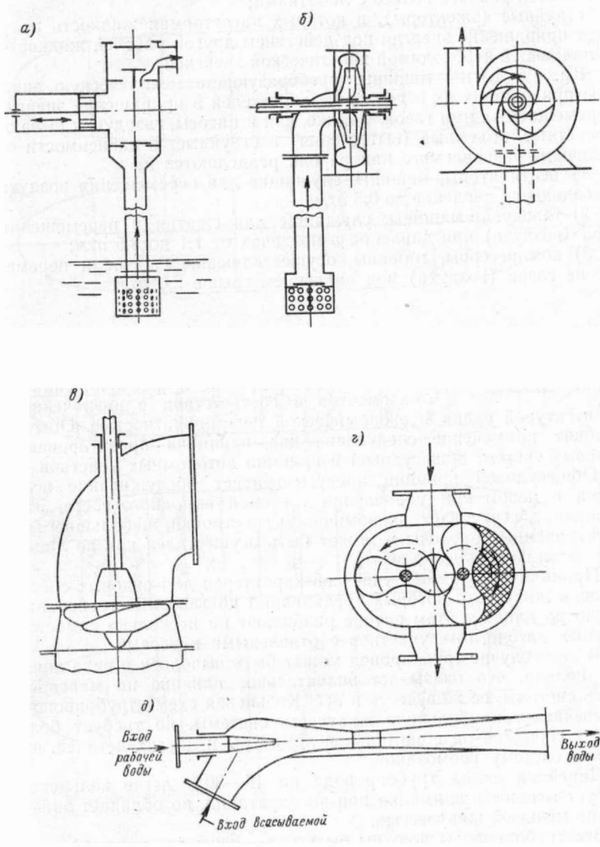

§ 40. Конструктивные элементы систем на судне Рис 66 Схема действия арматуры судовых систем: а-запорный клапан; б – клинкетная задвижка; в – дроссельный кран; г – проходной пробковый кран; д – кран -трехходовой манипулятор; е – захлопка. Клапаны предохранительные работают автоматически: среда проходит, отжимая тарелку, прижимаемую к седлу клапана пружиной, сжатие которой заранее регулируется. При повышении в трубопроводе давления на величину более 20% рабочего тарелка отжимается от седла и клапан открывается, сбрасывая избыточное давление. Клапаны дроссельные применяются для уменьшения давления в трубопроводах путем изменения гидравлического сопротивления среды, регулируемого положением тарелки. Клапаны редукционные применяются для снижения статического давления среды в трубопроводах и поддержания его постоянства независимо от колебания давления до и после места установки этого клапана. 2) Задвижки клинкетные (клинкеты) с клиновидным диском перекрывающим сечения трубопровода. Клинкеты используются как запорные органы или как спускные или перепускные средства в качестве донной и бортовой арматутры. 3) Краны проходные, трехходовые и крановые манипуляторы- запорно-регулирующая арматура в виде пробки, установленной в корпусе крана с одной или несколькими прорезями Манипуляторы используются для переключения трех, четырех и более трубопроводов; 4) Захлопки – особый вид арматуры, рабочая тарелка которой шарнирно закреплена на оси. Приводы управления арматурой, аппаратами и другими элементами систем бывают местными и дистанционными, приводимыми в действие вручную, с помощью механических двигателей или работающих автоматически. Дистанционные приводы могут быть валиковыми, гидравлическими, пневматическими и электрическими. Гидравлические механизмы, преобразующие энергию движущейся в них жидкости в механическую работу рабочего органа, используются для управления арматурой, приводами и аппаратами. Насосы – машины, преобразующие механическую энергию, получаемую от двигателей, приводящих их в движение, в приращение механической энергии протекающей в них жидкости. В зависимости от конструкции и способа, которым совершается энергообмен, насосы подразделяются (рис. 67) на поршневые (объемные или вытеснения), в которых жидкость перемещается под действием поршня, совершающего возвратно-поступательное движение в рабочем цилиндре машины; ротационные (роторные), в которых перемещение жидкости совершается под действием вращения зубчатых колес или винтов; лопастные, в которых жидкость перемещается под действием Рис. 67 Схема действия насосов : а – поршневой простого действия ; б – центробежный; в – пропелерный; г – ротационный; д – водоотливной эжектор. центробежных сил, возникающих при проходе жидкости через вращающееся рабочее колесо с лопатками; струйные (эжекторы), в которых нагнетаемая жидкость получает приращение энергии под действием другой рабочей жидкости, обладающей необходимой кинетической энергией. Газодувки – машины, преобразующие механическую энергию приводящих их в движение двигателей в приращение энергии перемещаемых ими газов. Так же, как и насосы, газодувки бывают лопастные, объемные (вытеснения) и струйные. В зависимости от величины развиваемого напора они разделяются на 1) вентиляторы, машины, служащие для перемещения воздуха и создающие давление до 0,3 атм; 2) газодувки-машины, служащие для сжатия и перемещения газа (воздуха) при давлении в пределах от 1,1 до 3,5 атм; 3) компрессоры, машины, осуществляющие сжатие и перемещение газов (воздуха) под давлением свыше 2,0 атм.
