§ 33. Швартовное устройство на судне

Швартовное устройство предназначается для крепления судна при стоянке у пристаней, набережных, пирсов или около других судов, барж и т. д.
Составными элементами швартовного устройства на каждом судне являются (рис. 60):
швартовы – тросы (канаты), предназначенные для закрепления (швартовки) судна у места стоянки. В качестве швартовов на судах применяются стальные, пеньковые, сизальские, манильские, капроновые и нейлоновые канаты (тросы);
кнехты – короткие тумбы, прямые или крестовые, прочно укрепленные на верхней палубе судна и служащие для закрепления швартовов;
киповые планки и тросовые отводы – направляющие тросы к кнехту или шпилю, предохраняющие их от перетирания об острые края судовых деталей;
швартовные механизмы – швартовные шпили, лебедки, служащие для выбирания тросов при подтягивании судна к месту стоянки или для обтягивания швартовов;
тросовые вьюшки – предназначаются для хранения на судне швартовных канатов по-походному;
привальные кранцы – прокладки, предохраняющие борт судна от ударов при навале на стенку или борт соседнего судна.

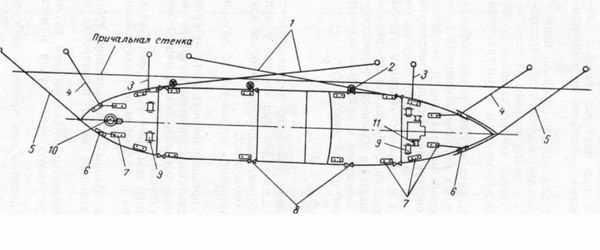

Рис. 60. Схема швартовного устройства судна носовЬй и кормовой шпринг; 2- привальные кранцы; 3-прижимные швартовы; 4- продольные швартовы; 5-дополнительные продольные швартовы; 6- киповые планки; 7- кнехты; 8-швартовые клюзы; 9-тросовые вьюшьки: 10- швартовый шпиль; 11- швартовые турочки браншпиля.

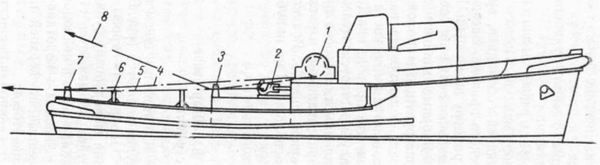

Рис. 61. Схема буксирного устройства. 1 – буксирная лебедка; 2 – буксирный гак; 3 – промежуточный клюз с наметкой; 4 – буксирный трос от лебедки; -5 – буксирный трос от гака; 6- буксирная арка; 7 – буксирный клюз; 8 – буксирный трос при буксировке на коротком тросе.
