§ 37. Промысловые устройства на судне

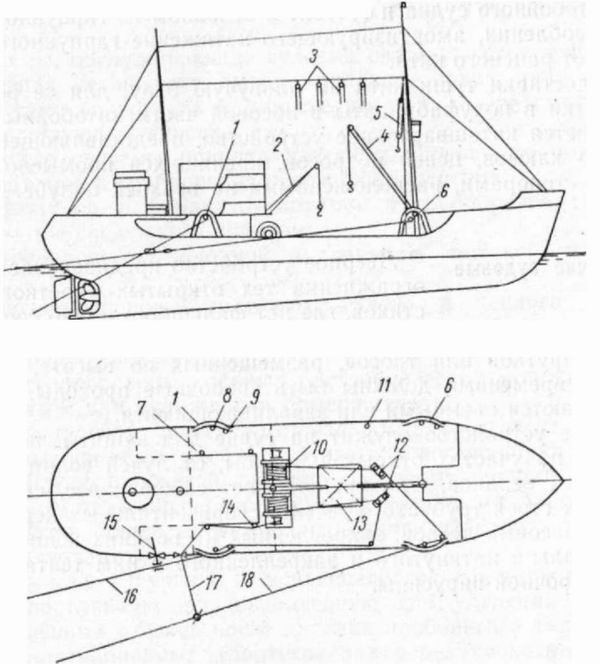

Рис. 65. Схема тралового устройства для бортового траления, 1-дуги кормовые; 2 – грузовая стрела; 3 – блоки сушилки; 4-носоваягрузовая стрела; 5-джильсон ; 6 – дуги носовые; 7 – квартропные ролики; 8 – блоки траловых дуг; 9 – коренные ролики; 10 – траловая лебедка; 11-бортовые ролики; 12 – центральные ролики; 13 люк рыбного трюма; 14 – ролики отводящие; 15-стопор , 16-кормовой ваер; 17 – мессенджер; 18 – носовой ваер. Траловое устройство может быть двух типов в зависимости от типа траулера, на котором они устанавливаются: с бортовым и кормовым тралением. Траулере бортовым тралением имеет траловое устройство расположенное в носовой части верхней палубы, состоящее из элементов, приведенных на рис. 65. На траулерах с кормовым тралением все элементы тралового устройства расположены в корме верхней палубы, заканчивающейся слипом. Слип представляет собой криволинейную наклонную поверхность, доходящую до кормового подреза у грузовой ватерлинии. Дрифтерное устройство обеспечивает хранение сетей в специальном сетевом трюме, из которого они выбираются и сбрасываются в воду вручную, а поднимаются из воды тросом-вожаком при помощи дифтерного шпиля. Устройство для убоя китов располагается в носовой части китобойного судна и состоит в основном из гарпунной пушки и приспособления, амортизирующего натяжение гарпунного троса, идущего от раненого кита. Для доставки туши кита на плавучую базу, для ее разделки и обработки в полуфабрикаты в носовой части китобойных судов располагается китошвартовное устройство, представляющее собою несколько клюзов, цепей и тросов, крепящихся промысловой лебедкой и стопорами, расположенными на верхней палубе.
