24-ПУШЕЧНЫЙ ФРЕГАТ «НАДЕЖДА»
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ 24-ПУШЕЧНОГО ФРЕГАТА «НАДЕЖДА»
Основные характеристики фрегата «Надежда»
Длина, м
по верхней палубе...............36,74
между перпендикулярами.............35,07
по килю...................33,91
Ширина, м
с обшивкой...........................10,26
без обшивки..................................10,06
Высота борта, м..................4,47
Глубина интрюма, м................3,88
Осадка, м
носом....................2,54
кормой...................2,69
Водоизмещение в полном грузу, т............565
Число Брюса...................3,1
Экипаж, чел.
штаб- и обер-офицеров..............12
унтер-офицеров................9
рядовых...................75
нестроевых..................17
Число практикантов................75
Напомним, что фрегат строился по чертежу, составленному И. А. Амосовым,
сооружался под крышей эллинга. На постройку судна пошли сосна,
лиственница, дуб. При скреплении элементов корпуса широко использовалось
железо, в качестве постоянного балласта, как уже было сказано,
применялось чугунное литье. Еще на стапеле подводная часть наружной
обшивки была обита медью. Подпалубный объем корпуса «Надежды» составлял
1450 м . Абсцисса центра величины равнялась 0,56 м (в нос), а его
заглубление под плоскость основной ватерлинии — 0,87 м. Стандартной
посадке соответствовал ме-тацентрический радиус 4,85 м.
Теоретический чертеж фрегата «Надежда». ЦГАВМФ, ф. 327, on. 1, д. 1370
Соотношение площади парусности и объемного водоизмещения оказалось
близким к стандартам нашего времени. Быть может, это объясняется тем,
что новый дирек
тор корпуса контр-адмирал Н. П. Римский-Корсаков,
участник сражений под Бородином, Смоленском и Малоярославцем, обошедший
вокруг Земли на шлюпе «Предприятие», был внимательнее к расчетам
инженеров, чем
его предшественник, полагавшийся более на интуицию.
Фрегат «Надежда» был вооружен 20 парусами.
Площадь парусов, м2, фрегата «Надежда»
Передний кливер.................35,0
Кливер.....................34,0
Фор-стень-стаксель................31,0
Фок......................105,0
Фор-марсель...................92,0
Фор-брамсель.........'.........45,0
Фор-бом-брамсель.................20,0
Грот-стень-стаксель................90,0
грот-брам-стаксель................28,0
Грот......................157,0
Грот-марсель...................100,0
Грот-брамсель..................45,0
Грот-бом-брамсель.................25,0
Апсель..........................................11,5
Крюйс-стень-стаксель................30,0
Крюйс-брам-стаксель................................10,0
Крюйс-марсель (крюйсель)..............52,5
Крюйс-брамсель.................30,5
Крюйс-бом-брамсель................................16,5
Бизань....................74,0
Общая площадь парусности.............1032,0
Площадь основных парусов............................862,5

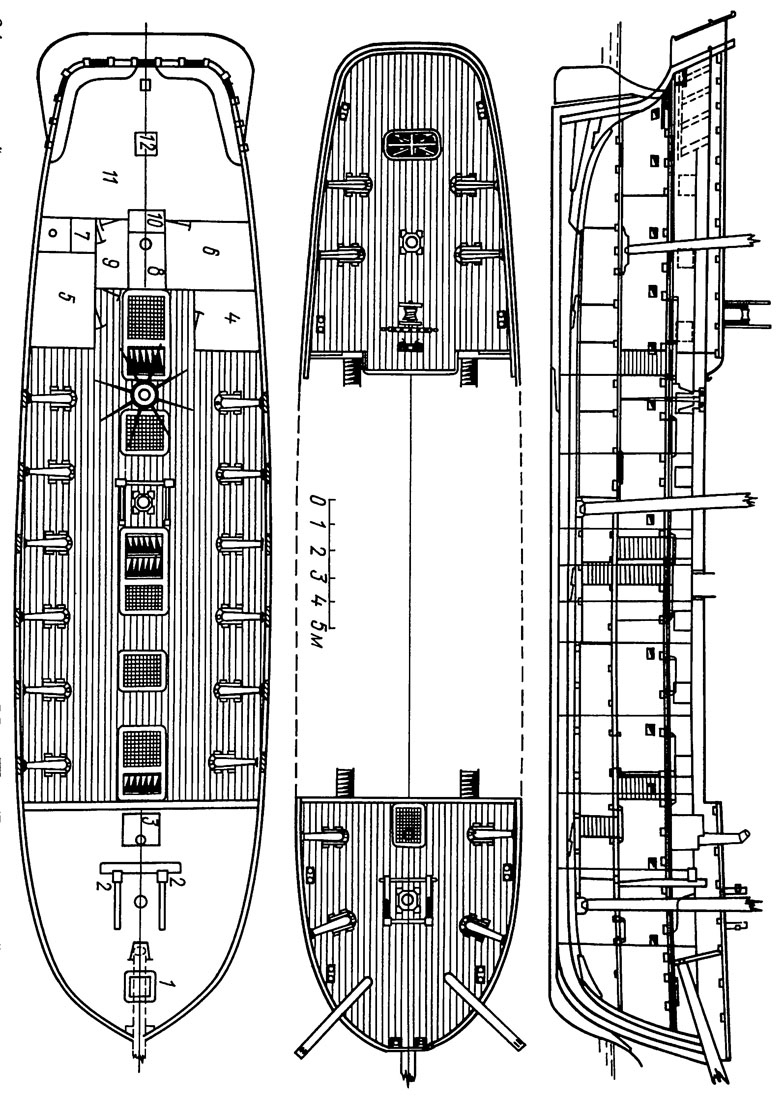

24-пушечный фрегат «Надежда», чертеж общего
расположения — продольный разрез, бак, юг w верхняя палуба:
1 — люк над шкиперской кладовой;
2 — битенги и краспицы якорных цепей; 3 — камбузная плита; 4 —
штурманская рубка;
5 — «людская»
(вестовые, денщики, повара); 6 — адмиральская спальня;
7 — туалет; 8 — буфет;
9 — коридор адмиральского блока;
10 — шкаф; 11 — адмиральский салон;
12 —люк ЦГАВМФ, ф. 327, on. 1, д. 1371, 1372, 1373
На фрегате как учебном судне полагалось иметь увеличенный комплект навигационных инструментов и оборудования.
Судовой перечень навигационного снабжения
фрегата «Надежда»
Циркуль
измерительный простой медный.............3
«однорукий» фирмы Н. Хатчесон............2
Линейка
обыкновенная деревянная с каймой...........2
параллельная малая ................ 2
» большая...............2
Прямоугольник штурманский деревянный..........2
Транспортир роговой в футляре .............. 3
Компас ординарный в медном корпусе............1
Пель-компас в медном корпусе (один учебный).........2
Скамейка пель-компаса дубовая с освещением (нактоуз в виде шкафчика)
......................2
Компас в висячем корпусе................1
Лаг (ручной секторный) из дуба..............3
Вьюшка лаглиня точеная дубовая.............2
Лаглинь готовый и в запас................4
Лоты свинцовые
8-фунтовые (3,3 кг).................3
15-фунтовые (6,1 кг)................3
25-фунтовые (10 кг)................2
40-фунтовые (16,4 кг)................2
Лотлинь разный:
6 нитей в мотках..................2
12 нитей в мотках.................2
запасные мотки .................. 4
Хронометр английский.................2
Судовые часы пружинные настенные............6

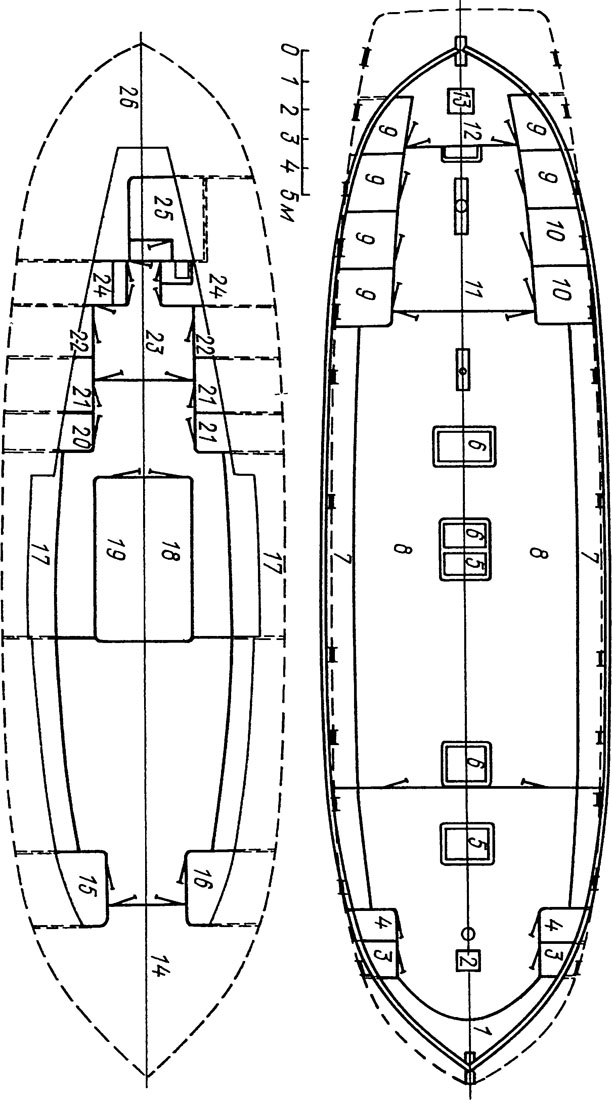

24-пушечный фрегат «Надежда» — план палуб (нижней и жилой):
1 — шкиперские залавки (рундуки); 2 — люк; 3 — клозеты; 4 — шкиперские
кладовые;
5 — сходные люки; 6 — светлые люки с решетками вентиляции;
7 — кадетские залавки;
8 — кадетский кубрик;
9 — офицерские каюты;
10 — командирские каюты; 11 — кают-компания;
12 — кормовая гардемаринская каюта;
13 — люк в броткамеру,
14 — шкиперские припасы; 15 — каюта кондукторов; 16 — каюта шкипера; 17
— матросские залавки,
18 — место для кабельтовое; 19 — место для пеньковых канатов; 20 —
аптека; 21 — каюты; 22 — склады амуниции; 23 — арсенал; 24 — кладовые
сухой провизии; 25 — крюйт-камера; 26 — броткамера (сухарная). ЦГАВМФ,
ф. 327, on. 1, д. 1374, 1375
Склянки
четырехчасовые песочные..............2
часовые » ..............2
получасовые » ..............2
минутные » ..............3
полуминутные » ..............5
четвертьминутные песочные..............5
Секстан английский .................. 2
Колокол медный с валком................1
Для желающих приобщиться к тайнам одной из самых
морских наук — навигации — препятствий не чинилось. Наоборот, и техника
и условия практики к этому располагали. Важно, чтобы было рвение у
ученика, да усердие. Практикантам «Надежды» в принципе было ясно, что
путь на капитанский мостик лежит через синусы и тангенсы, через
штурманскую рубку.
Артиллерийское хозяйство 24-пушечного, как указывалось в документах,
фрегата состояло из... 20 пушек и карронад 8-фунтового калибра. Четыре
бортовых порта заглушили вследствие оборудования на «Надежде»
адмиральской каюты. Любопытно устройство крюйт-камеры, предназначенной,
как известно, для хранения судовых взрывчатых материалов. Помещение ее
было строго изолировано от соседних кают. Стенки образовывались стойками
квадратного сечения по 13 см толщиной. Снаружи и изнутри они были обшиты
досками толщиной 3 см «в паз». При строительстве наружную поверхность
ограждения промачивали крепким раствором квасцов и покрывали листами
жести, а стыки пропаивали. Внутренняя поверхность была зашита свинцовыми
листами толщиной 1,6 мм. Здесь стыки заделывали с помощью паяльника.
Нижняя часть камеры не доходила до флоров и также была защищена жестью и
свинцовыми листами. Поверх свинца все помещение дополнительно было
закрыто плотным войлоком. В крюйт-камеру вели тамбур и две двери, одна
из которых завешивалась грубошерстным сукном — шторой, препятствующей
свободному проникновению воздушных потоков. Освещалась камера фонарем со
свечкой, расположенным за пределами помещения и отделенным от него
двойным слоем толстого стекла. На случай пожара камера была снабжена
трубой, соединяющей ее с забортным пространством. Клапан клинкета
располагался в смежной каюте, полное затопление камеры достигалось за 20
минут. На зашивку крюйт-камеры, как показывает материальная ведомость,
пошло 40 пудов (640 кг) свинца и 48 «штук» войлока.
Помещения практикантов на «Надежде» располагались отдельно от кубрика
нижних чинов, в средней части судна, на опер-деке. Спали ученики на
подвесных койках. Такая койка вместе с подушкой не могла весить более
девяти фунтов (3,7 кг). В увязанном виде она должна была иметь длину 1,5
аршина или 1,25 аршина для малых судов, т. е. 1,07 или 0,90 м. Увязывали
койку пятью шлагами черными плетеными сезнями или шнуром. В дневные часы
койки полагалось выстраивать по фальшборту с наклоном в сторону кормы
60° на «Надежде» и других крупных судах, 30° — на более мелких. Матрац
койки обычно был заполнен крошеной пробкой или капковой ватой. Подушка
набивалась капкой. Во время баталии такая койка защищала хозяина от пуль
и осколков снарядов. Если команда покидала корабль, то койка могла стать
на какое-то время и поплавком, удерживающим ее владельца на поверхности
в ожидании счастливой оказии.

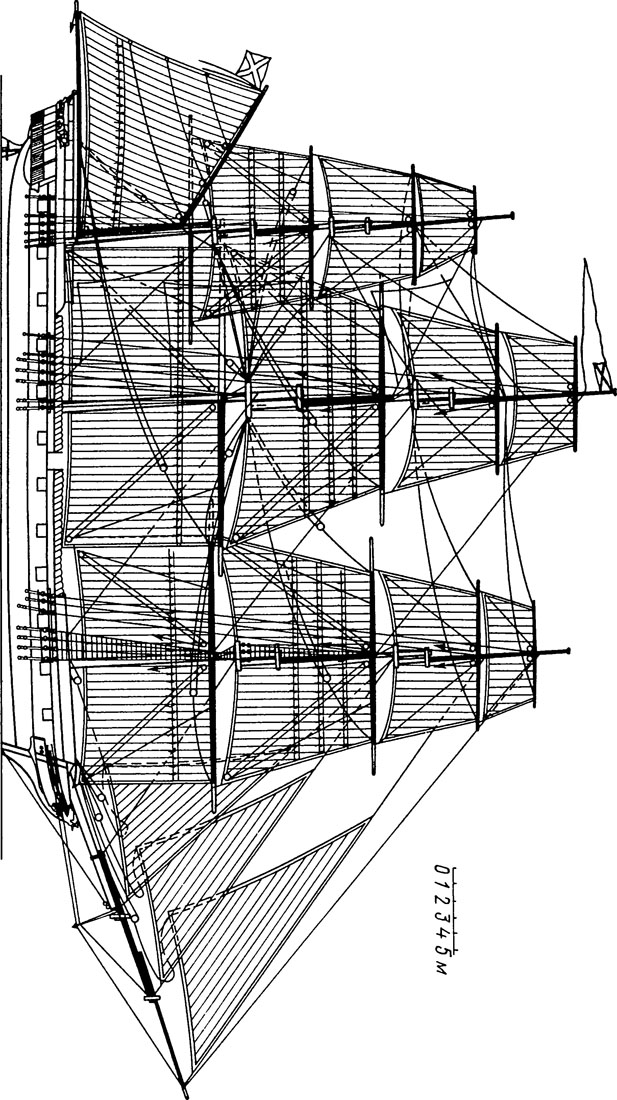

Парусное вооружение и боковой вид фрегата «Надежда». ЦГАВМФ, ф. 327, on.
1, д. 1376
