ЭЛЕКТРОХОД „РОДИНА" ИДЕТ ПО КУРСУ



Вот мы и в командной рубке. В ее передней части —крытое помещение, похожее на веранду дома, но больших размеров. Оно так же, как и веранда, застеклено. Отсюда как на ладони видно все окружающее судно пространство. Это рулевая рубка. Здесь сосредоточены все приборы управления электроходом. Познакомимся с главными из них.

Вот у передней застекленной стенки две тумбы. Это приборы для управления движением судна.

Что же находится в этих тумбах?

В одной из них помещен уже знакомый нам машинный телеграф, но с двумя ручками и двумя циферблатами, для правого и левого электродвигателей отдельно. На циферблатах поблескивают надписи: «Стоп», «Малый вперед», «Полный вперед» и другие. Вторая тумба имеет два контроллера, таких же, какие мы всегда видим на передней площадке трамвайного вагона. Наблюдали вы, как работает вожатый трамвая? Вот он повернул ручку контроллера вправо от среднего положения — и вагон движется вперед. Вернется ручка обратно, на середину, — вагон станет. Если повернуть ручку влево, — пойдет назад. Но трамваю не нужны сложные маневры: он двигается только по рельсам. Другое дело — электроход. Много маневров надо проделать ему в тесном порту, прежде чем подойдет он к причалу.

Тут некогда передавать приказы электрику с помощью машинного телеграфа, как обычно. Гораздо проще управлять работой электродвигателей самому — прямо отсюда, из рулевой рубки. Вот для этого и служат контроллеры.

Огромное судно меняет ход, подчиняясь легкому повороту ручки. Контроллер помогает капитану и его помощникам осуществлять любые, самые хитрые маневры электрохода. А в открытом море обходятся одним машинным телеграфом.

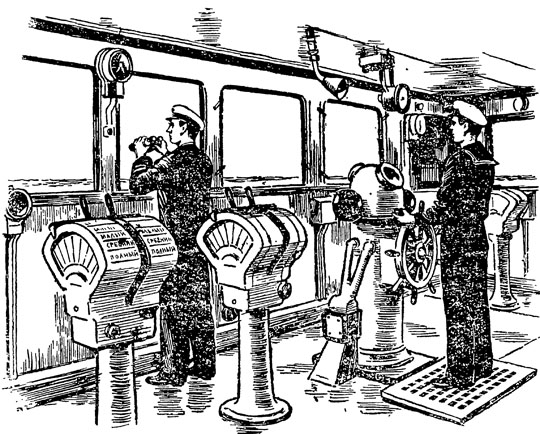

В рулевой рубке электрохода.

Поближе к задней стенке, за которой расположена штурманская рубка, — еще одна тумба, к которой приделан штурвал. Это устройство для поворота руля. А впереди него другая тумба — нактоуз, в которой находится магнитный компас. Это древнейший прибор. Когда-то устройство компаса было несложным: в небольшом сосуде с водой плавал кусок пробки с укрепленной на нем магнитной стрелкой.

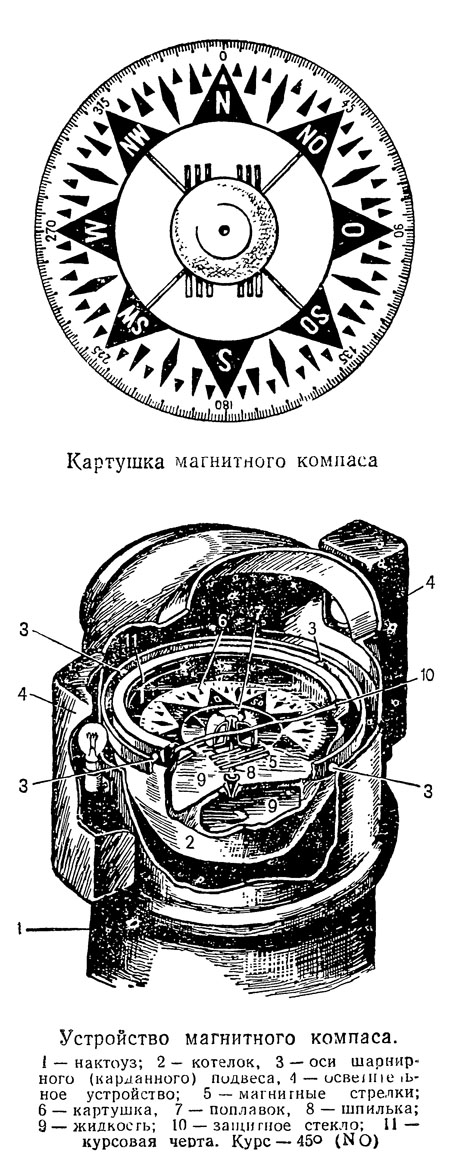

Но в XIV веке итальянец Джойя усовершенствовал его. Он насадил магнитную стрелку на вертикальную ось — шпильку — и прикрепил ее к черному бумажному кругу, названному картушкой. Картушка. была разделена по окружности на 16 равных делений — румбов. Все это устройство Джойя поместил в сухую круглую коробку — «котелок». С тех пор магнитный компас претерпел немало усовершенствований. Но и теперь он еще похож на компас Джойи. «Котелок» уже не сухой, а заполнен смесью спирта и воды. Он свободно подвешивается в нактоузе на двух шарнирных осях. Оси сделаны так хитроумно, что, как бы ни качало судно на море, «котелок» всегда будет в горизонтальном положении, но разворачиваться в стороны не может. На нем изнутри нанесена курсовая черта, которая точно согласована с направлением носа судна.

Котелок сверху закрыт стеклом, а внизу находится вертикальная шпилька, на которую насажена картушка со сферическим поплавком в середине. Снизу к картушке прикреплены Maгнитные стрелки. Вот они-то и разворачивают плавающую картушку так, что она всегда смотрит на север своим нулевым делением, обозначенным буквой «N». По окружности картушки нанесены равные деления — 360 градусов. И основные румбы обозначены буквами стран света.

Величина угла между неподвижной курсовой чертой и делением картушки показывает нам курс электрохода. Достаточно только посмотреть, какое деление картушки встало против черты.

Вот вахтенный помощник капитана командует рулевому: «Курс сорок пять градусов!» «Есть, курс сорок пять!» — следует ответ. И через некоторое время рулевой докладывает: «На румбе — сорок

пять!» Это означает, что курсовая черта компаса установилась против деления 45 и судно идет точно на норд-ост.

Теперь только старайся удержать черту против этого места на картушке. А это нелегкое дело. Судно иногда рыскает. Но случалось и еще хуже: судно совсем сбивалось

с курса Здесь уже волны, ветер и течения были ни при чем: людей обманывал сам компас. Это происходило в тех случаях, когда рядом с ним находились стальные части корпуса или проходил электрический ток. Правильные показания компаса нарушают и так называемые магнитные бури. От неточности компаса надо ждать всякой беды: можно и на мель сесть, и на прибрежные скалы наскочить.

В 1862 году у берегов Ирландии, только из-за неправильности показаний магнитного компаса, один за другим погибли два больших океанских парохода. Несколько сот людей, груз и пароходы погубило отклонение стрелок маленького прибора.

Такое отклонение стрелок компаса от направления магнитного меридиана называется девиацией. Борьба с девиацией — очень важное дело в мореплавании.

Но полностью уничтожить девиацию моряки не в состоянии. И вот придумали такой компас, который не боится соседства стали и электрического тока. Это электромеханический компас, или, как его называют, гирокомпас. По устройству он очень похож на уже знакомый вам гироскопический успокоитель качки. Главная часть гирокомпаса—тоже массивный диск, но, конечно, гораздо меньше по размерам. Точно так же ось вращающегося волчка-диска при любом отклонении всегда, как и «ванька-встанька», стремится к одному и тому же положению — в плоскости географического меридиана.

Гирокомпас дает судну истинный курс. Он не нуждается в поправках, которые приходится вводить в показания магнитного компаса на девиацию и на разницу в направлениях магнитного и географического меридианов.

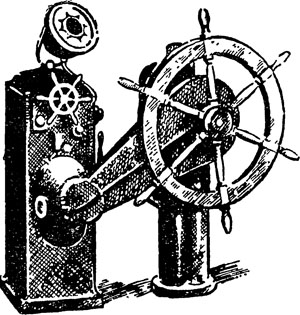

«Автоматический рулевой» — гирорулевой. На верхней части прибора установлен репитер гирокомпаса.

А разница эта большая. Представьте себе, что человек все время направляется прямо в ту сторону, куда указывает темный конец стрелки простого магнитного компаса. Идет он на север, но никогда не попадет на Северный полюс. Оказывается, компас приведет его на северную оконечность Канады, к острову Принца Уэльского.

Именно здесь находится магнитный полюс. И, как видите, отсюда далеко до Северного полюса географического.

Сам гирокомпас установлен во внутренних помещениях судна. А его показания автоматически передаются по проводам компасам-репитерам. Такие компасы установлены в рулевой и штурманской рубках и других местах.

Репитеры точно повторяют показания гирокомпаса и уже не подводят моряков.

Гирокомпас передает отсчет изменения курса судна и

другим приборам — гирорулевому, курсографу и автопрокладчику курса. Что это за приборы?

Гирорулевой расположен тут же, рядом со штурвальной тумбой. Он избавляет рулевого от хлопотливой и напряженной работы у штурвала. Без всякой человеческой помощи удерживает он судно на заданном курсе, не дает ему рыскать. Стоит судну по какой-либо причине сбиться со своего курса, как гирорулевой, получая от гирокомпаса точное направление движения, сразу исправит положение. При помощи особого устройства, соединенного с рулем, гирорулевой возвращает судно на прежний заданный курс.

Ну, а если вообще потребуется изменить курс судна?

Тогда включают этот прибор и рулевой вращает штурвал до тех пор, пока черта компаса не установится на новом курсе. После этого управление судном снова доверяется гирорулевому.

На длительных прямых участках пути судна рулевой на вахте только контролирует курс. За него честно работает гирорулевой.

Курсограф установлен в штурманской рубке. Этот прибор автоматически записывает все изменения курса судна.


На ленте курсографа появляются зигзаги.

Внутри курсографа особый механизм протягивает бумажную ленту. Пока судно идет своим курсом, перо курсографа чертит на ленте прямую линию. Но стоит только судну сбиться с курса, как на ленте появляются зигзаги. По этим зигзагам-записям легко определить и момент поворота судна на новый курс и продолжительность следования тем или иным курсом.

Моряки называют курсограф «ябедой». Этот прибор может наябедничать штурману: добросовестно ли нес вахту рулевой, удерживал ли он судно на заданном курсе.

Автопрокладчик курса — это автоматический прибор для записи на карте пути корабля. Раньше эту кропотливую работу, при помощи циркуля, транспортира и линеек, выполнял штурман. Сейчас он избавлен от такой работы. Карта расстилается на особой стальной доске, по которой автоматически перемещается каретка с карандашом. Карандаш автопрокладчика рисует на карте линию пути корабля под одновременным действием на него двух приборов: гирокомпаса и лага. Гирокомпас дает направление линии, а лаг легкими толчками двигает карандаш вперед.

Что же такое лаг?

Это прибор для определения скорости хода и пройденного судном пути.

В прежние времена применяли лаг ручной. Его устройство несложно: к деревянному поплавку, в виде сектора, крепилась тонкая веревка —лаглинь, разделенная метками — узлами— на равные части (каждая длиной в одну сто двадцатую часть мили). По дуге сектора приделывался тяжелый свинцовый обод. С таким ободом сектор стоял в воде вертикально. Сопротивление воды не давало ему легко двигаться вместе с судном, и он фактически оставался на месте. Судно уходило от сектора, а лаглинь стравливался за корму. Выпуская его из рук, матрос отсчитывал, сколько узлов стравлено в воду за одну сто двадцатую часа, то есть за полминуты.

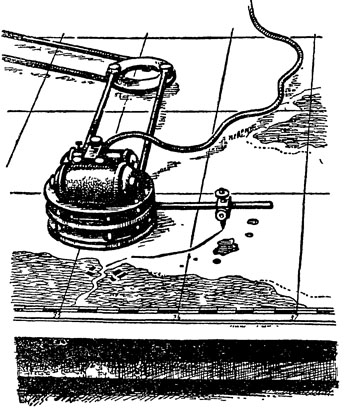

Автопрокладчик курса автоматически записывает путь корабля.

Это число узлов в полминуты и соответствовало числу

морских миль, проходимых судном за час. Теперь понятно, почему скорость судна до сих пор определяется в узлах.

Ручной лаг имел много недостатков. Он не мог показывать скорость судна непрерывно. Время от времени его надо было выбрасывать и выбирать. И самое главное — ручной лаг не давал показаний пройденного судном пути.

Моряки были недовольны этим лагом, но он еще долгое время оставался единственным средством определения скорости корабля. Только в конце XIX века, используя идею Ломоносова, вместо сектора стали применять вертушку. Сначала ее буксировали за кормой, а потом стали выдвигать через отверстие в днище судна. Новые лаги назвали вертушеч-ными.

Основная часть такого лага—это вделанный в днище судна передающий аппарат с четырехлопастной вертушкой. На ходу судна поток воды вращает выдвинутую вертушку. Чем больше скорость, тем сильнее встречный поток и тем быстрее вращается вертушка. Ее вращение при помощи особого электромеханического устройства передается по проводам стрелкам указателя скорости и счетчика пройденного расстояния, а также автопрокладчику курса. Когда в работе лага нет необходимости, его убирают внутрь судна, а отверстие в днище закрывают особой задвижкой — клинкетом.

Однако и вертушечный лаг имеет крупные недостатки. Например, в вертушку часто попадают посторонние предметы, особенно водоросли. Лаг часто выходит из строя. Вот почему лет двадцать назад стали широко применять новые —гидравлические лаги.

Схема работы гидравлического лага
1— подвижная перегородка; 2 — трубка статического давления; 21— трубка полного давления;4 шток-толкатель, 5 - система рычажков; 6 — стрелка указателя; 7 - шкала указателя; 8 — пружина

Гидравлический лаг тоже определяет скорость хода (а значит, и пройденный путь) по силе давления встречного потока воды, возникающего при движении судна. Его рабога основана на разности между давлением воды в двух выдвинутых трубках. В одной трубке,

развернутой навстречу потоку — к носу, создается полное давление, зависящее и от скорости хода судна и от глубины ее погружения в воду. В другой, развернутой в корму, — давление только от глубины погружения этой трубки, то есть статическое давление. Передающий механизм лага с трубками устанавливают на судне ниже грузовой ватерлинии.

Внутри передающего механизма имеется сосуд, разделенный подвижной горизонтальной перегородкой на две части. Верхняя часть сосуда соединена с забортной водой статической трубкой, а нижняя — трубкой полного давления. Когда судно неподвижно, давление воды в обеих частях сосуда одинаково и перегородка стоит на месте. Но вот судно начинает двигаться, и равновесие давлений нарушается. Давление в нижней части становится больше, отчего перегородка поднимается кверху.

Это движение перегородки с помощью электромеханического устройства и передается стрелкам приборов. У гидравлического лага один серьезный недостаток: это сложность его устройства. А представьте себе, что лаг испортился, перестал давать показания скорости и пройденного пути. Как тут быть? Неужели штурман лишается возможности вести прокладку пути судна. Нет, ему на выручку приходит особый прибор, висящий в командной рубке. Это счетчик оборотов вала двигателя судна.

Зная число оборотов вала (а значит, и винта) можно по специальной таблице определить скорость хода судна. Это скорость не совсем точная, но зато штурман может продолжать свою работу.



В рулевой рубке электрохода много разных приборов связи. Это телефонные аппараты и всевозможные звуковые и световые электросигнальные приборы. Они связывают командную рубку электрохода со многими помещениями судна.

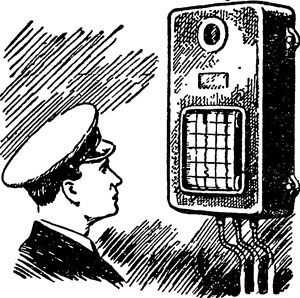

Вот, например, пожарно-сигнальная станция. К ней отовсюду тянутся провода. Если в каком-либо помещении случился пожар, воздух от нагрева начинает расширяться и давить на упругую пластинку установленного там прибора — извещателя. Пластинка замыкает ток в приборе, и на сигнальной станции сразу же вспыхивает красная лампочка.

Так сразу узнают, где возник пожар. Все приборы, находящиеся в командной рубке, очень облегчают работу капитана и его помощников. Они позволяют судну совершать дальние океанские рейсы с такой же уверенностью, как если бы оно плавало вдоль берега в хорошо изученном районе. Но этого мало: электроходу надо держать связь с другими кораблями и с портами. Значит, ему надо как-то передавать и принимать сигналы — говорить и слушать.

Раньше «языком» судна были сигнальные флаги — днем, и мигаюшая лампочка, передающая сигналы азбукой Морзе, — ночью, да еще свисток, колокол и сирена. А «ушами» — глаза и слух вахтенных.

Конечно, пользоваться такими «средствами» можно только на близком расстоянии.

Теперь «язык» и «уши» у пароходов и теплоходов действуют как на близком, так и на далеком расстоянии.

Для связи на дальнем расстоянии служит радио.

В радиорубке, на «солнечной» палубе, стоят мощные приемники и передатчики. При их помощи с электрохода можно разговаривать на расстоянии многих тысяч миль.

Благодаря радио советские моряки не чувствуют себя оторванными от Родины, где бы они ни находились.

Каждое событие в жизни нашей страны находит живейший отклик среди моряков, находящихся в плавании.

Возьмем, к примеру, такое радостное событие, как выборы в местные советы депутатов трудящихся. Радио широко раздвигает в этот день границы избирательных округов Кировского района Ленинграда, к которым приписаны экипажи всех судов Балтийского пароходства. Эти границы становятся необъятными. Моряки-балтийцы голосуют под всеми широтами, в разных мооях и океанах — от берегов Антарктиды и до Ламанша, от Тихого океана до знойного Средиземного моря.

Вот как проходили недавние выборы в Совет Ленинграда на парохоле «Жан Жорес». Ночью, накануне знаменательного дня, пароход шел вдоль побережья Франции. До начала голосования оставалось еще много времени, а у входа в кают-компанию уже скопилась очередь. Наконец вахтенный матрос пробил в колокол — рынду — долгожданное время — шесть часов И двери распахнулись перед нарядно одгтыми моряками Торжественно звучат слова председателя избирательной комиссии — боцмана Петухова: «Поздравляю вас, товарищи, с большим- праздником, — с днем выборов! Прошу приступить к голосованию!»

Через 20 минут судовой радист уже сообщал в Ленинград результаты выборов: все моряки парохода, как один человек, проголосовали за народных кандидатов.

Радио является и замечательным помощником штурмана в его работе по вождению судна. Издавна мореплаватели определяли свое местоположение в море на глаз, по солнцу или звездам. Потом, кроме компаса, появился секстан. Это прибор, позволяющий определять высоту солнца или какой-либо звезды над горизонтом. Зная эту высоту и — по хронометру — точное время наблюдения, не трудно при помощи особых таблиц найти местоположение судна в море,

Но для работы с секстаном нужно чистое небо. А как-можно установить местоположение судна, если туман или тучи? При таких условиях плавания на помощь штурману приходит радио.

Электромагнитные волны, излучаемые береговыми радиостанциями и улавливаемые судовой станцией, могут в любое ненастье и на большом расстоянии успешно заменять свет берегового маяка. Для этого на судне имеется специальный аппарат — радиопеленгатор. По сигналам двух береговых радиостанций, расположение которых известно на карте, радиопеленгатором легко определяют местоположение корабля. Здесь большую роль играет антенна радиопеленгатора, принимающая радиоволны в строго определенном направлении. Антенна радиопеленгатора имеет форму круглой рамки, вращающейся вокруг вертикальной оси.

Когда штурман настроит приемник на выбранную им станцию, он поворачивает рамку до тех пор, пока слышимость этой станции не станет очень плохой. Это означает, что плоскость рамки перпендикулярна направлению приходящих от береговой станции радиоволн. Тогда по особой шкале определяют направление на эту станцию или, как говорят, отсчитывают пеленг. Точно таким же образом отсчитывают пеленг и на другую береговую радиостанцию. Проведя на морской карте эти пеленги, штурман в точке их пересечения как раз и найдет местонахождение судна.

А есть и такие радиоприборы, которые работают сами. Им не нужны ни радист, ни штурман. Вот судно терпит аварию. Нужно немедленно дать в эфир сигнал бедствия, а радиста не оказалось на месте. Но на мостике-то всегда есть люди!

Один из них бросается к небольшой доске со светящейся надписью «SOS» и разбивает стекло. В радиорубке моментально начинает работать «автоматический радист». Без всякого участия человека он не только посылает в эфир сигнал бедствия, но и дает координаты потерпевшего аварию судна.

Вы слышали о дизель-электроходе «Обь», который доставил советскую экспедицию в ледяные просторы Антарктики. На этом судне был установлен первый такой «автоматический радист».

В командной рубке электрохода есть еще два прибора. И каждый из них — настоящее «чудо техники».
