Растворонасосы для контрольного нагнетания (ñòðîèòåëüñòâî ìåòðîïîëèòåíà)

Растворонасосы для контрольного нагнетания (рис. 39) в отличие от нагнетателей не имеют мешалок и нагнетают заранее приготовленный раствор. Насос РН-2,4 обеспечивает перекачку 2-4 м3 раствора в час с дальностью подачи до 260 м по горизонтали и 70 м по вертикали.

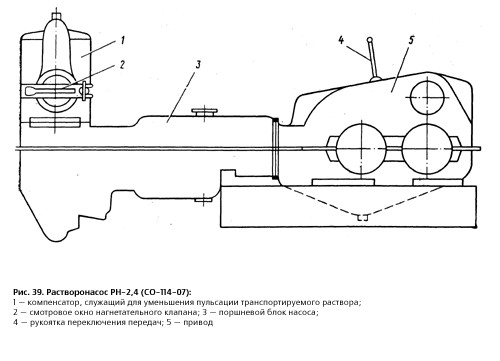

Рис. 39. Растворонасос РН-2,4 (СО-114-07):
1 — компенсатор, служащий для уменьшения пульсации транспортируемого раствора; 2 — смотровое окно нагнетательного клапана; 3 — поршневой блок насоса; 4 — рукоятка переключения передач; 5 — привод

Для приготовления растворов для контрольного нагнетания применяют цементно-смесительную установку (рис. 40), которую заполняют водой и цементом. К пневмосверлу, служащему приводом смесителя, подают сжатый воздух, и смеситель, вращаясь, перемешивает смесь. Приготовленный цементный раствор насосом нагнетается за тоннельную обделку.

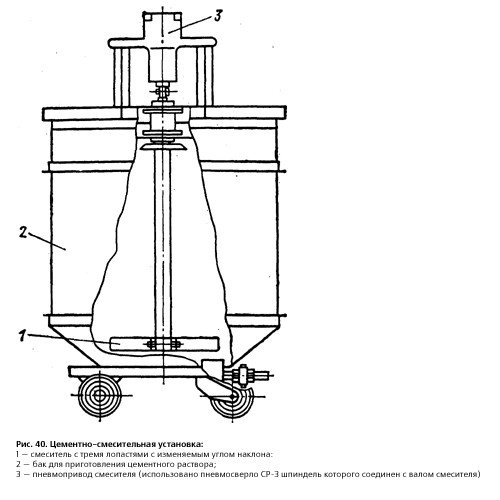

Рис. 40. Цементно-смесительная установка:
1 — смеситель с тремя лопастями с изменяемым углом наклона: 2 — бак для приготовления цементного раствора; 3 — пневмопривод смесителя (использовано пневмосверло СР-3 шпиндель которого соединен с валом смесителя

Шланги, арматуру и емкости нагнетателей растворов для предохранения от засорения периодически промывают водой и продувают сжатым воздухом.

Чеканку швов — заполнение чеканочных канавок сборных об-делок специальными уплотняющими составами — выполняют с помощью цементоукладчиков (рис. 41). Лопатка 3 питателя подает уплотняющий материал в сторону толкателя 1, который через щелевое выходное отверстие 9 камеры вытесняет материал, укладывая его в шов тоннельной обделки.

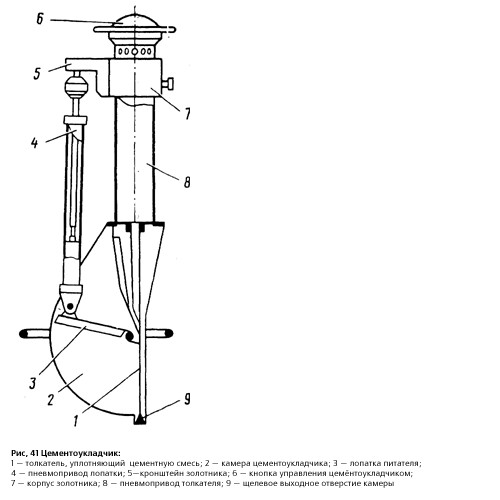

Рис. 41 Цементоукладчик:
1 — толкатель, уплотняющий цементную смесь; 2 — камера цементоукладчика; 3 — лопатка питателя; 4 — пневмопривод лопатки; 5-кронштейн золотника; 6 — кнопка управления цементоукладчиком; 7 — корпус золотника; 8 — пневмопривод толкателя; 9 — щелевое выходное отверстие камеры

Для работ по нагнетанию раствора за обделку и для чеканочных работ применяют передвижные технологические тележки .

Для расчеканки швов тюбинговой обделки применяют ручной рубильный пневматический молоток в комплекте с набором чека-ночных наконечников. Под действием сжатого воздуха ударник молотка совершает возвратно-поступательное движение в стволе и ударяет по хвостовику сменного рабочего инструмента, который устанавливают в молотке и крепят с помощью гайки.

При выполнении работ по гидроизоляции для оплавления покровного слоя мастики на рулонных гидроизоляционных материалах используют нагревательную врздушно-пропановую горелку (рис. 44) или многофакельную линейную горелку, состоящую из нескольких горелок.

Рис. 44. Воздушно-пропановая нагревательная горелка ГВПН:
1 — стабилизатор; 2 — наконечник; 3— ствол

Выполнение гидроизоляционных работ с применением пропана требует повышенного внимания и осторожности. Герметичность разъемных соединений проверяют нанесением на них мыльной эмульсии (подносить открытый огонь к соединениям запрещается). Горелку необходимо содержать в чистоте, нагревательные элементы периодически очищать от нагара и копоти. Пламя горелки (факел) не должно иметь отрывов. При неправильной форме пламени горелку гасят, закрывая вентиль, продувают рассекатель-ную вставку стабилизатора и прочищают ее медной или алюминиевой иглой (запрещено прочищать вставку стальной проволокой).

По окончании работы пропан, находящийся в шланге, выжигают, для чего закрывают вентиль пропанового баллона и отвертывают нажимной винт редуктора.

В процессе работы баллоны должны быть установлены вертикально не ближе 5 м от места производства работ и закреплены хомутами или цепями к стойкам, имеющим навес для защиты баллонов от солнечной радиации.

При выполнении путеукладочных работ применяют специальный путевой инструмент.

Для завертывания и отвертывания путевых шурупов, гаек клем-мных и закладных болтов и сверления отверстий в шпалах используют шуруповерты на трехколесной разборной тележке, катящейся по рельсу. В рабочем положении шуруповерт поддерживают за две рукоятки, правая из них служит одновременно для управления механизмом.

При завертывании и отвертывании гаек стыковых болтов применяют путевые гаечные ключи. Электрогаечный ключ состоит из мотор-редуктора с преобразователем напряжения и двухколесной тележки для перекатывания инструмента по рельсу. Ключ имеет рукоятки для удержания его при работе и транспортировании.

Для повышения производительности труда и качества путевых работ создан технологический комплект (нормокомплект) средств малой механизации ТК-1, применяемых при устройстве верхнего строения пути в тоннелях метрополитена круглого и прямоугольного сечений.

Нормокомплект ТК-2 средств малой механизации для нанесения оклеечной гидроизоляции при сооружении метрополитенов открытым способом рассчитан на безмастичную технологию нанесения материалов на стекловолокнистой или стеклотканной основе методом оплавления поверхности наклеиваемого материала с помощью воздушно-пропановых горелок.

Контрольные вопросы

Каковы назначение и область применения отбойных молотков?

Какие буровые механизмы Вы знаете?

Назовите механизмы и инструменты, применяемые для производства гидроизоляционных работ.
