Оборудование для бетонирования конструкций в тоннелях (ñòðîèòåëüñòâî ìåòðîïîëèòåíà)
Комплекс работ по бетонированию конструкций в тоннелях включает в себя: установку опалубки соответствующей проекту формы; прием бетонной смеси на поверхности, доставку бетонной смеси к месту укладки, подачу бетонной смеси за опалубку или металле-изоляцию, уплотнение бетонной смеси.

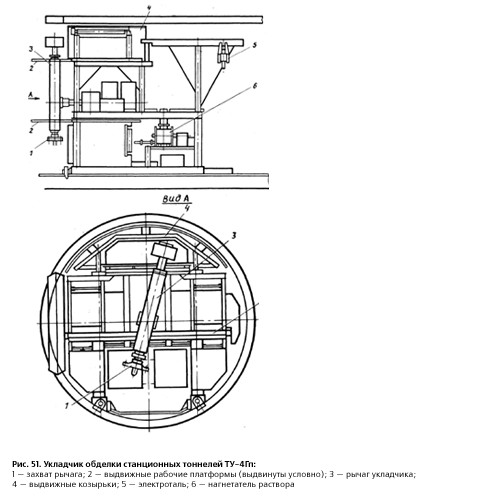

Рис. 51. Укладчик обделки станционных тоннелей ТУ-4Гп:
1 — захват рычага; 2 — выдвижные рабочие платформы (выдвинуты условно); 3 — рычаг укладчика; 4 — выдвижные козырьки; 5 — электроталь; 6 — нагнетатель раствора
Опалубкой называют сборно-разборную форму, которую используют при бетонировании конструкций в тоннеле. Уложенная в опалубку бетонная смесь со временем схватывается, превращаясь в прочную бетонную конструкцию, сохраняющую форму, приданную ей опалубкой.
Для устройства монолитных бетонных и железобетонных конструкций в метростроении применяют сборно-разборные и передвижные шарнирно-складывающиеся металлические опалубки.
При устройстве железобетонных конструкций в опалубку предварительно (до укладки бетонной смеси) устанавливают стальную гибкую арматуру в виде отдельных стержней (стержневая) или в виде сваренных из стальных прутьев или стержней сеток или каркасов.
Бетонную смесь доставляют к приемным бункерам, расположенным на поверхности, автобетоносмесителями, представляющими собой бетоносмесители, смонтированные на шасси автомобилей Оборудование автобетоносмесителя включает смесительный барабан загрузочно-разгрузочное устройство, привод вращения барабана с автономным двигателем, бак для воды с оборудованием для ее подачи и дозировки. Внутри барабана имеются винтовые лопасти обеспечивающие перемешивание бетонной смеси при вращении барабана по часовой стрелке и разгрузку его при вращении в противоположном направлении.
Для подачи бетонной смеси по оси тоннеля через каждые 1— 1,2 га бурят скважины диаметром 200-500 мм. Нижний конец обсадной трубы скважины размещается в прикамерке горной выработки
Для предотвращения попадания брызг смеси на обделку в местах оборудования скважин лоток и стены тоннеля закрывают сплошными деревянными щитами. Места спуска и приема бетонной смеси оборудуют двусторонней световой и звуковой сигнализацией
Бетонную смесь к месту укладки подают в пневмобетононагне-тателях, в вагонетках с помощью электровозов или в бункерных тележках с помощью автомобилей, ходовая часть которых оборудована металлическими скатами, позволяющими автомобилям передвигаться по рельсовой колее. Если бетонную смесь транспортируют в вагонетках, то в тоннеле устраивают эстакаду, на которую поднимают вагонетки для выгрузки смеси в бункер, из которого она попадает в пневмобетононагнетатель. Если соорудить эстакаду невозможно (например, в стесненных условиях), то в тоннеле у места бетонирования на уровне откаточных путей устраивают перегрузочный пункт. Оборудование такого пункта состоит из поддона погрузочной машины, конвейера-перегружателя и нагнетателя которые устанавливают на одном из откаточных путей. Бетонная смесь доставленная в опрокидных вагонетках по соседнему пути выгружается в поддон, откуда с помощью погрузочной машины и конвейера загружается в пневмобетононагнетатель.

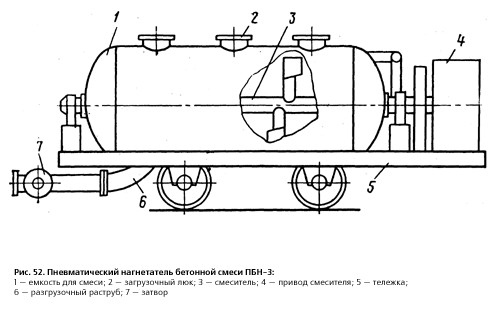

Рис. 52. Пневматический нагнетатель бетонной смеси ПБН-3:
1 — емкость для смеси; 2 — загрузочный люк; 3 — смеситель; 4 — привод смесителя; 5 — тележка; 5 — разгрузочный раструб; 7 — затвор
При доставке бетонной смеси в глухих вагонетках для ее перегрузки и подачи за опалубку применяют пневмобетононагнетатели марки ПБН или бетоноукладочный комплекс БУК-2н с грейферным устройством для перегрузки смеси из вагонетки в нагнетатель.
Нагнетатель ПБН-3 (рис. 52) обеспечивает перемешивание и подачу 3 м3 бетонной смеси или раствора за 5 мин с дальностью подачи по горизонтали до 160 м и по вертикали до 15 м. Принцип работы нагнетателя основан на подаче бетонной смеси сжатым воздухом под давлением 0,6 МПа по трубопроводу. Смесь загружается в герметичную емкость 1 с загрузочным люком 2, которая установлена на тележке 5 на рельсовом ходу. После загрузки горловина загрузочного люка 2 перекрывается затвором и сжатый воздух подается в емкость 1. Бетонная смесь, сжатая воздухом, при открывании разгрузочного раструба 6 устремляется по бетоноводу к месту укладки. Для поддержания качества бетонной смеси внутри емкости имеется смеситель 3 с лопастями.
Бетононасосы предназначены для транспортирования бетонной смеси по трубопроводу вверх и по горизонтали. В приемный бункер бетононасоса загружают из автобетоносмесителя бетонную смесь, которая засасывается в транспортные цилиндры и нагнетается в бетоновод.
Монолитные бетонные и железобетонные обделки в отличие от сборных, элементы которых изготовляются на предприятиях, сооружают непосредственно на месте путем подачи бетонной смеси за опалубку. Используют опалубки различных типов.
Передвижная шарнирно-складывающаяся опалубка (рис. 53, а) состоит из секций, собранных из двух верхних 1 и нижнего 6 сегментов, механизма 2 для отрыва верхних сегментов. Механизм отрыва нижнего сегмента 6 имеет два кронштейна 5 с опорными винтами 4 которые опираются на передвижное основание в виде двух балок 7. Опалубка перемещается вдоль выработки гидроцилинд-

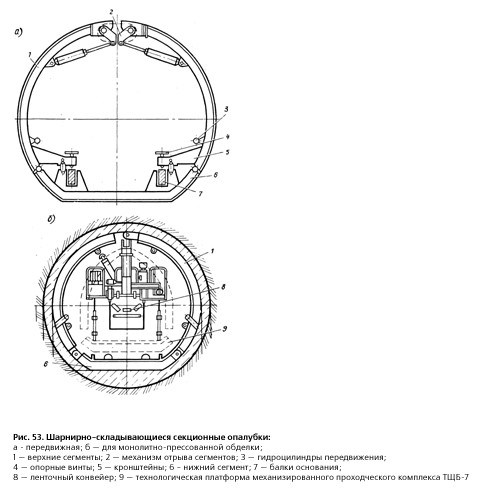

Рис. 53. Шарнирно-складывающиеся секционные опалубки:
а — передвижная; б — для монолитно-прессованной обделки; 1 — верхние сегменты; 2 — механизм отрыва сегментов; 3 — гидроцилиндры передвижения; 4 — опорные винты; 5 — кронштейны; 6 — нижний сегмент; 7 — балки основания; 8 — ленточный конвейер; 9 — технологическая платформа механизированного проходческого комплекса ТЩБ-7
Секционная опалубка (рис. 53,6) для устройства монолитно-прессованной обделки является составной частью механизированного проходческого комплекса ТЩБ-7.
Для возведения монолитных железобетонных стен и сводов односводчатых станций открытого способа работ применяют передвижные металлические опалубки с гидравлическим приводом передвижения несущих тележек и устройств отрыва элементов опалубки при распалубке.
