Раздел второй. МАШИНЫ И МЕХАНИЗМЫ, ПРИМЕНЯЕМЫЕ ПРИ СТРОИТЕЛЬСТВЕ МЕТРОПОЛИТЕНОВ

Глава V.

СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ, ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ





Ручные механизмы и инструменты для разработки породы (ñòðîèòåëüñòâî ìåòðîïîëèòåíà)

Основным: инструментом для ручной отбойки породы является пневматический отбойный молоток (рис. 32, а)-ручная поршневая машина ударного действия. Работа отбойного молотка основана на принципе преобразования энергии сжатого воздуха в механическую энергию ударов по пике, под действием которых она внедряется в породу. Сжатый воздух подводится к молотку по гибкому шлангу. При нажатии на рукоятку сжатый воздух поступает в молоток, и он начинает работать. При освобождении рукоятки канал для поступления сжатого воздуха перекрывается и молоток перестает работать. Исполнительным органом отбойного молотка является стальная пика. В зависимости от условий работы применяют пику-ломик, пику-лопатку, зубило или трамбовку. Эти рабочие органы крепятся в буксе молота с помощью концевого колпака или конической пружины.

На таком же принципе действия основан пневматический ручной лом, который имеет большие размеры и массу и поэтому обладает большей энергией удара. Применяют пневматический лом для раз-рыхления пород средней крепости и замороженного грунта (при работе сверху вниз), для разбивки бетона, забивки короткого шпунта.

Для дробления крепких пород и разрушения валунов, встречающихся при проходке горных выработок, применяют гидроклин (рис. 32,6), представляющий собой гидроцилиндр двойного действия с рабочим органом, который состоит из выдвижного клина и двух подпружиненных разжимных щек. Горные породы разрушаются силовым разжимным воздействием его рабочего органа на стенки шпура, предварительно пробуренного в породе. При движении клина вперед щеки рабочего органа раздвигаются, распирают стенки шпура и разрушают породу. После этого клин путем переключения вентилей отводят в исходное положение до отказа. Компактная гидравлическая насосная станция позволяет использовать гид-роклрн в любой выработке независимо от ее сечения.

Для бурения шпуров в породах средней крепости и крепких применяют бурильные молотки-перфораторы, а в мягких породах пневматические сверла.

Рабочим органом бурильных машин служит бур, состоящий из штанги и съемного резца (коронки).

Для сухого бурения шпуров применяют витые штанги, для бурения с промывкой или продувкой полые штанги (шестигранные или круглого сечения); при бурении скважин используют шнековые штанги.

Витая буровая штанга (рис. 33) состоит из головки, тела и хвостовика. Головкаштанги служит для сопряжения ее с резцом, а хвостовик / с патроном шпинделя сверла. Телоштанги должно быть прямым, с одинаковым шагом витков. Пустотелые буровые штанги изготовляют из стали шестигранного или круглого поперечного сечения диаметром 22-25 мм.

Буровые коронки (рис. 34) изготовляют в виде головок, надеваемых на конусный конец буровой штанги. Коронка имеет корпус (тело), перья, грани, рабочие кромки (лезвие) и промывочное (продувочное) отверстие. Однодолотчатые коронки обеспечивают высокую скорость и производительность бурения в монолитных однородных породах любой крепости, крестовые и Т-образные применяют в трещиноватых породах всех категорий крепости и для забуривания. Коронки с опережающим лезвием, облегчающим забурива-ние, применяют для бурения скважин.

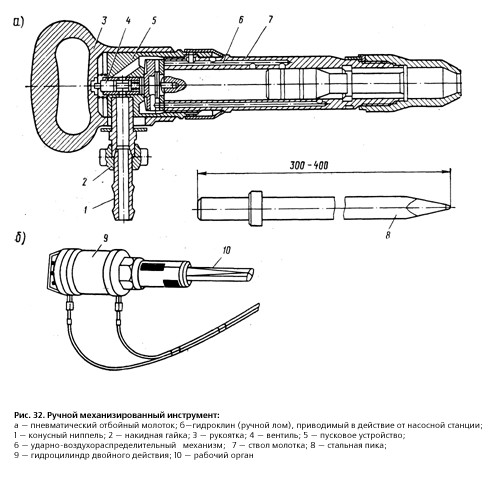

Рис. 32. Ручной механизированный инструмент:
а пневматический отбойный молотокб-гидроклин (ручной лом), приводимый в действие от насосной станции; / конусный ниппель; 2  накидная гайка; 3  рукоятка; 4  вентиль; 5  пусковое устройство; 6  ударно-воздухораспределительный механизм; 7  ствол молотка; 8  стальная пика; 9  гидроцилиндр двойного действия; 10  рабочий орган

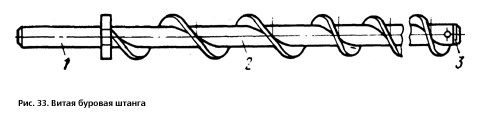

Рис. 33. Витая буровая штанга

Для бурения шпуров в породах ниже средней крепости применяют резцы с хвостовиками, которые вставляют в углубление головки штанги и фиксируют шплинтами.

При изготовлении и заправке головки и хвостовиков буров (штанг) используют бурозаправочные станки, при заточке коронок и резцов заточные станки.

Для безударного разъединения коронки и штанги, имеющих конусные поверхности, применяют рычажный съемник.

Перфораторы (пневматические бурильные молотки) в зависимости от назначения подразделяют на ручные (для бурения горизонтальных и наклонных шпуров), телескопные (для бурения шпуров и скважин в направлении снизу вверх) и колонковые (для бурения горизонтальных и наклонных шпуров и скважин).

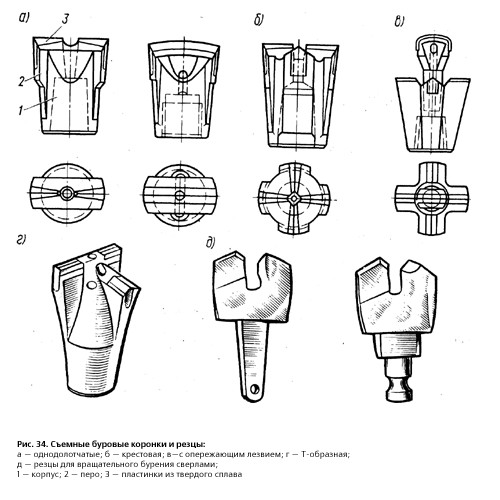

Рис. 34. Съемные буровые коронки и резцы:
а однодолотчатыеб крестовая; в-с опережающим лезвием; г  Т-образная; д  резцы для вращательного бурения сверлами; / корпус; 2  перо; 3  пластинки из твердого сплава

Ручные перфораторы, выпускаемые для бурения шпуров и скважин с пневмоподдержки (специального приспособления для поддержания перфоратора на весу), делят на: легкие (массой до 18 кг) для бурения шпуров глубиной до 2 м в горизонтальных и наклонных выработках по породам (коэффициент крепости fкр от 8 до 10) г средние (массой до 25 кг) для бурения шпуров глубиной до 4 м преимущественно в горизонтальных выработках по породам (fкр от 12 до 16), тяжелые, (массой более 25 кг) для бурения горизонтальных и нисходящих шпуров и скважин по крепким породам (fкр от 10 до 20).

Перфоратор (рис. 35, а) представляет собой пневматический поршневой механизм, имеющий устройство для удержания и поворота бура буродержатель 8. Поворот бура связан с ходом поршня и происходит автоматически. Поршень перфоратора под действием давления сжатого воздуха совершает возвратно-поступательные движения. В конце прямого (рабочего) хода поршень (ударник) наносит удар по хвостовику бура, а при обратном (холостом) ходе ударник поворачивается вместе с буром. Поворотом рукоятки пускового устройствавоздушный кран можно установить в одно из фиксированных положений «Забуривание», «Бурение», «Стоп» и «Продувка», Для очистки шпура от буровой мелочи (шлама) в перфораторах некоторых конструкций, кроме продувочного канала, имеется промывочное устройство, через которое вода поступает от магистрали в канал бура.

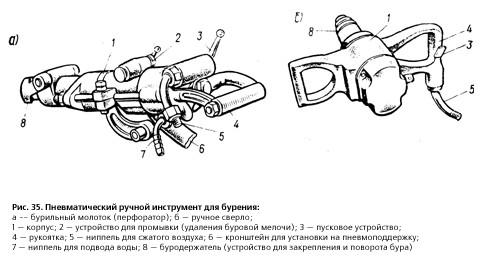

Рис. 35. Пневматический ручной инструмент для бурения:
а бурильный молоток (перфоратор); б ручное сверло; / корпус; 2  устройство для промывки (удаления буровой мелочи); 3  пусковое устройство; 4  рукоятка; 5  ниппель для сжатого воздуха; 6  кронштейн для установки на пневмоподдержку; 7  ниппель для подвода воды; 8  буродержатель (устройство для закрепления и поворота бура)

Перфораторы имеют ниппели (5  для подвода сжатого воздуха и 7  для воды), виброгасящие устройства и глушители шума. Для снижения вибрационного воздействия на работающих, обеспечения требуемой 1ючности бурения и высокой производительности труда используют пневмоподдержки установочные приспособления из одного или двух шарнирно соединяемых с кронштейномперфоратора пневмоцилиндров с выдвижными штоками.

Вода для промывки шпуров поступает из магистрали по трубке внутри перфоратора в осевой канал бура и в шпур. Поток воды захватывает буровую мелочь и выносит ее из шпура. Отсос пыли применяют, если подача воды невозможна или затруднена.
