ОПРЕДЕЛЕНИЕ ВЕСА И РАЗМЕРОВ ИСХОДНОЙ ЗАГОТОВКИ
ПОКОВКИ

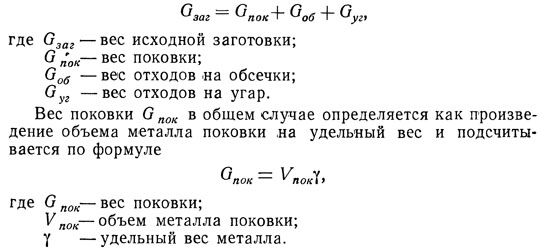

Определение веса исходной заготовки для поковок, изготовляемых из
проката, производится с учетом неизбежных технологических потерь, т. е.
отходов металла на обсечки и угар. Вес исходной заготовки для поковок,
изготовляемых из проката, определяется по формуле
Объемы поковок простой формы (цилиндр, шар, конус и
т. п.) определяются по формулам стереометрии.
Удельный вес для углеродистых и легированных сталей равен 7,85 г/смг.
Объемы металла для мелких и средних поковок обычно подсчитываются в
кубических сантиметрах. Вес металла соответственно получается в граммах.
Для определения объема поковки, имеющей сложную форму, поковку на
чертеже разбивают ,на такие участки, которые имеют наиболее простую и
удобную для подсчета геометрическую форму.
После подсчета объемов отдельных частей в кубических сантиметрах их
суммируют и получают объем поковки. Затем объем поковки умножают на
удельный вес и, разделив это произведение на 1000, получают вес поковки
в килограммах.
При наличии готовой поковки путем взвешивания определяют ее вес, а затем
и объем. Вес отходов на обсечки Go6 (включая отходы на обрубки)
определяется в зависимости от формы поковки и выполняемых операций,
предусмотренных технологическим процессом. Вес отходов на угар Gyz
определяется в зависимости от веса нагреваемого металла и количества
нагревов. Поэтому при определении веса исходной заготовки вес отхода на
угар принимается в среднем от 2 до 3% от веса нагреваемого металла на
полный нагрев и от 1,5 до 2% на каждый подогрев. При нагреве в горнах,
где топливо непосредственно соприкасается с нагреваемым металлом, угар
достигает 4—5% за каждый полный нагрев. Отходы на обсечки и угар из-за
трудности определения их величины обычно берутся на основании практи-
ческих данных. Суммарный вес отходов на обсечки и
угар для различных поковок в процентах от веса поковок ориентировочно
составляет:
1) для поковок типа бруска квадратного сечения, валика круглого сечения,
изготовляемых путем протяжки, обрубки и правки, 6—7%;
2) для поковок типа валика с круглой или квадратной головкой,
изготовляемых путем протяжки, кругления, обрубки и правки, 7—8%;
3) для поковок типа серьги, скобы, изготовляемых путем протяжки,
обрубки, гибки и правки, 8—10%;
4) для поковок типа валика с двусторонними уступами, изготовляемых путем
протяжки, засечки и обрубки, 9—10%;
5) для поковок рукояток, изготовляемых путем протяжки, засечки, обрубки
и правки, 12—13%;
6) для поковок типа кривошипного вала, изготовляемых путем протяжки,
засечки, обрубки и правки, 15—18%.
В случае применения нескольких нагревов в этих примерах к общему
проценту необходимо добавлять металл на угар (на каждый подогрев от 1,5
до 2%).
Определение исходного сечения заготовки производится в зависимости от
выбранного технологического процесса.
Для поковок, изготовляемых методом осадки, заготовка подбирается таким
образом, чтобы отношение высоты к диаметру для круглых заготовок или
высоты к стороне квадрата для заготовок квадратного сечения было не
более 1,5—2,5. Если отношение высоты заготовки к диаметру или стороне
квадрата будет более 2,5, то не исключено ее искривление при осадке.

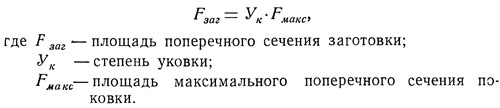

Для поковок, изготовляемых вытяжкой, сечение заготовки определяется из
условия обеспечения необходимой величины уковки, т. е.
После вычисления необходимого поперечного сечения
катаной заготовки подбирают заготовку нужного сечения по таблицам ГОСТ.
Если в этих таблицах отсутствует требуемый размер сечения, то берется
ближайший больший размер.

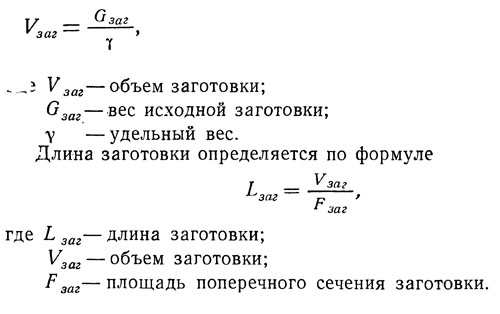

Длина заготовки определяется по ее объему и сечению исходной заготовки.
Объем заготовки определяется по формуле
