Чертеж поковки составляется на основании чертежа готовой детали. На
чертеже поковки дается полное графическое изображение формы поковки,
проставляются необходимые размеры, характеризующие поковку, указываются
припуски, допуски и напуски.
Составление чертежа поковки начинается с вычерчивания осевых линий.
Затем относительно осевых линий вычерчивают тонкими линиями контур
готовой детали для того, чтобы можно было, пользуясь чертежом, судить о
форме готовой детали и проверить величину фактических припусков после
ковки.
По табл. 5—7 устанавливают припуски на механическую обработку и
отклонения на ковку. В случае необходимости на чертеже указываются
напуски. После установления величин припусков, отклонений и напусков
вокруг контура готовой детали вычерчивают контур поковки и проставляют
основные размеры и отклонения.
Контур поковки вычерчивают толстыми линиями по ее номинальным размерам,
которые допускается округлять до ближайших целых чисел в большую
сторону. При простановке номинальных размеров по длине поковки с
уступами всегда указывается общая длина, а также длина отдельных ее
участков, кроме одного концевого уступа. Этот размер концевого уступа
включается в общую длину поковки. Длина концевого уступа не указывается
с той целью, чтобы кузнец в процессе работы пользовался лишь 'размером
полной длины. В противном случае он может пользоваться размерами только
отдельных частей и изготовлять их по нижнему отклонению; в этом случае
полная длина поковки может не получиться.
Величины верхнего и нижнего отклонений размеров обозначаются цифрами со
знаками плюс и минус, располагаемыми справа и выше номинального размера
поковки.
Пример 1. Необходимо составить чертеж поковки на брусок
прямоугольной формы (рис. 21, а). На листе бумаги проводим осевую линию,
относительно которой тонкими линиями в масштабе вычерчиваем контур
бруска и проставляем размеры: длина L=400 мм, высота В== 70 мм и ширина
Л = = 100 мм.
По табл. 5 в зависимости от длины L, высоты В и ширины А устанавливаем
припуски и отклонения. В нашем случае при длине L=400 мм, высоте В = 70
мм и ширине Л = 100 мм припуски и отклонения определяются на длину L =
27440 мм, на высоту В = 9+3 мм и ширину А = 9+3 мм. Согласно ГОСТ
7829—55 припуски и отклонения на высоту В и ширину А определяются по
наибольшему размеру сечения, т. е. по размеру ширины А.
Размеры поковки вычисляем с учетом определенных величин припусков.
Следовательно, поковка будет иметь следующие размеры: длина ее L =
400+27=427 мм, высота В = 70+9 = 79 мм, ширина Л = 100-9= 109 мм.
Размеры поковки бруска округляем до ближайших
чисел, оканчивающихся на 0 или 5, в большую сторону. Тогда поковка будет
иметь следующие размеры: L = 430 мм, В = 80 мм, Л — 110 мм.
После установления размеров поковки вокруг ранее нанесенных тонких линий
наносим жирные линии, которыми определяется контур поковки, и
проставляем номинальные размеры поковки с отклонениями, т. е. L —
=430+10 мм, Б = 80+3 мм, Л = 1 10+3 мм (рис. 21, б).
Рис. 21. Чертеж бруска прямоугольной формы:
а — конструктивный, б — поковочный
Рис. 22. Чертеж втулки:
а — конструктивный, б — поковочный

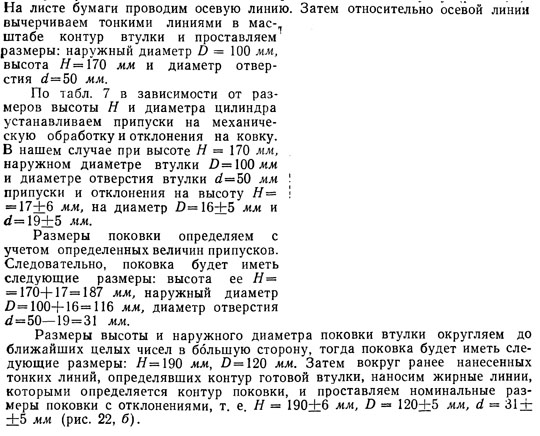

Пример 2. Необходимо составить чертеж
поковки на втулку (рис. 22, а).
