2. Устройство и работа составных частей крана
КС-55727
2.1. НЕПОВОРОТНАЯ ЧАСТЬ АВТОМОБИЛЬНОГО КРАНА КС-55727
Неповоротная часть является несущим основанием для поворотной части
крана.
2.1.1. ШАССИ АВТОМОБИЛЬНОГО КРАНА КС-55727
Описание и работа шасси МАЗ приведены в руководстве по эксплуатации
шасси. Шасси МАЗ подвергается доработке, заключающейся в том, что:
-
в пневмопривод встроены два пневмораспределителя (для крана
КС-55727-1, КС-55727-9) с электроуправлением для останова двигателя
из кабины крановщика и включения привода насоса;
-
в пневмопривод встроен пневмораспределитель (для авто-крана
КС-55727-7) для включения привода насоса;
-
в кабине шасси установлены счетчик моточасов, переключатели приборов
и освещения;
-
задние фонари установлены на кронштейне задней защиты крана;
-
запасное колесо установлено на поворотной раме крановой установки.
2.1.2. РАМА НИЖНЯЯ АВТОМОБИЛЬНОГО КРАНА КС-55727
На рисунке 2 показана конструкция рамы нижней автокранов КС-55727-1,
КС-55727-7, КС-55727-8, КС-55727-9.

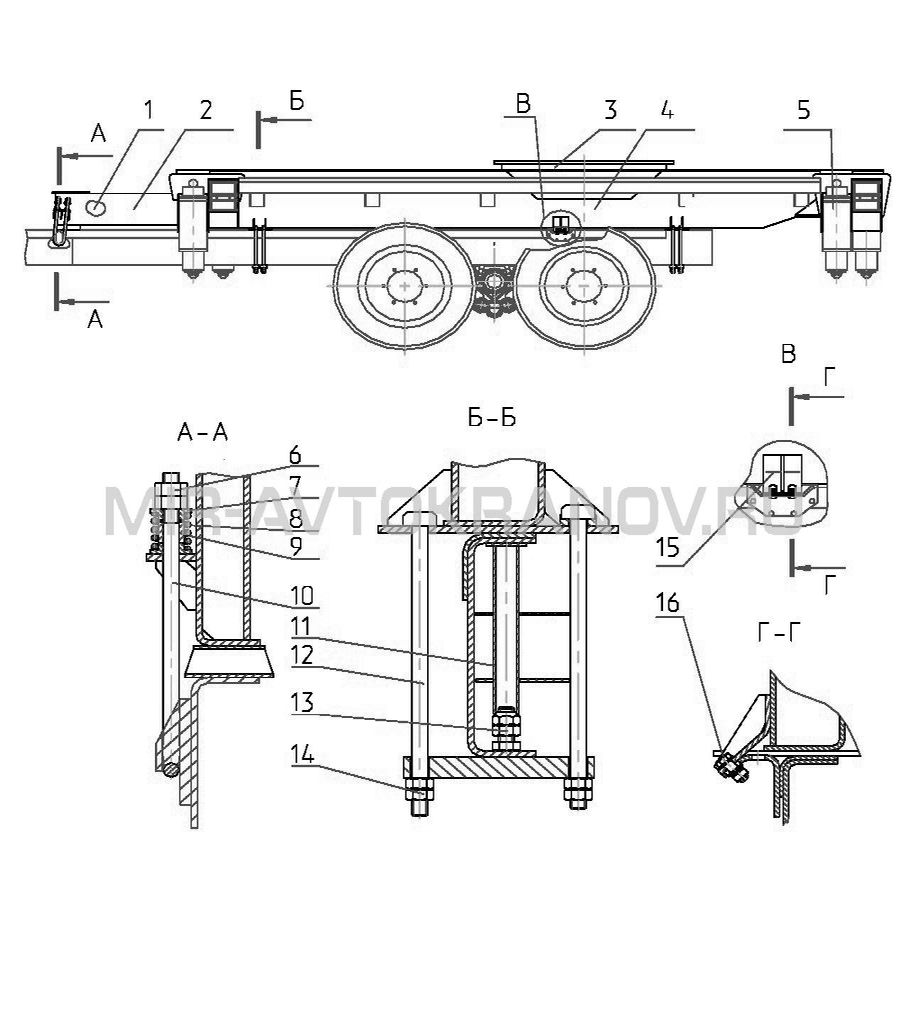

Рисунок 2 - Нижняя рама крана КС-55727
1,2 - балки надрамника; 3 – кольцо крепления ОПУ; 4 - рама нижняя; 5 –
выносные опоры; 6 – гайка; 7- втулка; 8 - пружина; 9- втулка; 10 –
скоба; 11 – винтовая проставка; 12 - болт крепления рамы; 13 – болт
проставки; 14 – гайка; 15 - кронштейн, 16 - болт
Рама нижняя - сварная из листов, состоит из основания и поперечных
балок коробчатого сечения.
В передней части рамы имеется площадка с кольцом 3, к которому крепится
поворотная опора. Нижняя рама 4 устанавливается на лонжероны рамы
шасси и крепится к ним болтами поз.12. Конструкция кронштейнов 15
обеспечивает отсутствие продольного смещения рамы.
При работе крана рама, через поворотную опору, воспринимает все нагрузки
от поворотной части крана и через выносные опоры передает их на
площадку, на которой установлен кран.
Нижняя рама автокрана КС-55727-6 отличается от приведенной на рисунке 2
зеркальным расположением тоннелей балок выносных опор.
На рисунке 3 показана конструкция нижней рамы автокрана КС-55727-5.

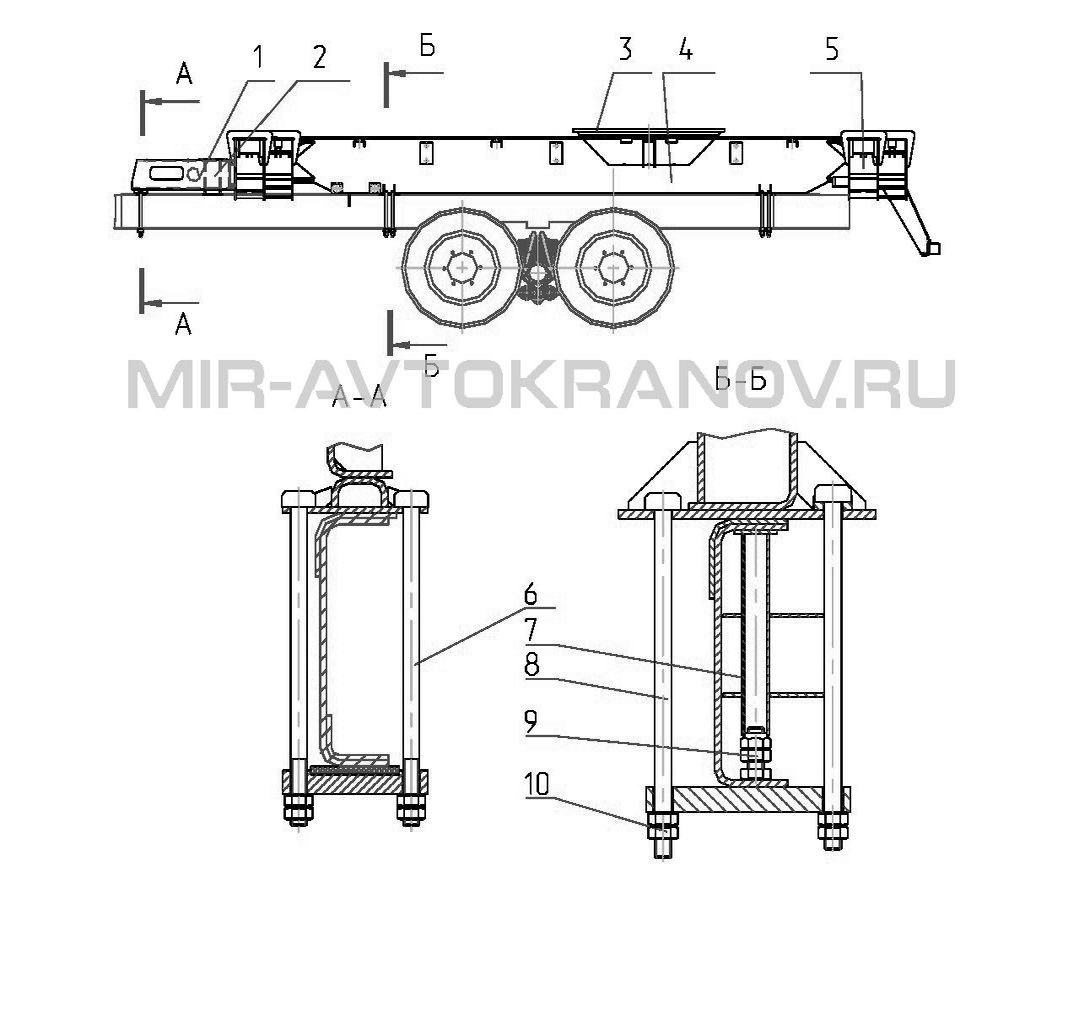

Рисунок 3 - Нижняя рама крана КС-55727-5
1,2 - балки надрамника; 3 – кольцо крепления ОПУ; 4 - рама нижняя; 5 –
выносные опоры; 6 – болт; 7 - винтовая проставка; 8 - болт крепления
рамы; 9 – болт проставки; 10 – гайка
