ПРИВОД НАСОСА АВТОМОБИЛЬНОГО КРАНА КС-55727

2.1.5. ПРИВОД НАСОСА АВТОМОБИЛЬНОГО КРАНА КС-55727

КС-55727-1, КС-55727-7, КС-55727-9:
Привод насоса приведен на рисунке 5.

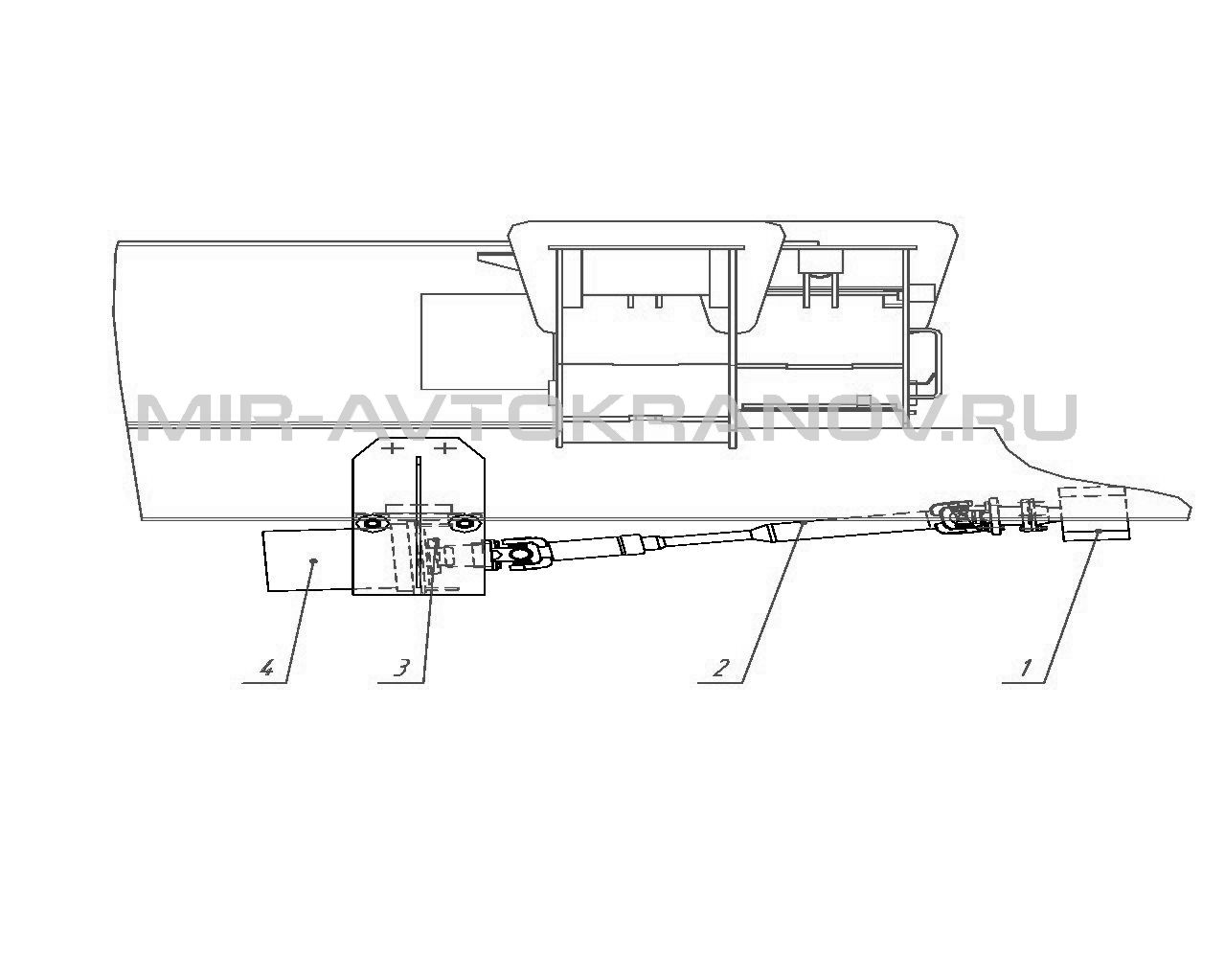

Рисунок 5 - Привод насоса крана КС-55727

1– коробка отбора мощности; 2- карданный вал; 3 – кронштейн привода насоса; 4 - насос

Привод насоса осуществляется через карданный вал 2 от коробки отбора мощности 1, (рисунок 5) установленной на коробке перемены передач шасси на насос 4, установленный на кронштейне 3, закрепленном на шасси.
Коробка отбора мощности (рисунок 6) состоит из корпусов 1 и 12 , в которых находится вал привода кардана, на шлицах которого передвигается муфта 2, соединяющая вал с хвостовиком двигателя. Муфта перемещается вилкой 3, управляемой пневмоци-линдром, соединенным через электромагнитный клапан с пневмосистемой шасси.

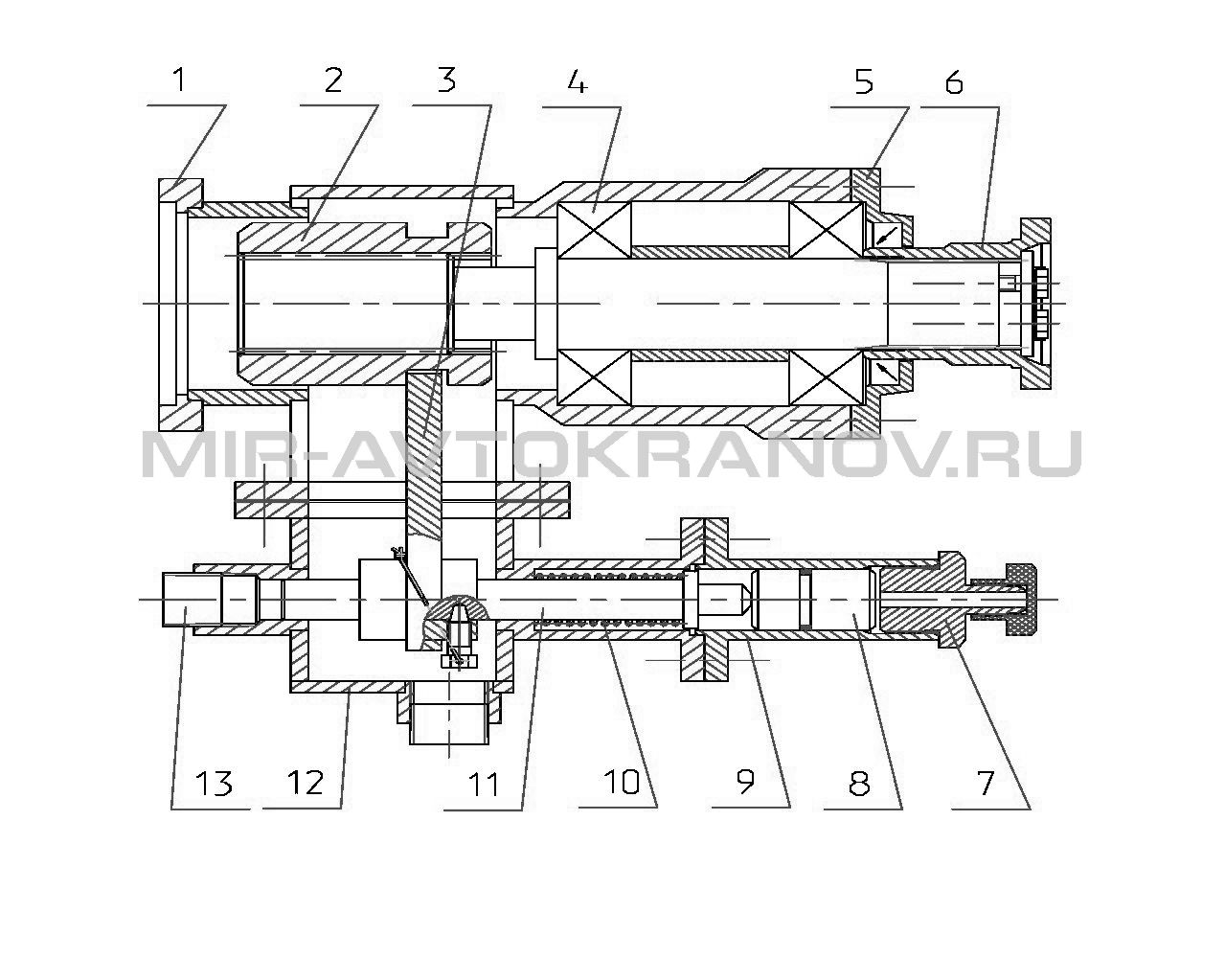

Рисунок 6 – Коробка отбора мощности крана КС-55727

1 – корпус; 2 - муфта; 3 – вилка; 4 - подшипник; 5 – крышка; 6 – фланец; 7 – штуцер; 8 – поршень; 9 – гильза; 10 – пружина; 11 - ось; 12 - корпус; 13 - пробка

КС-55727-5:

Привод насоса для автокрана (рисунок 7) осуществляется от коробки отбора мощности 1, установленной на коробке перемены передач шасси на насос 6, установленный на плите 5, закрепленной на шасси.

КС-55727-6:

Привод насоса осуществляется от коробки отбора мощности, установленной на торцевой поверхности коробки перемены передач шасси. Насос установлен непосредственно на коробку отбора мощности шасси (см. руководство по эксплуатации шасси).

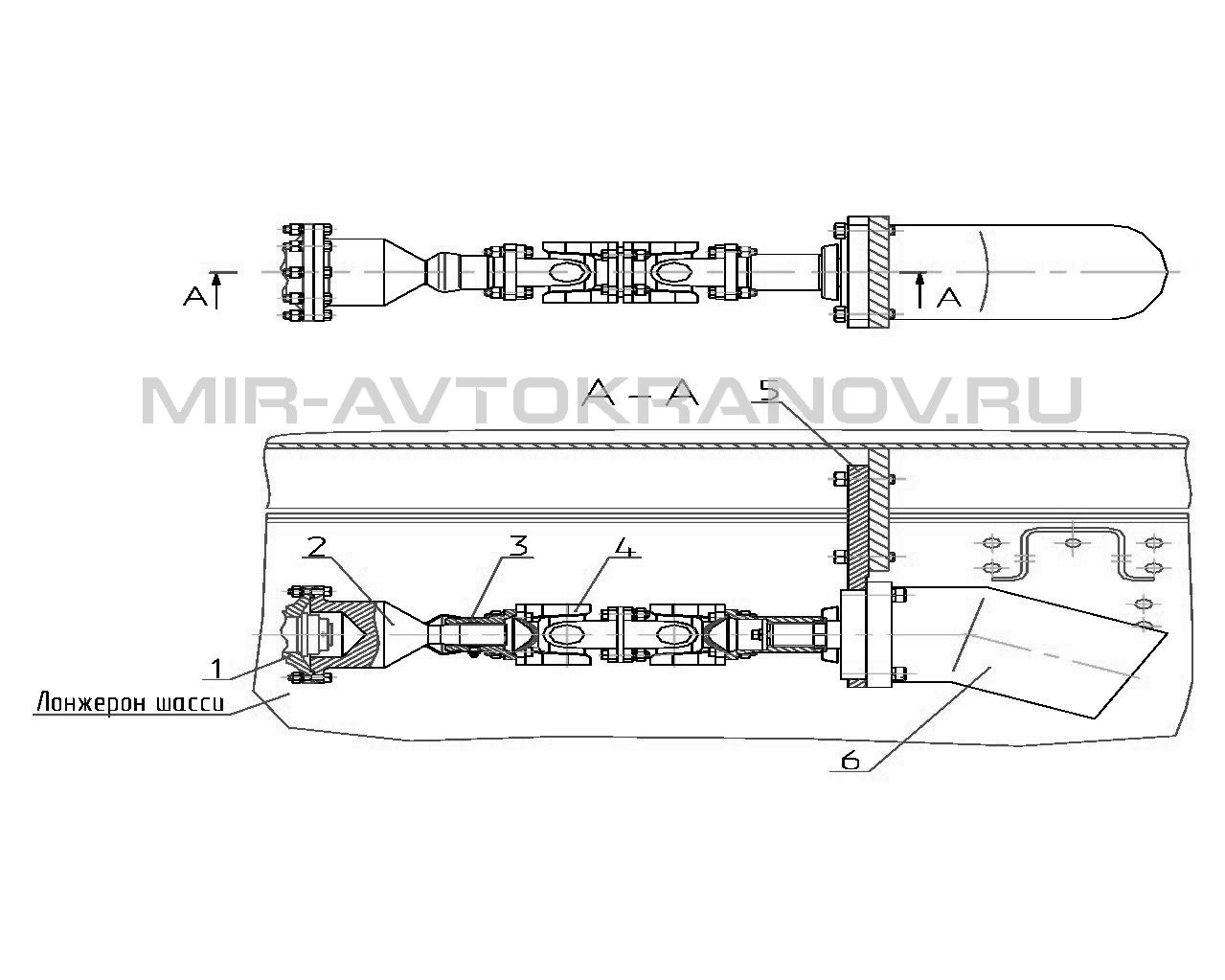

Рисунок 7 - Привод насоса крана КС-55727

1 – фланец вала коробки отбора мощности, 2 – вал шлицевой, 3 – фланец,
4 – шарнир, 5 – плита, 6 – насос

КС-55727-8:

Привод насоса (рисунок 8) осуществляется через карданный вал 2 от коробки отбора мощности 1, установленной на коробке перемены передач шасси на насос 4, установленный на кронштейне 3, закрепленном на шасси.

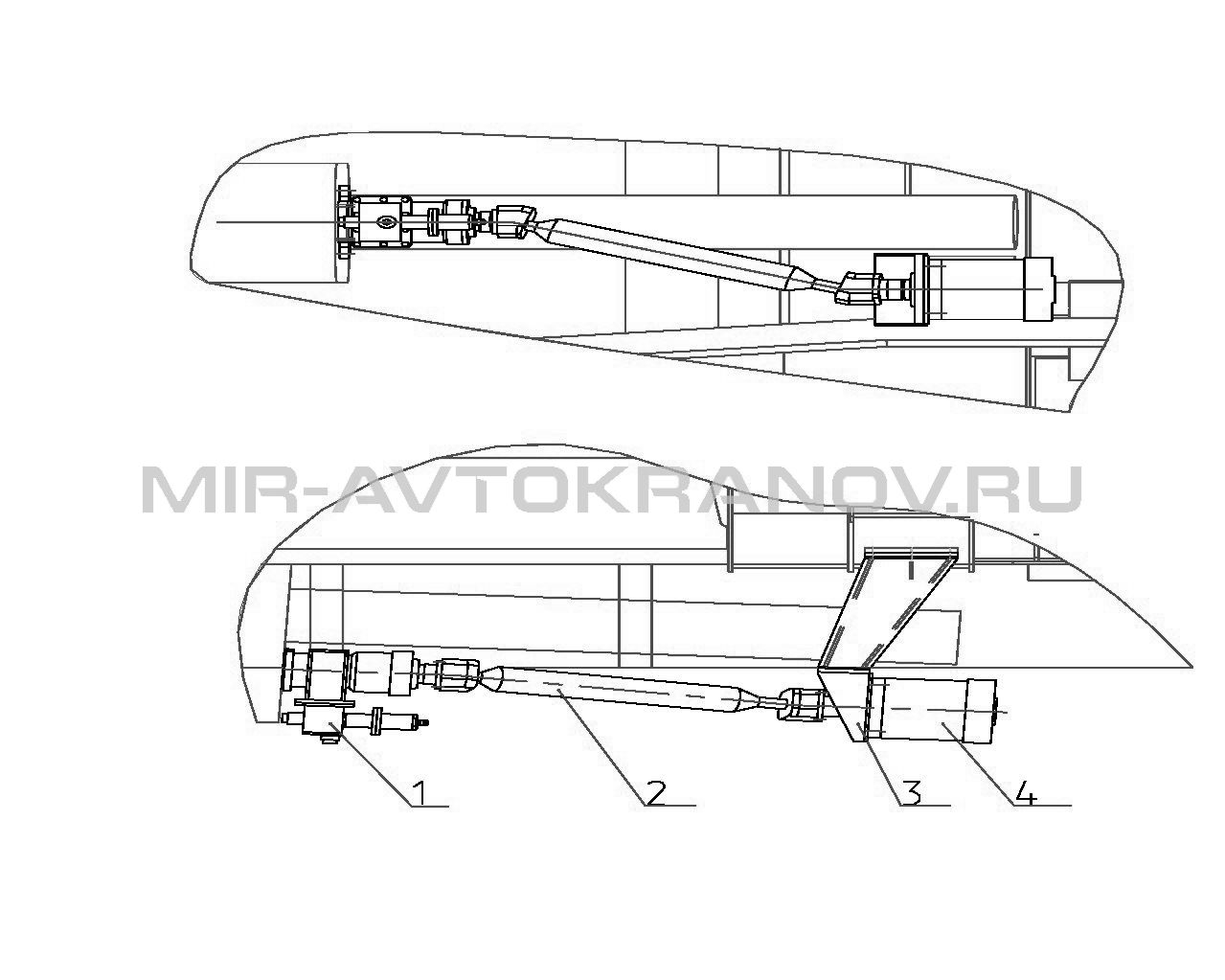

Рисунок 8 - Привод насоса крана КС-55727-8

1 – коробка отбора мощности шасси; 2 - карданный вал; 3 – кронштейн привода насоса; 4 - насос
